Online-Hilfe
zur Bedienung des Programms SimPlot 1.0.

SimPlot erlaubt neben vielem anderem das Erstellen, Positionieren, Transformieren, Verbinden und automatische Bewegen zweidimensionaler geometrischer Gebilde, Figuren und Kurven verschiedenster Art.

Im Weiteren erfolgt für das verwendbare Objekt Logarithmische Daten die Beschreibung der Eigenschaften dessen.

Seine nachfolgend aufgeführten Charakteristika können ihm auf dem zugehörigen Formular durch die Festlegung relevanter Zahlenwerte sowie durch die Benutzung verfügbarer Bedienelemente zugewiesen werden. Das Design bzw. Layout eines Gebildes dieser Art kann auf vielfältige Weise hinsichtlich der entsprechenden Anforderungen gestaltet werden.

Nach der Wahl des entsprechenden Menüpunkts bzw. Popupeintrags wird das im Folgenden gezeigte Fenster zur Erzeugung bzw. Bearbeitung eines derartigen Objekts zur Verfügung gestellt.

SimPlot - Interaktive Animationssoftware


Weitere relevante Seiten zu diesem Programm


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.

Zur Startseite dieser Homepage

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Videoauswahl zu SimPlot 1.0.

Zu den Videos zu SimPlot 1.0

Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche können Sie eine kostenlose Demoversion des Programms SimPlot 1.0 herunterladen.

Zum Download der Demoversion von SimPlot 1.0


Themen und Stichworte zu diesem Modul:

Logarithmische Skalierung - Logarithmische Skala - Logarithmische Skalen - Log-Diagramm - Log-Log-Diagramm - Logarithmische Einteilung - Erstellen - Erzeugen - Plot - Plotten - Dekade - Logarithmisch darstellen - Logarithmische Darstellung - Logarithmische Achseneinteilung - Logarithmische Diagramme - Logarithmische Einteilung - Logarithmisches Blatt - Logarithmische Graphen - Logarithmische Kurve - Diagramm - Halblogarithmisch - Halblogarithmische Darstellung - Halblogarithmische Skala - Halblogarithmisches Koordinatensystem - Halblogarithmisches Diagramm - Halblogarithmischer Maßstab - Halblogarithmischer Plot  - Halblogarithmischer Graph - Linear - Skalieren - Beschriftung - Design - Logarithmische Teilung - Logarithmische Werte - Logarithmische Achse - Funktion - Punkte - Punktdiagramm - Liniendiagramm - Grafik - Darstellen - Bild - Graph - Plotten - Zeichnen - Darstellung - Zeichnung - Markieren - Markierung - Bewegen - Drehen - Spiegeln - Rotieren - Verschieben - Drehung - Spiegelung - Rotation - Verschiebung


Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zum Inhaltsverzeichnis der in SimPlot 1.0 implementierten Module bzw. zur Bestellseite für das Programm.

Zum Inhaltsverzeichnis von SimPlot 1.0  SimPlot 1.0 bestellen


Objekt Logarithmische Daten


SimPlot - Logarithmische Skalierung - Logarithmisches Diagramm - Funktion - Skalierung

Namenskürzel: KU - Log. Daten



 Numerische  Eigen-schaften


 Beschreibung

 M

 Koordinatenwerte des
 Mittelpunkts M (x;y) des Kurvendarstellungsbereichs.

 Breite

 Breite des Darstellungsbereichs.

 Höhe

 Höhe des Darstellungsbereichs.



Die Werte für die numerischen Grundeigenschaften dieses Objekts sind in den dafür vorgesehenen Eingabefeldern im obersten Bereich des Fensters unter Registerblatt Rahmen - Hintergrund festzulegen.



Dieses Objekt stellt folgende prinzipielle Anwendungsmöglichkeiten zur Verfügung. Darstellung von:


  • Polylinien

  • Linienfolgen (Linien)

  • Punktfolgen (Punkten)

  • Pfeilfolgen (Pfeilen)

  • Polygonen



in nachfolgend aufgeführten Koordinatensystemen:

  • Linear bzgl. der X-Achse - Logarithmisch bzgl. der Y-Achse

  • Logarithmisch bzgl. der X-Achse - Linear bzgl. der Y-Achse

  • Logarithmisch bzgl. der X-Achse - Logarithmisch bzgl. der Y-Achse

Im Weiteren wird auf die Funktionalitäten der zur Verfügung stehenden Registerblätter eingegangen.

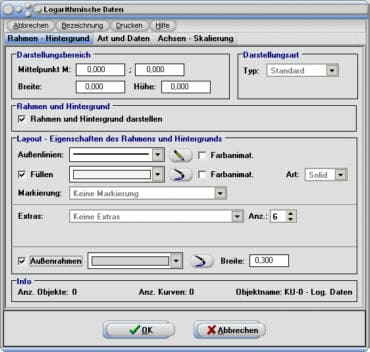

I - Registerblatt Rahmen - Hintergrund



SimPlot - Logarithmus - Skalierung - Diagramm - Logarithmische Maße - Logarithmischer Maßstab



Vorgabemäßig ist die Darstellungsart Standard eingestellt. Ist eine einfache 3D-Darstellung des Koordinatensystems gewünscht, so kann der Eintrag 3D der Auswahlbox im Formularbereich Darstellungsart gewählt werden. Durch die Eingabe eines relevanten Werts unter Tiefe kann in diesem Fall die räumliche Tiefe des 3D-Koordinatensystems festgelegt werden.

Durch die Aktivierung bzw. Deaktivierung des Kontrollkästchens Rahmen und Hintergrund darstellen kann der Außenrahmen des Koordinatensystems ein- bzw. ausgeblendet werden. Die Linienart und Linienfarbe der Begrenzungslinien sowie die Flächenfüllfarbe und Schraffurart des Hintergrunds des Koordinatensystems können mit Hilfe der entsprechenden dafür zur Verfügung stehenden Bedienelemente im Fensterbereich Layout - Eigenschaften des Rahmens und Hintergrunds festgelegt werden.

Es besteht die Möglichkeit, sich durch eine Wahl des entsprechenden Eintrags aus der Auswahlbox Markierungen Punktmarkierungen für den Koordinatenrahmen darstellen zu lassen. Die Größe und Farbe der gewählten Markierungsart können durch die dafür zur Verfügung stehenden Bedienelemente festgelegt werden.

Die Ein- bzw. Ausblendung eines Außenrahmens des Koordinatensystems kann durch eine Aktivierung bzw. Deaktivierung des Kontrollkästchens Außenrahmen veranlasst werden. Eine Festlegung der Breite, der Füllfarbe sowie der Schraffurart des Außenrahmens kann mit Hilfe der daneben angeordneten Bedienelemente durchgeführt werden.

Informationen zur Hintergrundgestaltung des Koordinatensystems sind am Ende dieses Dokuments zu finden.

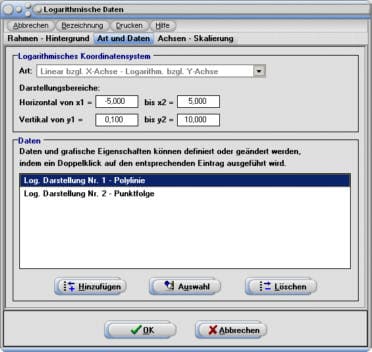

II - Registerblatt Art und Daten



SimPlot - Lineare Skala - Skalierung - Linear skaliert - Logarithmische Skala - Logarithmische Funktion



Dieses Objekt ermöglicht die Definition und somit die gleichzeitige Darstellung von bis zu zehn logarithmischen Darstellungen.

Zunächst ist durch die Selektion des entsprechenden Eintrags festzulegen, welche Art der Auflösung zu verwenden ist. Es stehen zur Verfügung:


  • Linear bzgl. der X-Achse - Logarithm. bzgl. der Y-Achse

  • Logarithm. bzgl. der X-Achse - Linear bzgl. der Y-Achse

  • Logarithm. bzgl. der X-Achse - Logarithm. bzgl. der Y-Achse


Nach erfolgter Auswahl sind in den dafür vorgesehenen und darunter angeordneten Eingabefeldern Horizontal von x1 = und bis x2 =, sowie Vertikal von y1 = und bis y2 = die Werte für den zu verwendenden Darstellungsbereich einzugeben.

Festgelegt werden kann eine weitere auszugebende Darstellung logarithmischer Daten, indem die Schaltfläche Hinzufügen bedient wird. Durch einen Klick auf die Schaltfläche Löschen kann eine bereits erstellte Darstellung dieser Art wieder gelöscht werden. Der vordefinierte Eintrag Log. Darstellung Nr. 1 kann nicht gelöscht werden.

Nach der Ausführung eines Doppelklicks auf den entsprechenden Eintrag mit der Bezeichnung Log. Darstellung Nr. ... im zuvor dargestellten Fenster erscheint per Voreinstellung nachfolgend gezeigtes Formular.



SimPlot - Logarithmisch - Nichtlinear - Skala - Plotten - Grafik



Hiermit kann durch die Wahl des entsprechenden Eintrags aus der Auswahlbox festgelegt werden, welche Art der log. Darstellung anzuwenden ist. Es stehen zur Verfügung:


  • 1. Polylinie

  • 2. Linienfolge

  • 3. Punktfolge

  • 4. Pfeilfolge

  • 5. Polygon

Nach der Ausführung eines Klicks auf die Schaltfläche OK wird das entsprechende Eingabe- und Bearbeitungsformular geöffnet.



Datenzuweisung



Für alle Fenster, welche zur Datenzuweisung bereit gestellt werden, gilt bzgl. der Dateneingabe und Datenbearbeitung:


Relevante Koordinatenwerte sind in den dafür vorgesehenen Feldern festzulegen. Diese werden nach einer Bedienung der Schaltfläche Übernehmen in die Liste eingetragen. Ist ein Eintrag in der Liste zu löschen, so ist die Schaltfläche Löschen zu benutzen. Soll ein bereits eingetragener Wert geändert werden, so ist der entsprechende Eintrag in der Liste zu fokussieren und hierauf der neue Wert in das dafür zur Verfügung stehende Feld einzugeben. Nach einer Bedienung der Schaltfläche Ersetzen wird dieser ersetzt. Um alle Einträge gleichzeitig zu löschen, kann die Schaltfläche Alle löschen verwendet werden.

Das Speichern eingegebener Koordinatenwerte kann über den Menüeintrag Datei - Speichern durchgeführt werden. Um bereits gespeicherte Koordinatenwerte wieder zu laden, benutzen Sie den Menüeintrag Datei - Öffnen. Beim Öffnen einer Datei werden bereits eingegebene Werte durch die Dateidaten überschrieben! Zudem besteht die Möglichkeit die Koordinatenwerte der Punkte in einer Excel-Tabelle zu definieren.

Für den Import von Daten für Polylinien, Punktfolgen und Polygone gilt:


Die Zahlenwerte sind nach folgendem Schema in der 2-spaltigen Excel-Tabelle festzulegen: In Spalte A der Excel-Tabelle sind die Werte für die X-Koordinaten und in Spalte B die Werte für die Y-Koordinaten zu definieren.

Für den Import von Daten für Linienfolgen und Pfeilfolgen gilt:


Die Zahlenwerte sind nach folgendem Schema in der 4-spaltigen Excel-Tabelle festzulegen: In den Spalten A
und B der Excel-Tabelle sind die Werte für die Koordinaten der Punkte Pa (von) und in Spalte C und D die Koordinatenwerte der Punkte Pb (nach) zu definieren.

Mit der Eingabe der Daten ist in den obersten Feldern der entsprechenden Spalten zu beginnen. Nachdem die Tabellenwerte in einer Datei gespeichert wurden, kann bei Bedarf der Menüeintrag Datei - Excel-Daten importieren verwendet werden. Eingelesen werden hierauf alle Werte bis zum ersten leeren Feld der Excel-Tabellen-Spalte.



Textausgabe



Die Form der Textausgabe kann bei jeder Darstellungsart auf eine der folgenden Arten und Weisen durch die Selektion des entsprechenden Eintrags aus der Auswahlbox Textausgabe festgelegt werden:


  • Keine Textausgabe

  • Nur Punktbeschriftung

  • Punktbeschriftung und Koordinaten

Nachfolgend wird auf die einzelnen Bedienformulare zur Dateneingabe und Layout-Konfiguration eingegangen.



1. Polylinie

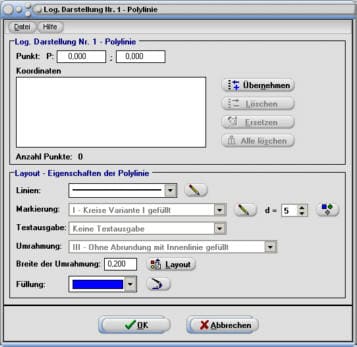

Wird zur Darstellung von logarithmischen Daten eine Polylinie gewählt, so wird nachfolgend gezeigtes Formular zur Verfügung gestellt.



SimPlot - Logarithmisch - Polyline - Logarithmische Darstellung - Skalierung - Achse



Polylinie - Layout
Polylinie - Umrahmungsarten



 Polylinie - Zur Verfügung stehende Umrahmungsarten

 I - Ohne Abrundung ohne Innenlinie gefüllt

 II - Ohne Abrundung ohne Innenlinie ungefüllt

 III - Ohne Abrundung mit Innenlinie gefüllt

 IV - Ohne Abrundung mit Innenlinie ungefüllt

 V - Mit Abrundung ohne Innenlinie gefüllt

 VI - Mit Abrundung ohne Innenlinie ungefüllt

 VII - Mit Abrundung mit Innenlinie gefüllt

 VIII - Mit Abrundung mit Innenlinie ungefüllt



Polylinie - Details zu den zur Verfügung stehenden Umrahmungsarten



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Ohne Abrundung ohne
 Innenlinie gefüllt

 III - Ohne Abrundung mit
 Innenlinie gefüllt

 V - Mit Abrundung ohne
 Innenlinie gefüllt

 VII - Mit Abrundung mit
 Innenlinie gefüllt

 Breite der Umrahmung.

 Füllfarbe des Rahmens.

 Layout: Layout der Umrahmung.

 II - Ohne Abrundung ohne
 Innenlinie ungefüllt

 IV - Ohne Abrundung mit
 Innenlinie ungefüllt

 VI - Mit Abrundung ohne
 Innenlinie ungefüllt

 VIII - Mit Abrundung mit
 Innenlinie ungefüllt

 Breite der Umrahmung.

 Layout: Layout der Umrahmung.



2. Linienfolge

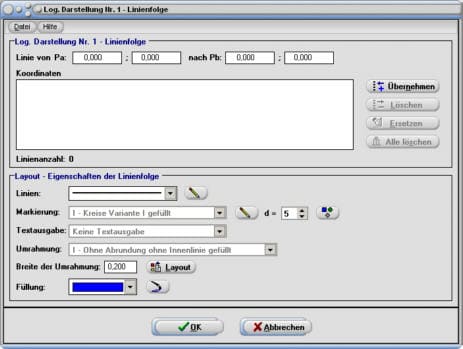

Wird zur Darstellung von logarithmischen Daten eine Linienfolge gewählt, so wird nachfolgend gezeigtes Formular zur Verfügung gestellt.



SimPlot - Logarithmisch - Linie - Folge - Linienfolge - Logarithmische Darstellung - Skalierung - Achse



Linienfolge - Umrahmungsarten



 Linienfolge - Zur Verfügung stehende Umrahmungsarten

 I - Ohne Abrundung ohne Innenlinie gefüllt

 II - Ohne Abrundung ohne Innenlinie ungefüllt

 III - Ohne Abrundung mit Innenlinie gefüllt

 IV - Ohne Abrundung mit Innenlinie ungefüllt

 V - Mit Abrundung ohne Innenlinie gefüllt

 VI - Mit Abrundung ohne Innenlinie ungefüllt

 VII - Mit Abrundung mit Innenlinie gefüllt

 VIII - Mit Abrundung mit Innenlinie ungefüllt



Linienfolge - Details zu den zur Verfügung stehenden Umrahmungsarten



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Ohne Abrundung ohne
 Innenlinie gefüllt

 III - Ohne Abrundung mit
 Innenlinie gefüllt

 V - Mit Abrundung ohne
 Innenlinie gefüllt

 VII - Mit Abrundung mit
 Innenlinie gefüllt

 Breite der Umrahmung.

 Füllfarbe des Rahmens.

 Layout: Layout der Umrahmung.

 II - Ohne Abrundung ohne
 Innenlinie ungefüllt

 IV - Ohne Abrundung mit
 Innenlinie ungefüllt

 VI - Mit Abrundung ohne
 Innenlinie ungefüllt

 VIII - Mit Abrundung mit
 Innenlinie ungefüllt

 Breite der Umrahmung.

 Layout: Layout der Umrahmung.



3. Punktfolge

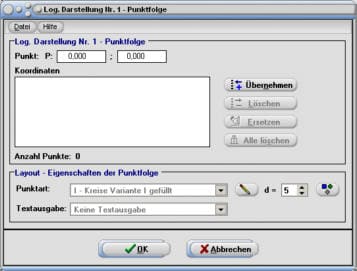

Wird zur Darstellung von logarithmischen Daten eine Punktfolge gewählt, so wird nachfolgend gezeigtes Formular zur Verfügung gestellt.



SimPlot - Logarithmisch - Punkt - Folge - Punktfolge - Logarithmische Darstellung - Skalierung - Achse



Punktfolge - Layout



Die Festlegung der zu verwendenden Punktart kann durch die Selektion des entsprechenden Eintrags aus der aufklappbaren Auswahlbox Punktart erfolgen.



 Zur Verfügung stehende Darstellungsarten für Punkte

 Kreise Variante I gefüllt

 Kreise Variante I ungefüllt

 Quadrate Variante I gefüllt

 Quadrate Variante I ungefüllt

 Rauten Variante I gefüllt

 Rauten Variante I ungefüllt

 Kreise Variante II gefüllt

 Kreise Variante II ungefüllt

 Quadrate Variante II gefüllt

 Quadrate Variante II ungefüllt

 Rauten Variante II gefüllt

 Rauten Variante II ungefüllt



Die hierfür zu verwendende Linien-  bzw. Füllfarbe kann durch einen Klick auf die dafür vorgesehene Schaltfläche festgelegt werden. Die Wahl der Größe darzustellender Punkte erfolgt durch eine Nutzung des dafür zur Verfügung stehenden Bedienelements.



4. Pfeilfolge

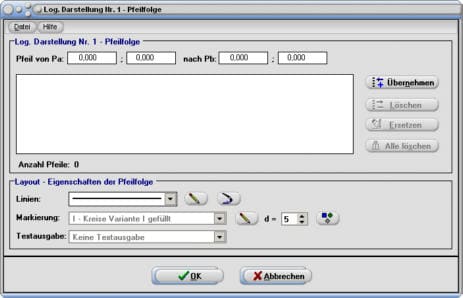

Wird zur Darstellung von logarithmischen Daten eine Pfeilfolge gewählt, so wird nachfolgend gezeigtes Formular zur Verfügung gestellt.



SimPlot - Logarithmisch - Pfeile - Folge - Pfeildarstellung - Logarithmische Darstellung - Skalierung - Achse



5. Polygon

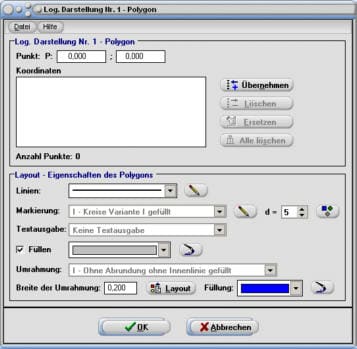

Wird zur Darstellung von logarithmischen Daten ein Polygon gewählt, so wird nachfolgend gezeigtes Formular zur Verfügung gestellt.



SimPlot - Logarithmisch - Polygon - Vieleck - Logarithmische Darstellung - Skalierung - Achse



Polygon - Umrahmungsarten



 Polygon - Zur Verfügung stehende Umrahmungsarten

 I - Ohne Abrundung ohne Innenlinie gefüllt

 II - Ohne Abrundung ohne Innenlinie ungefüllt

 III - Ohne Abrundung mit Innenlinie gefüllt

 IV - Ohne Abrundung mit Innenlinie ungefüllt

 V - Mit Abrundung ohne Innenlinie gefüllt

 VI - Mit Abrundung ohne Innenlinie ungefüllt

 VII - Mit Abrundung mit Innenlinie gefüllt

 VIII - Mit Abrundung mit Innenlinie ungefüllt



Polygon - Details zu den zur Verfügung stehenden Umrahmungsarten



 Extras

 Beschreibung - Eigenschaften - Methoden

 I - Ohne Abrundung ohne
 Innenlinie gefüllt

 III - Ohne Abrundung mit
 Innenlinie gefüllt

 V - Mit Abrundung ohne
 Innenlinie gefüllt

 VII - Mit Abrundung mit
 Innenlinie gefüllt

 Breite der Umrahmung.

 Füllfarbe des Rahmens.

 Layout: Layout der Umrahmung.

 II - Ohne Abrundung ohne
 Innenlinie ungefüllt

 IV - Ohne Abrundung mit
 Innenlinie ungefüllt

 VI - Mit Abrundung ohne
 Innenlinie ungefüllt

 VIII - Mit Abrundung mit
 Innenlinie ungefüllt

 Breite der Umrahmung.

 Layout: Layout der Umrahmung.

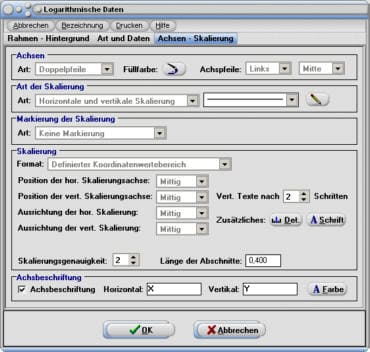

III - Registerblatt Achsen und Skalierung



Das Registerblatt Achsen - Skalierung ermöglicht die Festlegung der Eigenschaften und des Layouts der Achsen des darzustellenden Koordinatensystems.



SimPlot - Achsen - Koordinatenachse - Skalierung - Skala - Logarithmische Skala - Markierung



Durch die Bedienung der dafür vorgesehenen Elemente können nachfolgend aufgeführte Eigenschaften bzgl. der Achsen und Skalierungen des auszugebenden Koordinatensystems eingestellt werden.


Details siehe Programm-Hilfe

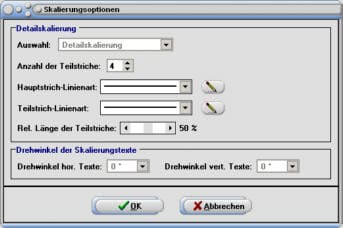

Beschreibung der Option Detailskalierung: Nach Durchführung eines Klicks auf die dafür vorgesehene Symbolschaltfläche Det. wird nachfolgend gezeigtes Formular zur Konfiguration einer Detailskalierung zur Verfügung gestellt:



SimPlot - Skalierung - Skala - Logarithmische Skala - Trennstriche - Linienstil



Wird in der oben angeordneten Auswahlbox der Eintrag Detailskalierung gewählt, so stehen folgende zusätzliche Optionen bzgl. der Layout-Gestaltung der Skalierung zur Verfügung:


  • Anzahl zu verwendender Teilstriche

  • Linienstil und Linienfarbe der Hauptstriche

  • Linienstil und Linienfarbe der Teilstriche

  • Relative Länge der Teilstriche (proportional zur

    gewählten Strahlenlänge der Außenskalierung) in %

  • Drehwinkel horizontaler Skalierungstexte (0°, 45°,90°)

  • Drehwinkel vertikaler Skalierungstexte (0°, 45°)

Die zu verwendenden Einstellungen sind mit Hilfe der dafür zur Verfügung stehenden Bedienelemente festzulegen.


IV - Hintergrund



Nachfolgend aufgeführt sind Hinweise der zur Verfügung stehenden Extras auf dem Registerblatt Rahmen - Hintergrund.



 Zur Verfügung stehende Extras

 I - Linien horizontal

 II - Linien vertikal

 III - Linien horizontal und vertikal

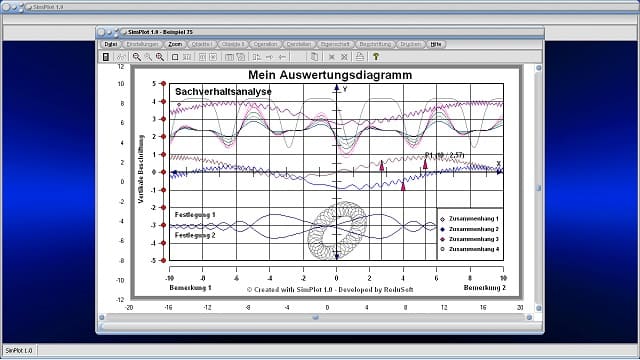

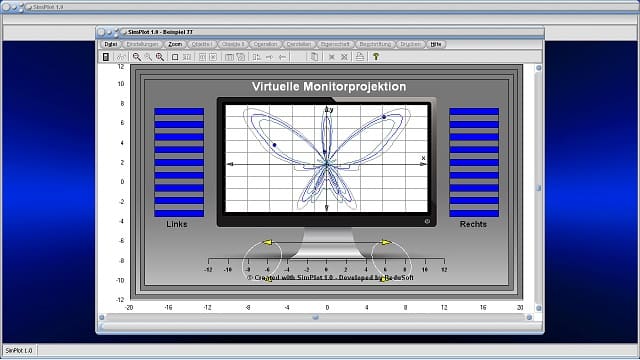

Screenshots einiger Projekte, welche mit SimPlot erzeugt wurden



SimPlot - Animationen - Technisch - Bilder - Grafiken - Schaubilder - Infografik - Interaktive Grafiken - Interaktive Grafik - Software
Visualisierung - Beispiel 1

SimPlot - Präsentation - Animation - Computeranimationen - Visualisierung - Software - Bild - Mathematik - Physik - Computersimulation
Visualisierung - Beispiel 2

SimPlot - Interaktive Grafik - Simulation - Animation - Visualisieren - Darstellen - Plotten - Grafik - Bilder - Technik - Fotos - Software

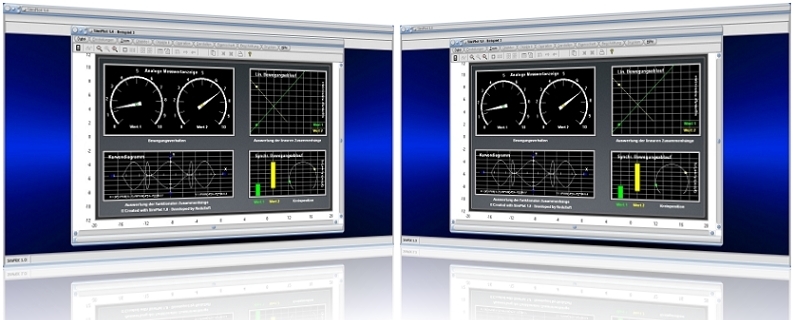

Visualisierung - Beispiel 3



SimPlot - Wissenschaft - Forschung - Animation - Technik - Grafik - Programm - Bilder - Animationsprogramm - Schaubild - Design - Software
Visualisierung - Beispiel 4


SimPlot - Animation - Zeichnen - Bewegte Bilder - Infografiken - Datenvisualisierung - Bewegte Grafik - Darstellen - Plotter - Grafiken
Visualisierung - Beispiel 5


Weitere Module zu diesem Themenbereich

Einteilung und Kennzeichnung von Objekten
Objekteigenschaften und Methoden

Mausoperationen mit Objekten
Sortierung von Objekten
Methoden zum Umgang mit einzelnen Objekten
Methoden zum Umgang mit Objektgruppen
Transformationen mit Objekten
Bewegungssimulationen mit Objekten
Farbanimation bei Objekten
Verwendung von Objekten in Form von Blöcken
Speichern und Laden von Objekten und Blöcken



Tutorials zur Benutzung dieses Programms und weitere Beispiele

Tutorial I
Tutorial II
Tutorial III
Tutorial IV



Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter der Adresse Wikipedia - Logarithmische Darstellung zu finden.


Weitere in SimPlot zur Verfügung stehende Objekte


Punkt - Linie - Strecke - Pfeil - Doppelpfeil - Horizontale Gerade - Vertikale Gerade - Gerade in Zwei-Punkte-Form - Gerade - Rechteck - Dreieck - Vieleck - Kreis mit Mittelpunkt und Radius - Kreis in vektorieller Form - Kreis in Drei-Punkte-Form - Kreis in Koordinatenform - Kreissegment - Kreisausschnitt - Kreisbogen - Ellipse - Bereich horizontal - Bereich vertikal - Textzeile - Textfeld - Polylinie - Polygon - Punktfolge - Linienfolge - Pfeilfolge - Kurven - Bild


Screenshot einer mit SimPlot erstellten und automatisch ablaufenden Animationsgrafik


SimPlot - Software - Programm - Diagramme - Anzeige - Drehzahl - Simulation - Simulieren - Animation - Bewegung - Computeranimation - Zeitsteuerung - Zeitgesteuerter Ablauf - Steps - Animation - Zeitabhängige Steuerung - Zeitabhängige Bewegung - Ablaufsteuerung - Ablauf - Abläufe - Steuerung - Zeitabhängig - Zeitabhängige Ablaufsteuerung - Schrittsteuerung - Schrittweise Bewegung - Drehung - Rotation - Translation - Steuerung - Transformation - Transformierung - Geschwindigkeit - Darstellen - Bild - Bilder
SimPlot 1.0 - Grafik-  und Animationsprogramm für vielerelei Anwendungszwecke


Screenshot eines in SimPlot zur Verfügung stehenden Zusatzmoduls


SimPlot - Parameterkurven - Parametergleichungen - Parameterdarstellung - Funktionen - Parametrisierte Kurven - Kurven - Grafisch - Graph - Darstellen - Plotter - Grafik - Animationen - Simulation - Rechner - Berechnen - Funktionsgraph - 2D - Plotten - Zeichnen - Kurvenplotter - Bild
SimPlot 1.0 - Unterprogramm Kurven in Parameterform


Video



Nachfolgend finden Sie das Video einer mit SimPlot erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.


Unsere Produkte

I - SimPlot 1.0

Visualisierung und Simulation interaktiv


SimPlot 1.0 ist eine Anwendung, welche es unter anderem durch interaktiv erstellbare Präsentationen ermöglicht, sich Sachverhalte aus vielen technischen, wissenschaftlichen und anderen Bereichen grafisch darstellen und diese multifunktional sowohl statisch, wie auch in Form bewegter Grafiken ausgeben zu lassen. Das Programm erlaubt die Erstellung von Gebilden mit zweidimensionalen grafischen Objekten, welche als geometrische Figuren und Bilder zur Verfügung stehen.

Es bietet zudem die Möglichkeit, Zusammenhänge im Bereich der Planimetrie auf einfache Weise interaktiv zu analysieren. Unter anderem wird es ermöglicht, mit erzeugten Gebilden geometrische Transformationen durchzuführen und diesen automatisch ablaufende Bewegungs- und Verformungsprozesse zuzuweisen.


Bilder zum Programm SimPlot 1.0 - Zweidimensionale Grafiken, Simulationen und Animationen für unterschiedlichste Anwendungsbereiche


SimPlot kann sowohl zur Erstellung von Infografiken, zur dynamischen Datenvisualisierung, zur Auswertung technisch-wissenschaftlicher Zusammenhänge sowie zur Erzeugung bewegter Bilder für verschiedenste Anwendungsbereiche eingesetzt werden. Neben der Bereitstellung vieler mathematischer Hilfsmittel und zusätzlicher Unterprogramme erlaubt es auch die Einblendung von Hilfslinien zur Echtzeit, welche dienlich sind, um sich relevante Sachverhalte und Zusammenhänge unmittelbar begreiflich zu machen.

Dieses Programm verfügt über eine umfangreiche Programmhilfe mit ca. 900 Seiten.

Beispiele einiger mit Simplot 1.0 erzeugter Grafiken finden Sie unter Beispiele, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu Beispielen von SimPlot 1.0

Nachfolgend finden Sie ein Video zu einer weiteren mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Nachfolgend finden Sie ein Video zu einer weiteren mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Nachfolgend finden Sie ein Video zu einer weiteren mit SimPlot 1.0 erstellten Animationsgrafik, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Weitere Videos zu einigen mit SimPlot erzeugten Animationen finden Sie unter
SimPlot-Videos, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.


Zu den Videos zu SimPlot 1.0




II - MathProf 5.0
Mathematik interaktiv

MathProf 5.0 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich mathematische Sachverhalte auf einfache Weise zu verdeutlichen. Zudem spricht es diejenigen an, die sich für Mathematik interessieren, oder mathematische Probleme verschiedenster Art zu lösen haben und von grafischen 2D- und 3D-Echtzeitdarstellungen sowie Animationen beeindruckt sind.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Vektoralgebra - Geometrie


Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.


Bilder zum Programm MathProf 5.0 - Analysis - Trigonometrie - Algebra - 3D-Mathematik - Stochastik - Vektoralgebra - Numerisch - Grafisch - Plotten - Graph


Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.

Eine Übersicht aller in MathProf 5.0 zur Verfügung stehender Programmteile finden Sie im MathProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von MathProf 5.0


Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Analysis eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.


Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich Vektoralgebra eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.


Weitere Videos zu einigen in MathProf implementierten Modulen finden Sie, indem Sie den Reiter MathProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu MathProf

5.0





III - PhysProf 1.1
Physik interaktiv


PhysProf 1.1 ist ein Programm für alle, die die Aufgabe oder das Ziel haben, sich physikalische Gesetzmäßigkeiten und Gegebenheiten zu verdeutlichen. Es spricht alle an, die sich für die Ergründung physikalischer Prozessabläufe und derartige Zusammenhänge interessieren. In zahlreichen Unterprogrammen besteht die Möglichkeit, Veränderungen von Einflussgrößen manuell, oder durch die Ausgabe automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren. Inhaltlich umfasst es ca. 70 verschiedene Unterprogramme zu den Fachthemenbereichen Mechanik, Elektrotechnik, Thermodynamik und Optik.


Bilder zum Programm PhysProf 1.1 - Mechanik - Elektrotechnik - Thermodynamik - Optik


Durch die Benutzung dieses Programms wird es ermöglicht, bereits bekannte Fachthemeninhalte aufzuarbeiten und entsprechende Sachverhalte numerisch wie auch grafisch zu analysieren. Mittels der freien Veränderbarkeit der Parameter von Einflussgrößen bei der Ausgabe grafischer Darstellungen besteht in vielen Unterprogrammen die Möglichkeit, Veränderungen an dargestellten Zusammenhängen manuell oder durch die Anwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.

Es verfügt über eine umfangreiche Programmhilfe mit ca. 300 Seiten.


Eine Übersicht aller in PhysProf 1.1 zur Verfügung stehender Programmteile finden Sie im PhysProf - Inhaltsverzeichnis, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zum Inhaltsverzeichnis von PhysProf 1.1

Kurzinfos zu Inhalten einiger Unterprogramme von Physprof 1.1 erhalten Sie unter:


Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Mechanik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Elektrotechnik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Nachfolgend finden Sie ein Video zu einem in PhysProf 1.1 unter dem Themenbereich Thermodynamik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.



Weitere Videos zu einigen in PhysProf implementierten Modulen finden Sie, indem Sie den Reiter PhysProf-Videos wählen, oder durch einen Klick auf die nachfolgend dargestellte Schaltfläche.

Zu den Videos zu PhysProf 1.1
