Waagerechter Wurf und schiefer Wurf
Modul Waagerechter und schiefer Wurf
Das Programmmodul [Mechanik I] - [Waagerechter und schiefer Wurf] stellt Simulationen zur Verfügung, mit welchen translatorische Abläufe beim waagerechten Wurf und schiefen Wurf untersucht werden können.
I - Waagerechter Wurf

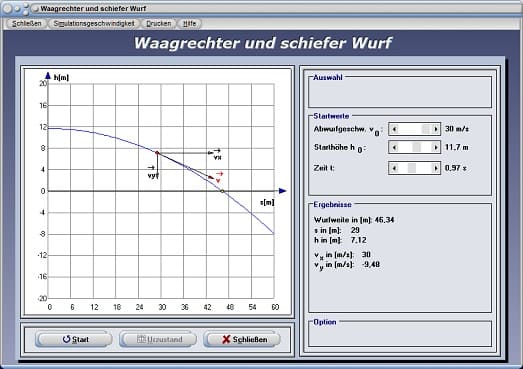

Waagerechter Wurf - Abbildung 1

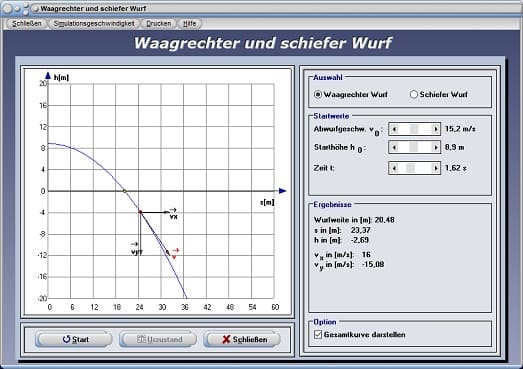

Waagerechter Wurf - Abbildung 2
Der waagerechte Wurf (Ballwurf) setzt sich aus zwei, einen rechten Winkel bildenden Translationen zusammen. Dies sind der freie Fall in vertikaler Richtung, sowie eine gleichförmige Translation (zweidimensionale Bewegung) in horizontaler Richtung. Die Koordinaten (Geschwindigkeitskomponenten) eines beliebigen Punktes auf der Flugbahn bzw. Wurfbahn sind:
und
Hieraus lässt sich die Bahngleichung des waagerechten Wurfs ermitteln mit:
Diese Wurfbahn beschreibt eine Parabel (Bahnkurve). Für den Betrag der momentanen Bahngeschwindigkeit (Gesamtgeschwindigkeit) nach Ablauf einer bestimmten Zeit gilt:
Für die Wurfweite in horizontaler Richtung nach Ablauf einer bestimmten Zeit gilt:
Für die nach Ablauf einer bestimmten Zeit erreichte Fallhöhe gilt:
Der Aufprallwinkel errechnet sich mit:
tan β = vy/vx
x: Koordinaten eines Punktes bei Translation in horizontaler Richtung
y: Koordinaten eines Punktes bei Translation in vertikaler Richtung
v0: Anfangsgeschwindigkeit [m/s]
vB: Betrag der momentanen Bahngeschwindigkeit [m/s]
s: Wurfweite (Strecke) nach Ablauf der Zeit t [m]
h: Fallhöhe nach Ablauf der Zeit t [m]
t: Zeit [s]
g: Fallbeschleunigung (Gravitationskonstante) [m/s²]
β: Aufprallwinkel

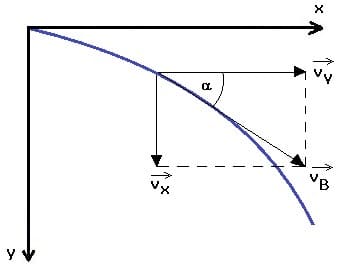

Waagerechter Wurf - Momentane Geschwindigkeit - Diagramm

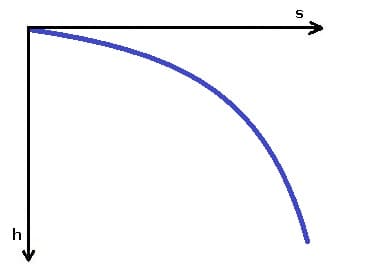

Waagerechter Wurf - Höhe - Wurfweite - Diagramm

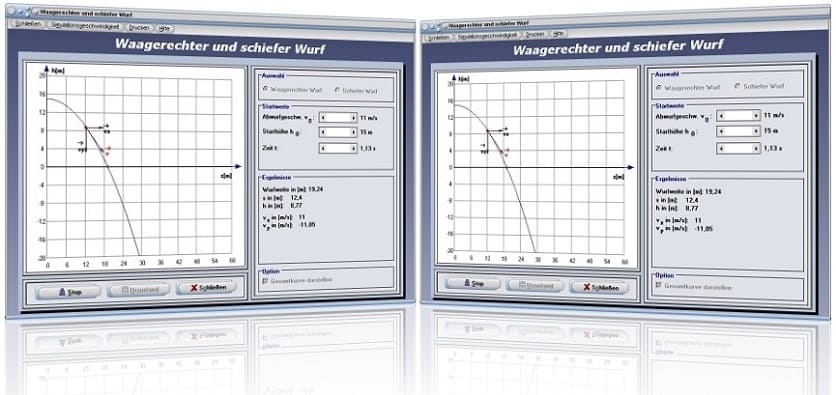

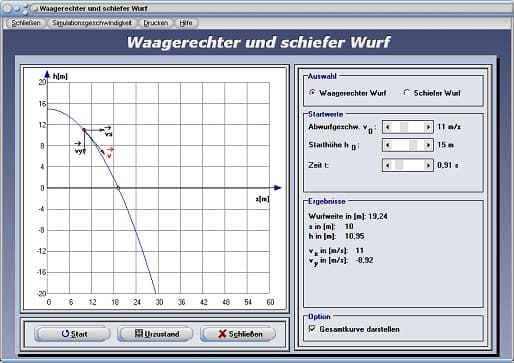

Waagerechter Wurf - Programmbedienung
Aktivieren Sie den Kontrollschalter Waagerechter Wurf. Durch die Bedienung der dafür relevanten Rollbalken können Sie die Werte für die Abwurfgeschwindigkeit v0 sowie die Starthöhe h0 einstellen. Wird der Rollbalken Zeit t positioniert, so stellt das Programm den Zustand dar, welcher bei Ausführung eines waagerechten Wurfs zur eingestellten Zeit t vorhanden ist.
Der ausgegebene Wert für die Wurfweite beschreibt die Wurfweite, welche erreicht wird, wenn die entsprechende Wurfbahn die Abszisse erreicht. Die auf der horizontalen Achse des Diagramms angebrachte Punktmarkierung kennzeichnet diese. Die Wurfweite, die nach Ablauf einer bestimmten Zeit t in horizontaler Richtung erreicht wird, wird mit dem momentanen Wert für s beschrieben. Für die nach Ablauf einer bestimmten Zeit erreichte Fallhöhe wird der Wert für h angezeigt. vx und vy beschreiben die nach Ablauf einer Zeit t vorhandenen Geschwindigkeiten in horizontaler bzw. vertikaler Richtung.
Ein Klick auf die Schaltfläche Start veranlasst das Programm dazu, die Durchführung einer Simulation zu starten, bei welcher die Ausführung eines waagerechten Wurfs demonstriert wird. Durch die Bedienung der Schaltfläche Urzustand wird die Darstellung wieder in den Anfangszustand versetzt.
Wird das Kontrollkästchen Gesamtkurve aktiviert, so stellt das Programm die gesamte Kurve dar, welche unabhänging vom momentan eingestellten Zeitwert bei der Ausführung eines waagerechten Wurfs vom zu bewegenden Objekt durchlaufen wird.
Das ausgegebene Schaubild stellt den Verlauf des waagerechten (horizontalen) Wurfs in Form einer Wurfparabel dar. Die X-Achse beschreibt die erreichte Wurfweite, die Y-Achse erteilt Auskunft über die erreichte Wurfhöhe in Metern.
II - Schiefer Wurf - Schräger Wurf

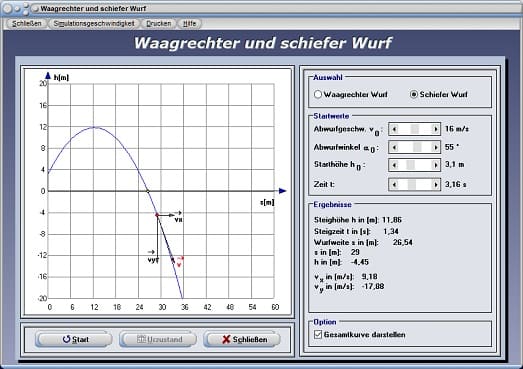

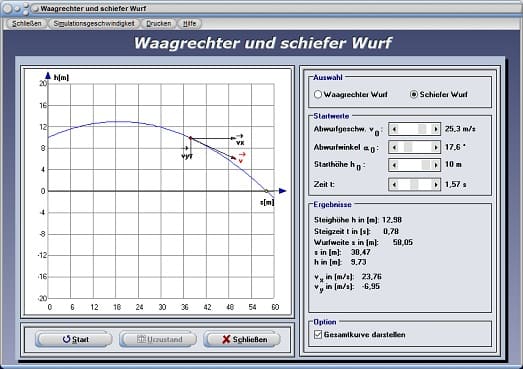

Schiefer Wurf - Abbildung 1

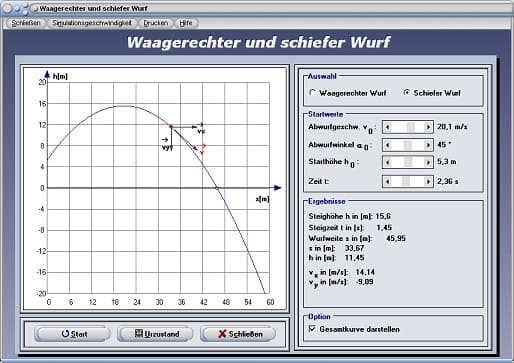

Schiefer Wurf - Abbildung 2
Ein schiefer Wurf (schräger Wurf) setzt sich aus zwei Translationen zusammen. Dies sind der freie Fall in vertikaler Richtung und eine gleichförmige Translation unter einem Winkel α zur Horizontalen. Die Koordinaten eines beliebigen Punktes auf der Bahn sind:
und
Hieraus lässt sich die Bahngleichung des schrägen Wurfs wie folgt ermitteln:
Diese Funktion beschreibt eine Parabel (Bahnkurve). Für den Betrag der Bahngeschwindigkeit nach Ablauf einer bestimmten Zeit gilt:
Für den nach Ablauf einer bestimmten Zeit zurückgelegten Weg gilt:
Und für die nach Ablauf einer bestimmten Zeit erreichte Höhe gilt:
Für die Steigzeit gilt:
Für die Wurfzeit gilt:
tsm = 2thm
Die maximal erreichbare Höhe kann wie folgt errechnet werden:
Die maximal erreichbare Wurfweite beträgt:
Für die Koordinaten eines Punktes bei Translation in horizontaler Richtung und vertikaler Richtung gilt:
x = v0t cos(a)
y = v0t sin(a) gt²/2
x: Koordinaten eines Punktes bei Translation in horizontaler Richtung
y: Koordinaten eines Punktes bei Translation in vertikaler Richtung
a: Abwurfwinkel (Winkel zwischen Abwurfrichtung und der Waagerechten) [rad]
v0: Anfangsgeschwindigkeit [m/s]
vB: Betrag der momentanen Bahngeschwindigkeit [m/s]
s: Wurfweite nach Ablauf der Zeit t [m]
h: Fallhöhe nach Ablauf der Zeit t [m]
t: Zeit [s]
g: Fallbeschleunigung [m/s²]
tsm: Zeit zum Erreichen von sm [s]
thm: Zeit zum Erreichen von hm [s]
hm: Größte Steighöhe nach Ablauf der Zeit thm [m]
sm: Größte Wurfweite nach Ablauf der Zeit tsm [m]
Die oben gemachten Angaben beziehen sich auf einen Wurf, welcher von einer Starthöhe h0 = 0 m (voreingestellt) aus eingeleitet wird. Wird die Starthöhe h0 auf einen anderen Wert gesetzt, so sind die hierfür geltenden Zusammenhänge entsprechender Fachliteratur zu entnehmen.

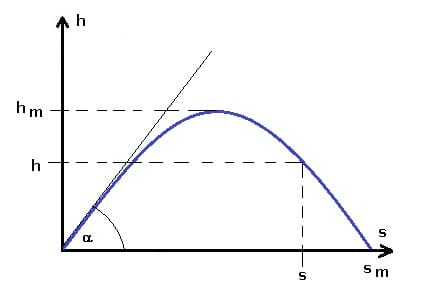

Schiefer Wurf - Wurfbahn - Diagramm - 1
Schiefer Wurf - Wurfbahn - Diagramm - 2

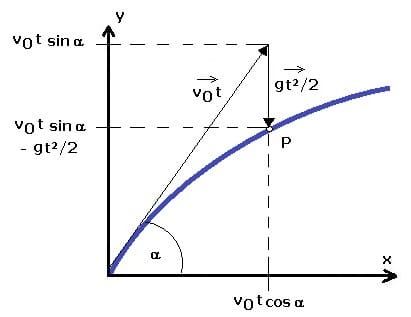

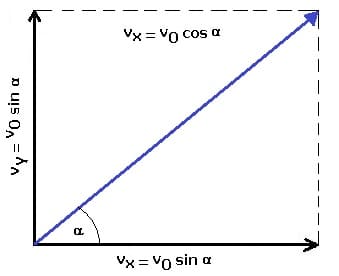

Schiefer Wurf - Translationen - Horizontal - Vertikal - Koordinaten

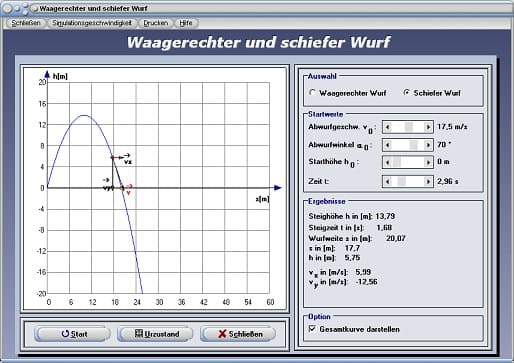

Schiefer Wurf - Programmbedienung
Aktivieren Sie den Kontrollschalter Schiefer Wurf. Durch die Bedienung der dafür relevanten Rollbalken können Sie die Werte für die Abwurfgeschwindigkeit v0, den Abwurfwinkel α0 und die Starthöhe h0 einstellen. Wird der Rollbalken Zeit t positioniert, so stellt das Programm den Zustand dar, welcher bei Ausführung eines schiefen Wurfs zur eingestellten Zeit t vorhanden ist.
Die maximal erreichbare Höhe wird mit dem ausgegebenen Wert für Steighöhe h angezeigt. Für die benötigte Steigzeit bis zum Erreichen der maximalen Höhe gibt das Programm den entsprechenden Wert für die Steigzeit t aus. Der angezeigte Wert für die Wurfweite s beschreibt die Wurfweite, welche erreicht wird, wenn die entsprechende Wurfbahn die Abszisse erreicht.
Die auf der horizontalen Achse des Diagramms angebrachte Punktmarkierung kennzeichnet diese. Die Wurfweite, die nach Ablauf einer bestimmten Zeit t in horizontaler Richtung erreicht wird, wird mit dem momentanen Wert für s beschrieben. Für die nach Ablauf einer bestimmten Zeit erreichte Fallhöhe wird der aktuelle Wert für h ausgegeben. vx und vy beschreiben die nach Ablauf einer Zeit t vorhandenen Geschwindigkeiten in horizontaler bzw. vertikaler Richtung.
Ein Klick auf die Schaltfläche Start veranlasst das Programm dazu, die Durchführung einer Simulation zu starten, bei welcher die Ausführung eines schiefen Wurfs demonstriert wird. Durch die Bedienung der Schaltfläche Urzustand wird die Darstellung wieder in den Anfangszustand versetzt.
Wird das Kontrollkästchen Gesamtkurve aktiviert, so stellt das Programm die gesamte Kurve dar, welche unabhänging vom momentan eingestellten Zeitwert bei der Ausführung eines schiefen Wurfs vom zu bewegenden Objekt durchlaufen wird.
Das ausgegebene Schaubild stellt den Verlauf des schiefen (schrägen) Wurfs in Form einer Wurfparabel dar. Die X-Achse beschreibt die erreichte Wurfweite, die Y-Achse erteilt Auskunft über die erreichte Wurfhöhe in Metern.
III - Senkrechter Wurf
Nachfolgend aufgeführt finden Sie Formeln und Sachverhalte zum senkrechten Wurf.

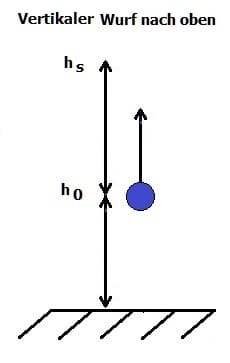

Senkrechter Wurf nach oben (lotrechter Wurf nach oben)
Bei einem senkrechten Wurf nach oben bzw. lotrechten Wurf nach oben errechnet sich die Wurfgeschwindigkeit in Abhängigkeit von der Zeit wie folgt:
v = v0 - g·t
Die Strecke, welche nach Ablauf einer bestimmten Zeit zurückgelegt wurde, kann mit nachfolgend aufgeführter Formel berechnet werden:
s = v0 - g·t - g/2·t ²
Die Steigzeit zum Erreichen der maximalen Höhe kann ermittelt werden mit:
ts = v0 /g
Die maximal erreichbare Wurfhöhe errechnet sich wie folgt:
hmax = v0 ² /(2·g)
v0: Anfangsgeschwindigkeit [m/s]
v: Geschwindigkeit nach Ablauf der Zeit t [s]
s: Wurfstrecke nach Ablauf der Zeit t [m]
hmax: Maximale Wurfhöhe nach Ablauf der Zeit t [m]
ts: Steigzeit [s]
t: Zeit [s]
g: Fallbeschleunigung [m/s²]

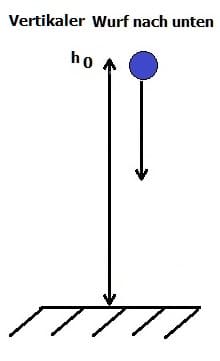

Senkrechter Wurf nach unten (lotrechter Wurf nach unten)
Bei einem senkrechten Wurf nach unten bzw. lotrechten Wurf nach unten errechnet sich die Wurfgeschwindigkeit in Abhängigkeit von der Zeit wie folgt:
v = v0 + g·t
Die Strecke, welche nach Ablauf einer bestimmten Zeit beim senkrechten Wurf nach unten zurückgelegt wurde, kann mit nachfolgend aufgeführter Formel berechnet werden:
h = h0 - v0·t - g/2·t ²
v0: Anfangsgeschwindigkeit [m/s]
v: Geschwindigkeit nach Ablauf der Zeit t [s]
h: Höhe nach Ablauf der Zeit t [m]
h0: Anfangshöhe [m]
t: Zeit [s]
g: Fallbeschleunigung [m/s²]
Als Wurfbewegungen werden zusammengesetzte Bewegungen bezeichnet, die sich aus senkrechter und waagerechter Wurfbewegung bilden. Unter dem Begriff zweidimensionale Bewegung wird im vorliegenden Fall die Bewegung eines Körpers verstanden, die sich zwei Bewegungarten aufteilt und sowohl in vertikaler, wie auch in horizontaler Richtung abläuft.
Als Wurfparabel wird die Flugbahn bezeichnet, die ein Körper bei der Ausführung eines Wurf beschreibt, wenn der Einfluss des Luftwiderstands vernachlässigt wird.
Die Wurfweite (Flugweite) gibt die Entfernung des Abwurforts vom Auftreffpunkt eines Körpers an, wenn dieser mittels eines Wurfs bewegt wurde. Die maximale Wurfweite wird erreicht, wenn ein Abwurfwinkel von φ = 45° gewählt wurde.
Die Wurfdauer (Wurfzeit) beschreibt die Zeit, die zwischen dem Loslassen aus der Anfangshöhe h und dem Auftreffen eines Körpers auf dem Boden verstreicht. Sie hängt von der Abwurfgeschwindigkeit sowie vom Abwurfwinkel ab.
Die Anfangshöhe beschreibt den Abstand der Abwurfstelle vom Erdboden. Als Abwurfhöhe wird beim waagerechten Wurf die Höhe bezeichnet, aus welcher der Körper abgeworfen wird.
Die momentane Höhe, die ein Körper während der Ausführung eines Wurfs besitzt, wird als Wurfhöhe oder Fallhöhe bezeichnet. Die maximale Höhe, die ein Körper bei der Ausführung eines Wurfs erreichen kann, trägt die Bezeichnung maximale Wurfhöhe.
Als Abwurfwinkel (Abschusswinkel) wird der Winkel bezeichnet, der sich aus der Abszisse und der Richtung der Anfangsgeschwindigkeit (Abwurfgeschwindigkeit) bildet. Er ist ausschlaggebend für die Wurfweite des Körpers.
Als Auftreffwinkel wird der Neigungswinkel bezeichnet, mit dem der Körper nach Ende des Wurfs auf dem Boden auftrifft.
Die Endgeschwindigkeit (Aufprallgeschwindigkeit oder Auftreffgeschwindigkeit) ist die maximale Geschwindigkeit, die ein fallender Körper erreichen kann.
Unter dem Begriff Fallzeit (Falldauer) bzw. Flugzeit (Flugdauer) wird der Zeitraum verstanden, den der sich auf der Wurfbahn bewegende Punkt benötigt um die entsprechende Position zu erreichen.
Mit dem Begriff Steighöhe wird die maximal erreichbare Höhe eines geworfenden Objekts bezeichnet.
Als Steigzeit wird die Zeitspanne bezeichnet, die vom Abwurf eines Objekts bis zu dessen Erreichnen der Würfhöhe (Steighöhe) verstreicht.
Als Gesamtgeschwindigkeit wird die Geschwindigkeit bezeichnet, die sich aus der Geschwindigkeit in horizontaler Richtung (Geschwindigkeitskomponente in x-Richtung) sowie der Geschwindigkeit in vertikaler Richtung (Geschwindigkeitskomponente in y-Richtung) ergibt.

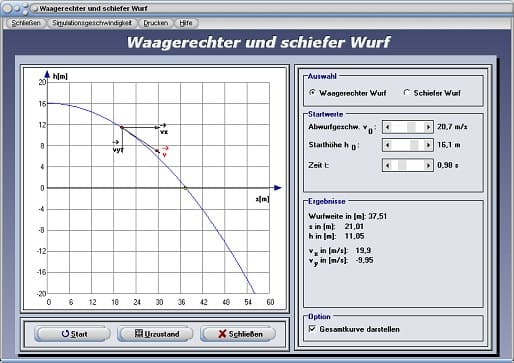

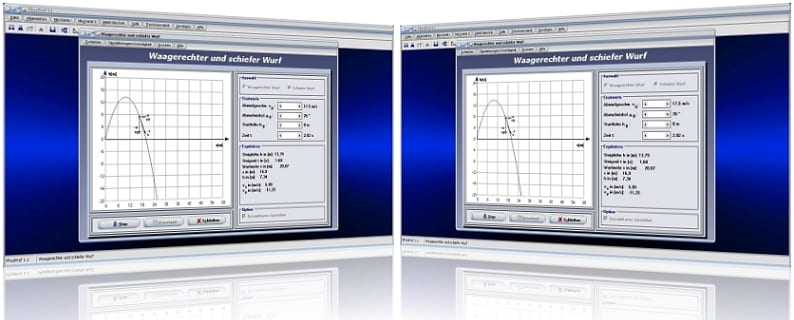

Waagerechter Wurf - Abbildung 3
Waagerechter Wurf - Abbildung 4
Schiefer Wurf - Abbildung 3
Schiefer Wurf - Abbildung 4
Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.
Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.
Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.
Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im entsprechenden Leistungskurs (LK).
Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.
Eine Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu nützlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.
Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik - Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik - Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Waagerechter Wurf sowie unter Wikipedia - Wurfparabel zu finden.
