Reflexion am Spiegel
Modul Reflexion am Spiegel
Unter dem Programmpunkt [Optik] - [Reflexion am Spiegel] kann der Strahlenverlauf bei der Reflexion an einem parabolisch oder sphärisch geformten Spiegel untersucht werden.

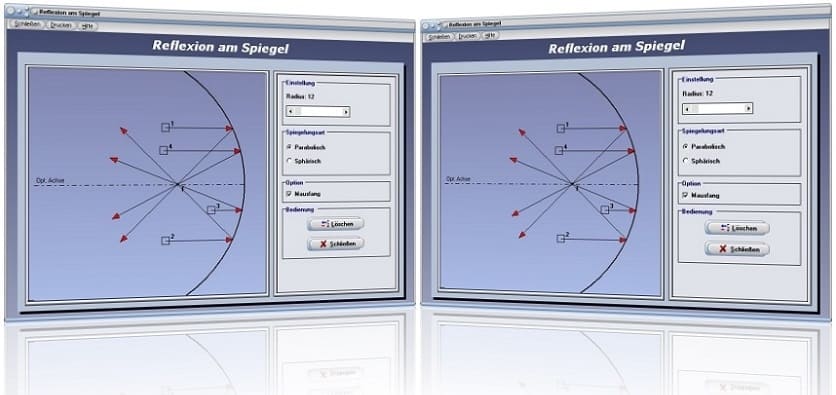

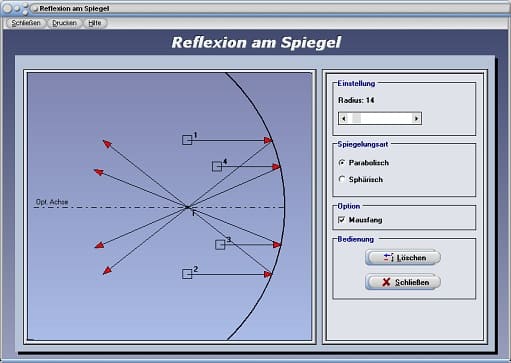

Reflexion am Spiegel - Abbildung 1

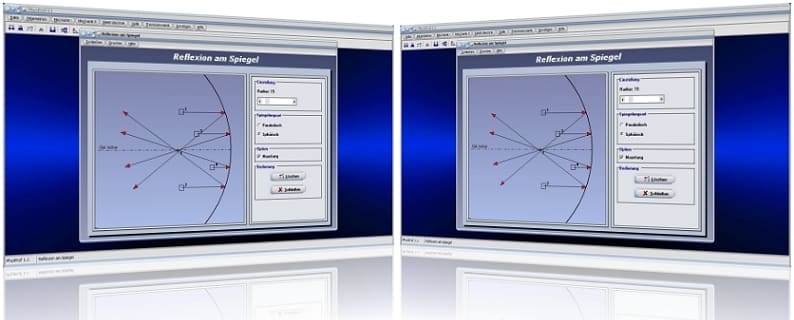

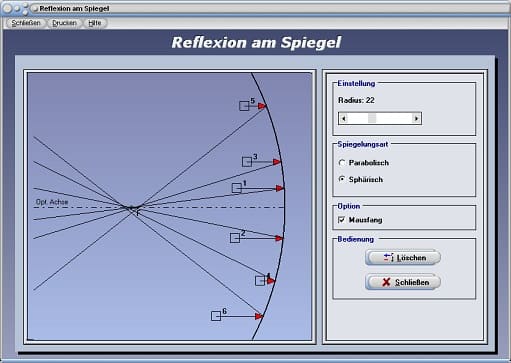

Reflexion am Spiegel - Abbildung 2
Spiegelreflexion (Reflexion am Spiegel): Fallen auf einen Hohlspiegel Strahlen ein, welche parallel zur optischen Achse liegen, so werden diese reflektiert und sammeln sich in einem Brennpunkt F. Die Brennweite ist hierbei als Abstand des Brennpunktes vom Scheitel des Spiegels definiert. Für sphärische Spiegel ist die Brennweite exakt dem Wert des halben Krümmungsradius des Hohlspiegels.
Ist der Hohlspiegel sphärisch (kugelförmig), so schneiden sich nur achsnahe Strahlen genau im Brennpunkt. Bei Parabolspiegeln hingegen schneiden sich alle Strahlen im Brennpunkt F. Dies können Sie mit Hilfe dieses Unterprogramms untersuchen.
Sphärische Linse: Die Oberfläche einer sphärischen Linse besitzt eine gleichförmige Kugelform. Eine asphäriche Linse besitzt hingegen einen flachen mittleren bereich sowie eine steilere Peripherie.
Wölbspiegel: Bei einem Wölbspiegel werden Strahlen, die parallel zur optischen Achse auftreffen zerstreut. Ein Wölbspiegel zerstreut parallele Lichtstrahlen (divergente Reflexion).
Sphärischer Spiegel: Bei einem nach außen oder nach innen gekrümmten Spiegel besteht eine direkte Beziehung zwischen seiner Brennweite und dem Radius der Kugel, aus welcher der Spiegel entstammt. Er besitzt die Form einer geschnittenen Kugel und kann nach außen oder nach innen gewölbt sein.
Programmbedienung
Legen Sie hierzu zunächst durch die Auswahl des entsprechenden Kontrollschalters Parabolisch bzw. Sphärisch fest, für welche Spiegelart Sie die Untersuchung durchführen möchten und stellen Sie mit Hilfe des zur Verfügung stehenden Rollbalkens den gewünschten Radius des Spiegels ein.
Klicken Sie daraufhin mit der linken Maustaste auf einen Bereich links des Spiegels, so trägt das Programm einen Strahl ein und reflektiert diesen an der Spiegeloberfläche.
Dies können Sie mit bis zu zehn Strahlen vornehmen. Um die Position der Strahlen zu verändern, klicken Sie in den dafür vorgesehenen Mausfangbereich und verschieben die Strahlen bei gedrückt gehaltener linker Maustaste an eine gewünschte Position. Ein Klick auf die Schaltfläche Löschen eliminiert alle bereits eingetragenen Strahlen.
Linsenfehler - Abbildungsfehler - Aberration
Abbildungsfehler (Aberrationen):
Als Abbildungsfehler (Aberration) oder Linsenfehler wird in der Optik eine Abweichung bezeichnet, die sich von der idealen Abbildung durch ein optisches Gerät dadurch zeigt, dass sie beispielsweise eine Unschärfe oder eine Verzerrung des idealen Bildes bewirkt. Maßgebliche Ursache hierfür ist die Tatsache, dass Gesetzmäßigkeiten, welche über Abbildungsgleichungen beschrieben werden, lediglich für kurze Strahlen sowie für dünne und flache Linsen Gültigkeit besitzen.
Zu den grundlegendsten Fehlern dieser Art zählen die chromatische Aberration, die sphärische Aberration, die Bildfeldwölbung sowie der Astigmatismus und die Koma.

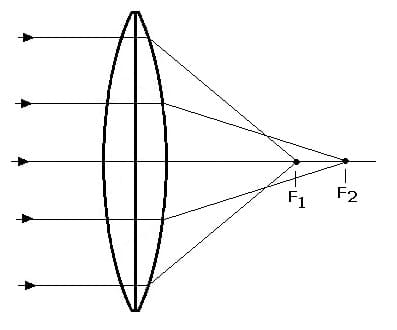

Sphärische Aberration (Sphärischer Fehler):
Die durch die Randzonen einer Linse verlaufenden Strahlen werden stärker gebrochen als achsennahe Strahlen. Hierdurch tritt kein gemeinsames Treffen aller parallel auf eine Linse gerichteten Strahlen ein. Die hierbei gebrochenen Strahlen besitzen keinen gemeinsamen Brennpunkt auf der optischen Achse. Es entsteht eine Unschärfe des auf den Schirm projizierten Bildes.
Diese sphärische Abbrebation hängt von der Brennweite der Linse ab. Je kleiner diese ist, desto größer ist der sphärische Fehler. Vermieden werden kann er durch eine Vergrößerung der Brennweite der Linse oder durch den Einsatz eines darauf angepassten Linsenpaars.

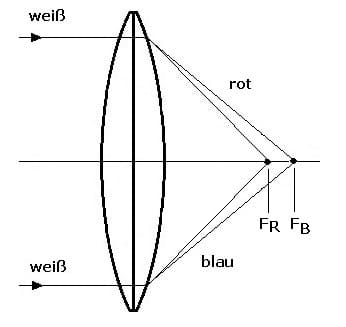

Chromatische Aberration (Farbfehler):
Verbunden mit der Tatsache, dass Licht unterschiedlicher Wellenlänge unterschiedlich stark gebrochen wird, entstehen beim Einfall farbigen Lichts Farbsäume, denn blaues Licht besitzt eine andere Brechnung als rotes. Derartige Erscheinungen werden als chromatische Aberration oder Farbfehler bezeichnet.
Kommt eine Kombination aus einer Konvexlinse (Kronglas) und einer Konkavlinse (Flintglas) mit unterschiedlichen Brechzahlen zum Einsatz, so kann das Auftreten dieses Fehlers vermieden werden. Ein derartig aufgebautes System wird als Achromat bezeichnet.
Bildfeldwölbung:
Da das Bild eines Gegenstands nicht in einer planen Ebene, sondern auf einer gewölbten Fläche entsteht, tritt ein Fehler auf, der als Bildfeldwölbung bezeichnet wird. Verursacht wird dieser Fehler durch die hierdurch nicht einheitliche Brechung des auf die Linse einfallenden Lichts. Vermieden werden kann dieser Fehler durch den Einsatz einer Kombination aus Sammellinsen und Zerstreuungslinsen (Aplanat).
Verzeichnung:
Hinweis: Die oben gezeigte Abbildung wurde der Wikipedia-Seite Verzeichnung entnommen.

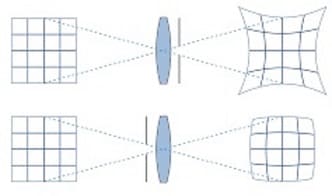

Neben anderen Abbildungsfehlern und Linsenfehlern, wie Astigmatismus und Koma sowie Materialfehlern (Unreinheiten des Glases) können auch Verzeichnungen auftreten. Hierbei erfolgt die Abbildung eines rechtwinkligen Gitternetzes kissen- oder tonnenförmig. In den Randbereichen erfolgt eine Krümmung der Lichtstrahlen nach außen oder innen.
Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.
Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.
Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.
Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im entsprechenden Leistungskurs (LK).
Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.
Eine Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu nützlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.
Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Kurzbeschreibungen von Modulen zum Themengebiet Mechanik - Kurzbeschreibungen von Modulen zum Themengebiet Elektrotechnik - Kurzbeschreibungen von Modulen zum Themengebiet Optik - Kurzinfos zum Themengebiet Thermodynamik sowie unter Kurzbeschreibungen von Modulen zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Parabolspiegel zu finden.
