Harmonische Schwingung
Modul Harmonische Schwingungen
Unter Zuhilfenahme des Programmmoduls [Mechanik I] - [Harmonische Schwingungen] wird es ermöglicht, sich Zusammenhänge, die bei harmonisch ungedämpften Schwingungen vorherrschen, zu verdeutlichen.

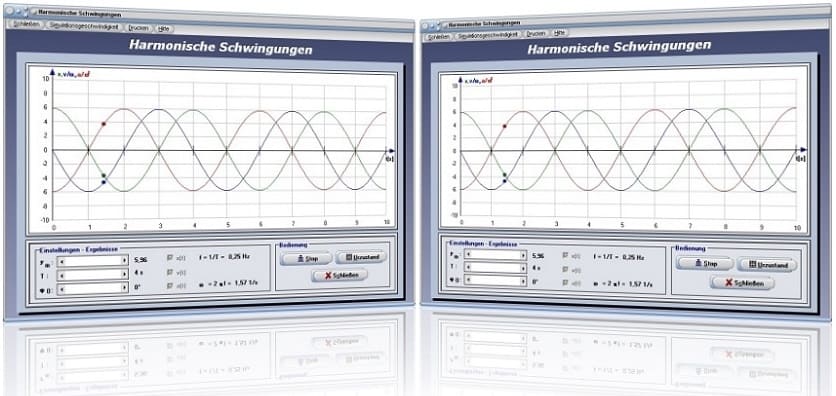

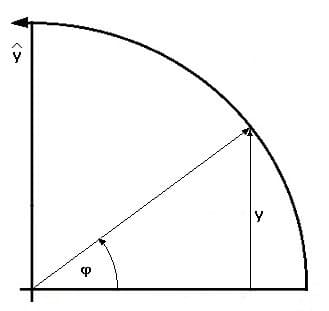

Harmonische Schwingung - Abbildung 1

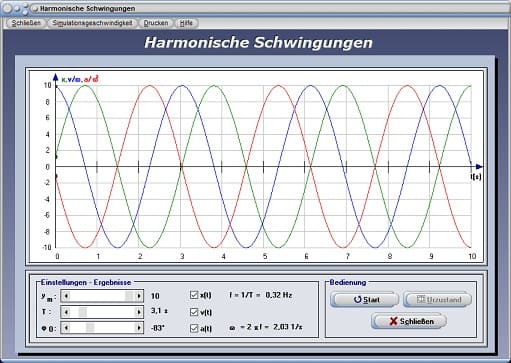

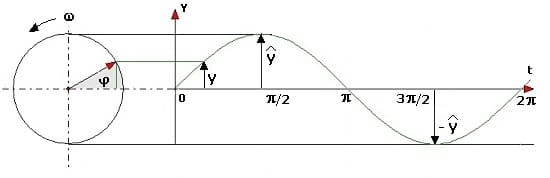

Harmonische Schwingung - Abbildung 2
Unter dem Begriff Schwingungen (Oszillationen) werden sich wiederholende zeitliche Fluktuationen von Zustandsgrößen eines Systems verstanden. Als Oszillatoren werden alle Arten schwingungsfähiger Systeme bezeichnet. Bei einem Oszillator handelt es sich um ein einfaches derartiges System, welches sich um seine Ruhelage bewegt.
Eine harmonische Schwingung kann als Schaubild der gleichförmigen Kreisbewegung eines Körpers verstanden werden. Stellt man die Elongation als Funktion des Drehwinkels grafisch dar, so ergibt sich eine Sinuskurve.
Schwingungen dieser Art können allgemein beschrieben werden durch die Gleichung:
Schwingungen sind Vorgänge, bei welchen sich eine physikalische Größe in Abhängigkeit von der Zeit periodisch ändert.
Die einfachste Schwingungsform sind harmonische Schwingungen. Bei ihnen erfolgt die zeitliche Änderung der charakteristischen physikalischen Größe in Form einer Sinusfunktion. Alle anderen Schwingungsarten werden als anharmonisch bezeichnet.
Die Zeit, welche ein Prozess für einen gesamten Durchlauf benötigt, wird als Schwingungsdauer (Periodendauer) T bezeichnet. Die Inverse der Schwingungsdauer trägt die Bezeichnung Frequenz bzw. Schwingungsfrequenz. Sie ist wie folgt definiert:
Diese gibt Auskunft bezüglich der Anzahl der ausgeführten Schwingungen über einen Zeitraum von einer Sekunde. Die Frequenz einer Schwingung hängt mit der Winkelfrequenz (Kreisfrequenz) und der Dauer einer Schwingung folgendermaßen zusammen:
Der Phasenwinkel bestimmt den Schwingungszustand des Systems zur Zeit t:
y: Elongation [m]
ym: Amplitude [m]
f: Frequenz [1/s]
T: Dauer einer vollen Schwingung [s]
ω: Kreisfrequenz [1/s]
φ: Phasenwinkel [rad]
φ0: Phasenwinkel zur Zeit t = 0 [rad]
Fachbegriffe - Übersicht
Bei einer Sinusschwingung handelt es sich um eine regelmäßige, sich periodisch wiederholende Schwingung. Ihr Verlauf läßt sich mathematisch mit einer gleichförmigen Rotation (Bewegung auf einer Kreisbahn) beschreiben.
Als Elongation (Auslenkung) y = y(t) wird der momentane Abstand eines Punktes von seiner Ruhelage bezeichnet.
Der Maximalwert ŷ einer Auslenkung wird Amplitude oder (Schwingungsamplitude) genannt.
Als Momentanwert (Augenblickswert) wird der Wert einer zeitabhängigen Größe bezeichnet, den diese zu einem definierten Zeitpunkt besitzt.
Als Scheitelwert (maximale Auslenkung) wird der größte Betrag der Augenblickswerte einer Wechselgröße bezeichnet.
Die Schwingungsdauer beschreibt die Dauer einer vollen Schwingung. Es gilt T = 1/f.
Die Frequenz beschreibt die Anzahl der Schwingungen je Zeiteinheit. Für sie gilt f = 1/T.
Eine Kreisfrequenz (Winkelfrequenz) ω beschreibt die Geschwindigkeit (Winkelgeschwindigkeit) mit der eine Schwingung abläuft. Es gilt: ω = 2πf = ω = 2π/T. Sie ist der Quotient aus einer vollständigen Rotation (2π) und der Periodendauer der Schwingung.
Der Phasenwinkel (die Phase) φ beschreibt die aktuelle Position (den Schwingungszustand) beim Ablauf eines periodischen Vorgangs. Es gilt: φ = ωt + φ0 = 2πft + φ0.
Als Nulldurchgang wird eine Nullstelle bezeichnet, bei welcher ein Vorzeichenwechsel vorliegt. Eine periodische Schwingung besitzt eine geradzahlige Anzahl dieser je Periode und eine sinusförmige Spannung besitzt zwei Nulldurchgänge je Periode.
Der Nullphasenwinkel (Phasenkonstante) φ0 beschreibt den Phasenwinkel zum Zeitpunkt t = 0.
Als Periode oder Schwingungsperiode wird der kleinste örtliche bzw. zeitliche Abschnitt bezeichnet, nach dem sich ein Schwingungsvorgang wiederholt.
Als Periodendauer wird die Länge eines Zeitabschnitts bezeichnet, gemäß dem sich die ein Vorgang wiederholt.
Periodische Vorgänge oder periodische Prozesse: Als periodischer Vorgang oder periodischer Prozess wird ein Ablauf bezeichnet, welcher sich zeitlich mit konstantem Abstand wiederholt.
Der Phasenverschiebungswinkel erteilt Auskunft darüber, wie weit voreilend bzw. nacheilend ein Nulldurchgang zweier Schwingungsvorgänge stattfindet.
Mit dem Begriff Schwingungsgleichung wird eine Gleichung bezeichnet, mit Hilfe derer der Vorgang einer Schwingung beschrieben werden kann.
Programmbedienung
In diesem Modul werden die o.a. Zusammenhänge am Beispiel der harmonischen Schwingung eines Körpers demonstriert. Hierbei ist es möglich, die Amplitude xm, die Periodendauer T und die Phasenverschiebung φ0 durch die Positionierung der dafür vorgesehenen Rollbalken einzustellen sowie durch die Beobachtung der wandernden Punkte der x-Koordinaten (Auslenkung) der Geschwindigkeit v und der Beschleunigung a in Abhängigkeit von der Zeit, Erkenntnisse zu erlangen.
Des Weiteren besteht durch die Aktivierung der Kontrollkästchen x(t), v(t) bzw. a(t) die Möglichkeit, nur bestimmte Kurven darstellen zu lassen. Da es sinnvoll ist, die Kurven der Größen x, v/ω und a/ω² auf den Koordinatenachsen auszugeben (da alle dieselben Maßeinheiten besitzen), wurde dies in diesem Unterprogramm umgesetzt.
Die in diesem Unterprogramm dargestellte Grafik kann als y-t-Diagramm interpretiert werden. In vertikaler Richtung (y-Richtung) werden die Werte der Größen x, v/ω und a/ω² ausgegeben. Als horizontale Achse kann die Zeit t in [s] angesehen werden.
Die Durchführung einer Simulation der wandernden Punkte können Sie veranlassen, indem Sie auf die Schaltfläche Start klicken. Mit der Bedienung des Schalters Urzustand beenden Sie den Simulationsablauf und versetzen die Darstellung wieder in deren Anfangszustand.
Ungedämpfte harmonische Schwingung - Zusammenhänge
Nachfolgend wird auf Zusammenhänge hinsichtlich der Phasenverschiebung (Verschiebung der Phase), der Elongation, der Geschwindigkeit und der Beschleunigung bei ungedämpft harmonischen Schwingungen eingegangen.

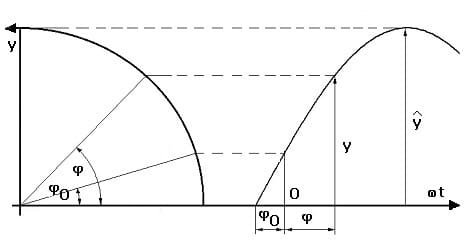

Der Drehwinkel φ einer Kreisbewegung kann als Phasenwinkel einer Schwingung dieser Art betrachtet werden. Der Radius des Kreises entspricht dem Ampltudenwert der Sinuskurve.
1. Phasenverschiebung:
Liegt der Beginn der Zeiterfassung eines schwingenden Systems dieser Art nicht genau beim Wert φ = 0, so wird von einer Phasenverschiebung gesprochen. Diese trägt die Bezeichnung φ0. Es gilt:
φ = ωt + φ0 = 2πft + φ0
φ: Phasenwinkel zur Zeit t [rad]
ω: Kreisfrequenz (ω = 2πf)
φ0: Phasenverschiebungswinkel (Nullphasenwinkel) [rad]
2. Elongation:
Die Elongation beschreibt die Auslenkung des schwingenden Systems zur Zeit t. Für sie gilt:
y: Elongation zur Zeit t [m]
ŷ: Amplitude [m]
φ: Phasenwinkel zur Zeit t [rad]
ω: Kreisfrequenz (ω = 2πf)
f: Frequenz [1/s]
φ0: Phasenverschiebungswinkel (Nullphasenwinkel) [rad]

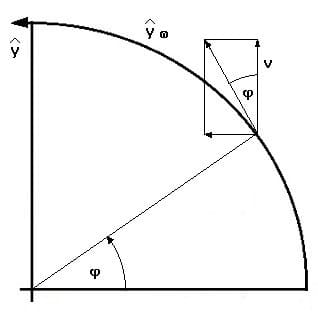

3. Geschwindigkeit:
Für die momentane Geschwindigkeit eines derartigen Systems zu einem Zeitpunkt t gilt:
Zudem gilt:
v: Geschwindigkeit zur Zeit t [m/s]
y: Elongation zur Zeit t [m]
ŷ: Amplitude [m]
φ: Phasenwinkel zur Zeit t [rad]
ω: Kreisfrequenz (ω = 2πf)
f: Frequenz [1/s]

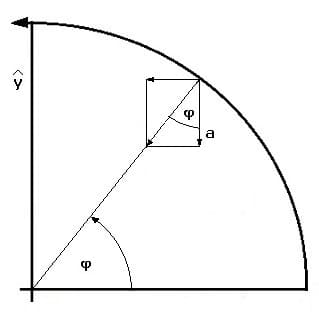

4. Beschleunigung:
Bei einer harmonischen Schwingung liegt eine ungleichmäßig beschleunigte Bewegung vor. Die Beschleunigung ist hierbei nicht konstant, sondern eine Funktion der Zeit. Für sie gilt:
Auch gilt:
a: Beschleunigung zur Zeit t [m/s²]
y: Elongation zur Zeit t [m]
ŷ: Amplitude [m]
φ: Phasenwinkel zur Zeit t [rad]
ω: Kreisfrequenz (ω = 2πf)
f: Frequenz [1/s]
Mechanische Schwingungen - Schwingungsenergie
Mechanische Schwingungen: Als mechanische Schwingung wird eine zeitlich periodische Bewegung eines Körpers um eine Ruhelage (Gleichgewichtslage) bezeichnet. Voraussetzung für die Entstehung einer derartigen Schwingung ist, dass eine rücktreibende Kraft in Richtung der Gleichgewichtslage des Systems wirksam ist.
Die Schwingungsenergie eines Systems ungedämpfter mechanischer Schwingungen setzt sich aus kinetischer und potentieller Energie zusammen, wobei sich diese periodisch ändern. Sie ist konstant.
Für ein derartiges System gilt:
E = Epot + Ekin
Hieraus resultiert für die Energie eines Schwingungssystems dieser Art:
bzw.
Für den Phasenwinkel φ gilt:
φ = ωt + φ0
E: Energie des Schwingungssystems [J]
D: Richtgröße [kg/s]
y: Schwingungsamplitude [m]
ω: Kreisfrequenz (ω = 2πf)
φ: Phasenwinkel [rad]
φ0: Phasenverschiebung [rad]

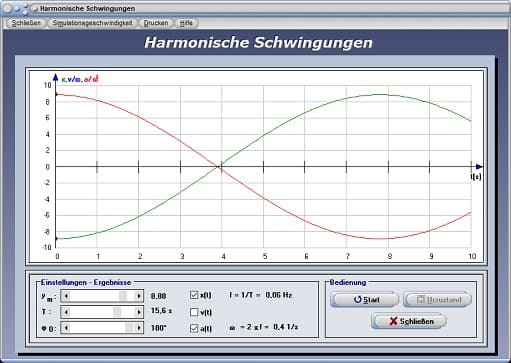

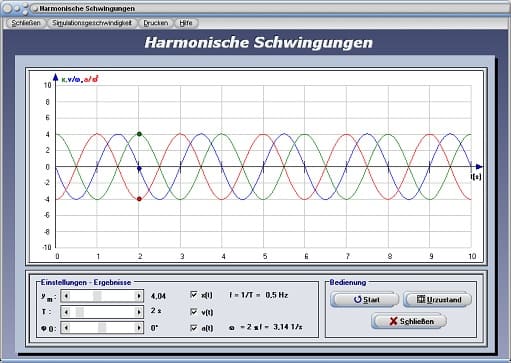

Harmonische Schwingung - Abbildung 3

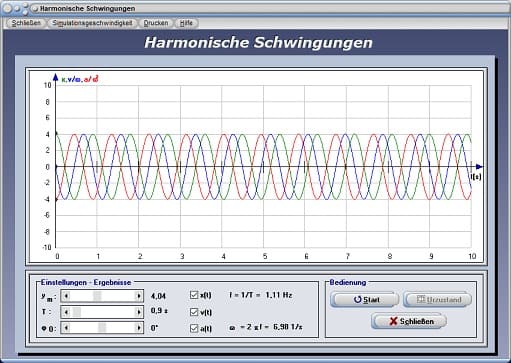

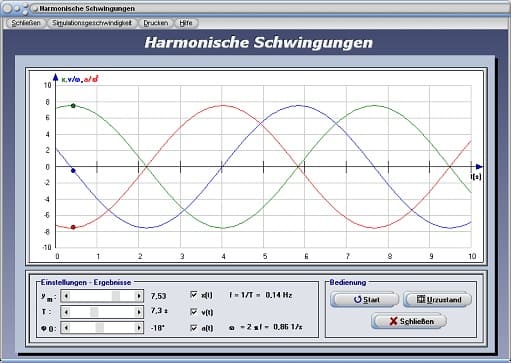

Harmonische Schwingung - Abbildung 4

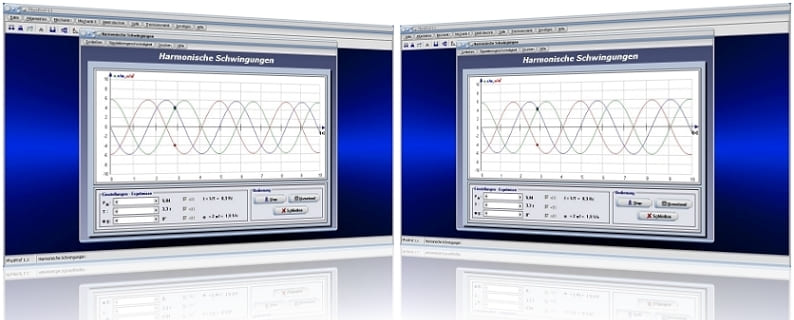

Harmonische Schwingung - Abbildung 5
