Modul Versiera der Agnesi

---


Das kleine Unterprogramm [Geometrie] - [Spezielle Kurven] - Versiera der Agnesi ermöglicht die Konstruktion und Analyse einer Kurve, die unter dem Name Versiera der Agnesi bekannt geworden ist.





Diese Kurve (Versiera der Agnesi) kann wie folgt konstruiert werden:


• Zeichne einen Kreis K um Punkt M(0;a) mit Radius r = a
• Zeichne die Parallele p zur x-Achse durch den Punkt P(0;2r)
• Zeichne eine Gerade g mit positiven Anstieg durch den Ursprung O(0;0)
• Gerade g schneidet Kreis K in Punkt Q, sowie die Parallele p in Punkt A
• Punkt P(Ax;Qy) ist ein Punkt der gesuchten Kurve

Sie besitzt folgende Eigenschaften:

Funktionsgleichung in kartesischer Form:

(x²+a²)y-a³ = 0

Definition in Parameterform:

x = at
y = a(t²+1)

Wendepunkte: (± a/Ö3 ; 3/4a)
Steigung in den Wendepunkten: ± 3/8 Ö3
Flächeninhalt zwischen Kurve und Asymptote: pa²

a: Kreisdurchmesser

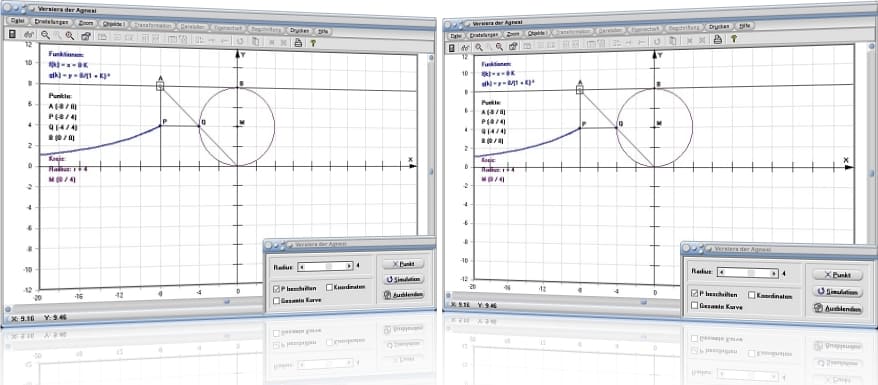

Gehen Sie folgendermaßen vor, um sich derartige Kurven grafisch ausgeben zu lassen:


1. Verwenden Sie den sich auf dem Bedienformular befindenden Rollbalken Radius, um den Radius des Kreises einzustellen.

2. Möchten Sie den Abszissenwert des Punkts P exakt festlegen, so bedienen Sie die Schaltfläche Punkt auf dem Bedienformular und geben den hierfür relevanten Koordinatenwert im daraufhin erscheinenden Formular ein. Übernommen wird dieser, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

3. Soll die Position des Punkts P mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich des Punkts A und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder rechts.

4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

Hinweis:
Wird das Kontrollkästchen Gesamte Kurve aktiviert, so wird der Gesamtkurvenverlauf der Funktion dargestellt, unabhängig von der aktuellen Position des zu konstruierenden Punktes.




Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.





Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• P beschriften: Punktbeschriftung ein-/ausschalten
• Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
• Gesamte Kurve: Darstellung der Gesamtkurve ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Funktionen in Parameterform



Es wird durch die Positionierung des Rollbalkens Radius ein Kreisradius von r = 4 eingestellt. Hierdurch beträgt der Durchmesser des Kreises: a = 2r = 8.

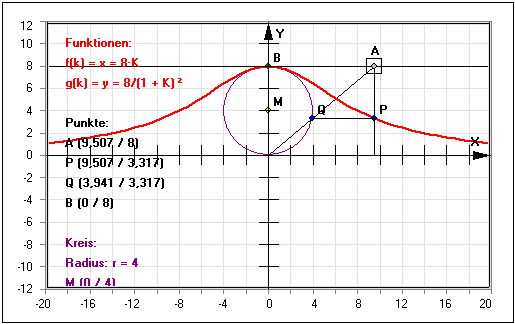

Wird der Abszissenwert des Punktes A mit x = 10 festgelegt, so lauten die Koordinatenwerte des Schnittpunkts Q der Gerade und des Kreises: Q (3,902 / 3,122). Kurvenpunkt P besitzt somit die Koordinatenwerte P (10 / 3,122).

Die dargestellte Kurve kann in Parameterform durch die Terme x = 8·k und y = 8·(k²+1), oder in kartesischer Form mit der Gleichung (x²+16)y-512 = 0 beschrieben werden.

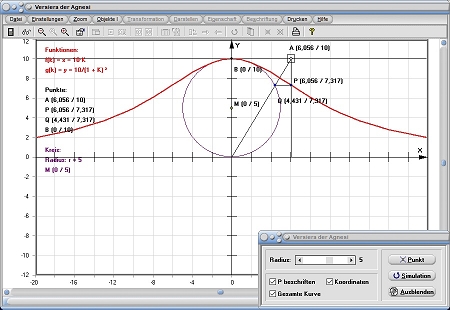

Grafische Darstellung - Beispiel 1

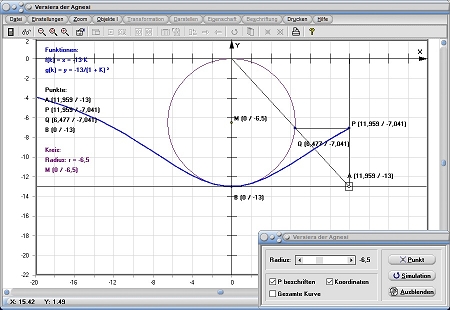

Grafische Darstellung - Beispiel 2

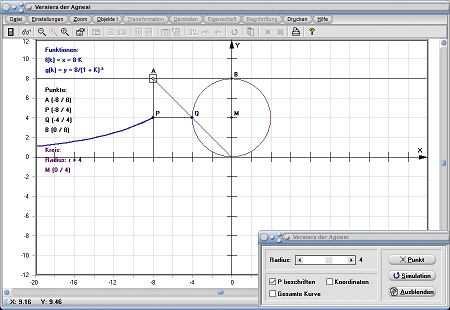

Grafische Darstellung - Beispiel 3



Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.




Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Versiera der Agnesi zu finden.
