  Modul Vektorprodukt

---


Im Unterprogramm [Vektoralgebra] - [Grundlegendes (3D)] - Vektorprodukt kann das Vektorprodukt (Kreuzprodukt - Äußeres Produkt) zweier Vektoren ermittelt werden.





Das Vektorprodukt (Kreuzprodukt oder äußeres Produkt) stellt die Verknüpfung zweier Vektoren a und b dar, deren Resultat ebenfalls ein Vektor c ist, der orthogonal auf diesen beiden Vektoren steht. Der Betrag des Vektorprodukts (Kreuzprodukts) entspricht dem Flächeninhalt des, von den Vektoren a und b, aufgespannten Parallelogramms. Vektor c ist ein orthogoaler Vektor zum von den Vektoren a und b aufgespannten Parallelogramm.

Unter dem Vektorprodukt (in vektorieller Schreibweise)





zweier Vektoren a und b versteht man den Vektor, der folgende Eigenschaften besitzt:


• c ist sowohl zu a wie auch zu b orthogonal

• Der Betrag von c ist gleich dem Produkt aus den Beträgen der Vektoren a und b und dem Sinus des von ihnen eingeschlossenen Winkels |c| = |a| · |b| · sinφ  (0 ≤ φ ≤π/2)

• Die Vektoren a, b, c bilden in dieser Reihenfolge ein rechtshändiges System




Die Berechnung des Vektorprodukts (Kreuzprodukts) aus skalaren Komponenten kann wie folgt durchgeführt werden:



Rechenregeln für das Vektorprodukt:

Das Vektorprodukt (Kreuzprodukt) ist weder kommutativ noch assoziativ. Nachfolgend sind die für dieses Produkt geltenden Rechenregeln aufgeführt:

Antikommutativgesetz:



Distributivgesetze:



In diesem Unterprogramm kann das Vektorprodukt (Kreuzprodukt oder äußeres Produkt) zweier Vektoren a und b ermittelt und das durch diese aufgespannte Parallelogramm dargestellt werden.

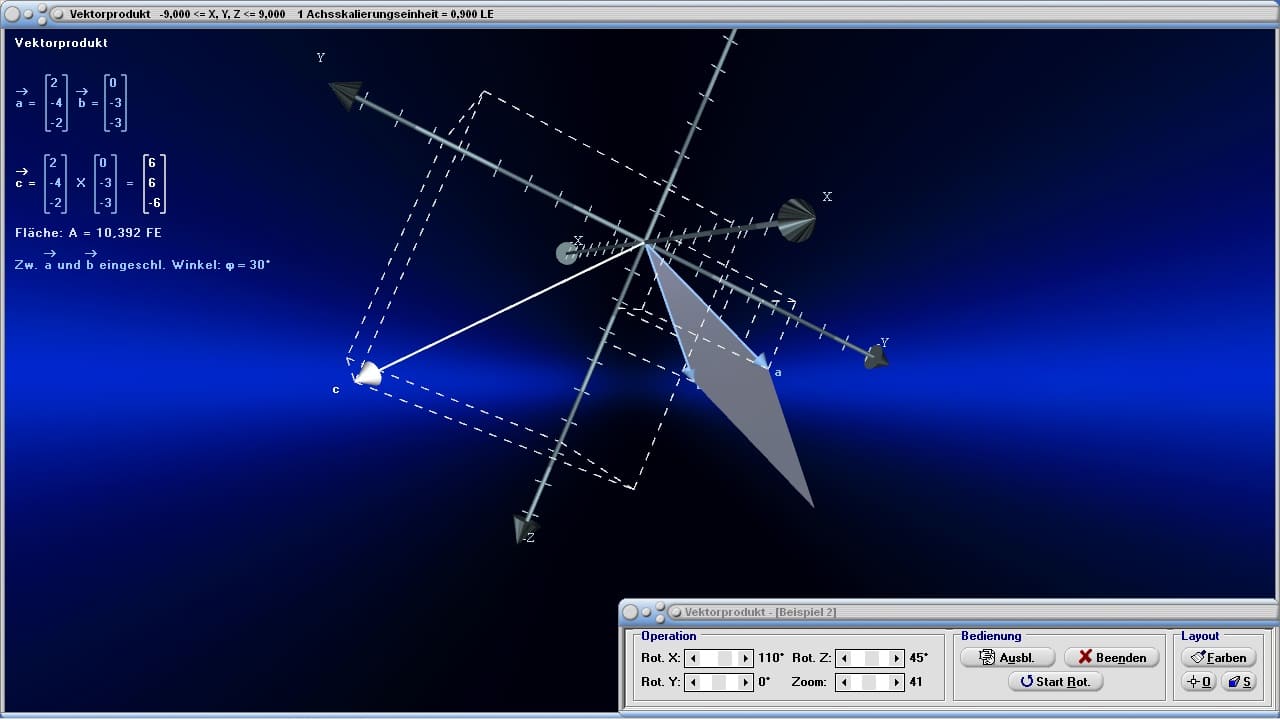

Grafische Darstellung - Beispiel 1

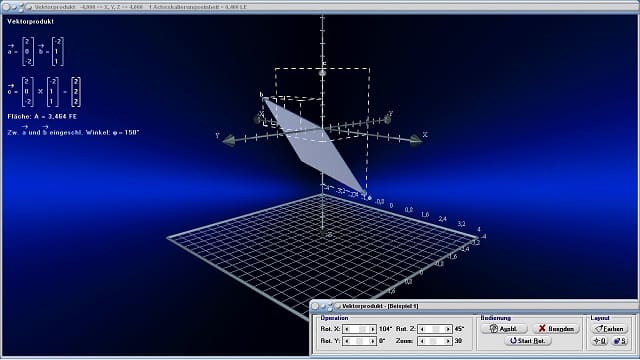

Grafische Darstellung - Beispiel 2



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im entsprechenden Mathe-Leistungskurs (LK).

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.

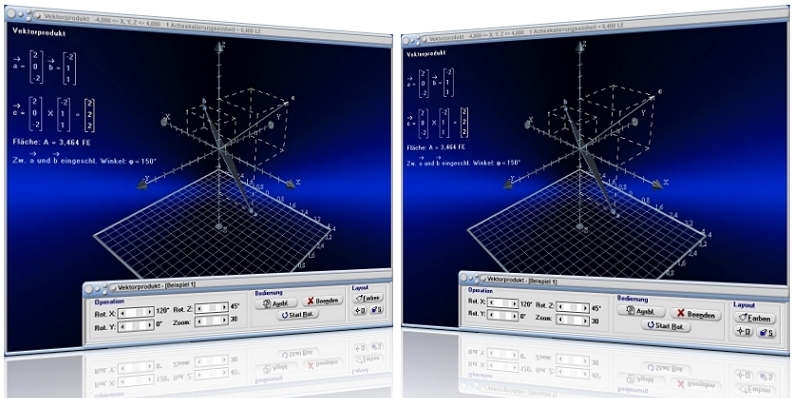

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.



Um das Vektorprodukt (Kreuzprodukt bzw. äußeres Produkt) zweier Vektoren in diesem Modul ermitteln und darstellen zu lassen, sollten Sie Folgendes ausführen:


1. Geben Sie die Koeffizienten der Vektoren a und b in die hierfür vorgesehenen Felder a und b ein.

2. Bedienen Sie die Schaltfläche Berechnen.

3. Möchten Sie sich Zusammenhänge grafisch veranschaulichen, so aktivieren Sie Kontrollschalter Automatisch oder Statisch und bedienen die Schaltfläche Darstellen.


Das Programm ermittelt zudem, den von den Vektoren a und b eingeschlossenen Winkel φ, sowie den Flächeninhalt des Parallelogramms, welches durch diese beiden Vektoren aufgespannt wird.




Bei Ausgabe der Darstellung ermöglicht das Programm die Bemessung des Darstellungsbereichs auf eine der folgenden Arten und Weisen:


• Automatisch

• Statisch

1. Automatisch:
   Wird die Einstellung Automatisch durch die Aktivierung des entsprechenden Kontrollschalters gewählt, so ermittelt das Programm alle zur vollständigen Darstellung des Gebildes erforderlichen x-, y- und z-Koordinatenwerte automatisch und bemisst den Darstellungsbereich dementsprechend.


2. Statisch:
   Wird der Kontrollschalter Statisch aktiviert, so verwendet das Programm bei Aufruf der Darstellung den unter Abs. Bereich voreingestellten Darstellungsbereich und beschneidet Gebilde an Stellen, die außerhalb dessen liegen. Diesen Bereich können Sie bei Ausgabe der Darstellung verändern, indem Sie den auf dem Bedienformular zur Verfügung stehenden Rollbalken Bereich positionieren. Der maximal einstellbare Wert entspricht dem Doppelten des unter Abs. Bereich auf dem Hauptformular des Unterprogramms vorgegebenen Werts.




Im Formularbereich Darstellung - Optionen können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende Einstellungen vornehmen, die bei Ausgabe der grafischen Darstellung der Zusammenhänge wirksam werden:

• Beschriften: Beschriftung dargestellter Punkte ein-/ausschalten
• Hilfslinien: Darstellung von Hilfslinien ein-/ausschalten
• Fläche: Darstellung des von den Vektoren a und b aufgespannten Parallelogramms ein-/ausschalten
• Textausgabe: Anzeige ermittelter Ergebnisse bei Ausgabe der Darstellung ein-/ausschalten





Grundlegendes zum Umgang mit dem Programm bei der Ausgabe dreidimensionaler grafischer Darstellungen erfahren Sie unter Dreidimensionale Grafiken - Handling. Wie Sie das Layout einer 3D-Darstellung konfigurieren können, erfahren Sie unter 3D-Layoutkonfiguration.




Komponentendarstellung (3D)

Skalarprodukt (3D)

Spatprodukt (3D)

Vektorprojektion (3D)

Tripelprodukt (3D)




Es gilt, das Vektorprodukt (Kreuzprodukt oder äußeres Produkt)  der beiden nachfolgend aufgeführten Vektoren ermitteln zu lassen.



Vorgehensweise:

Nach einer Eingabe der Koeffizientenwerte für die beiden Vektoren, gibt das Programm nach einer Bedienung der Schaltfläche Berechnen folgende Ergebnisse aus:

Das Vektorprodukt (Kreuzprodukt) der Vektoren a und b lautet:

Der Betrag des Vektorprodukts (Kreuzprodukts) der Vektoren a und b besitzt den Wert:

Der von den Vektoren a und b eingeschlossene Winkel beträgt 75,286°.

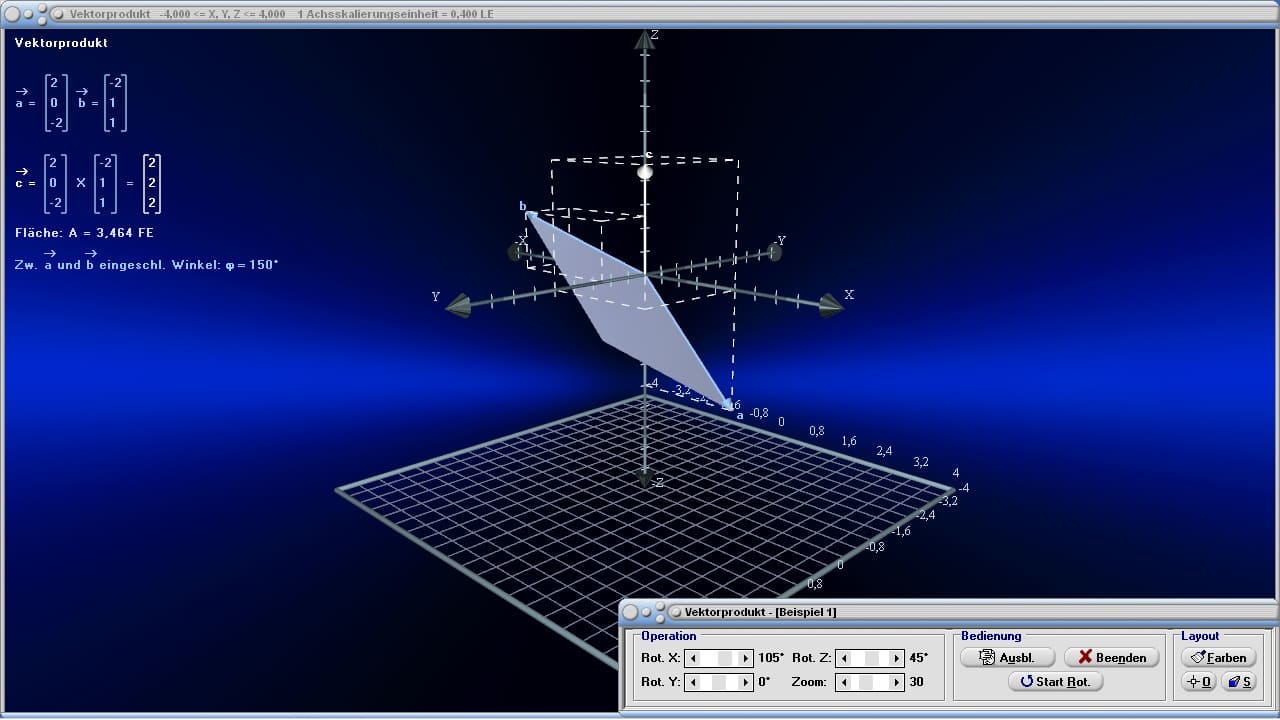

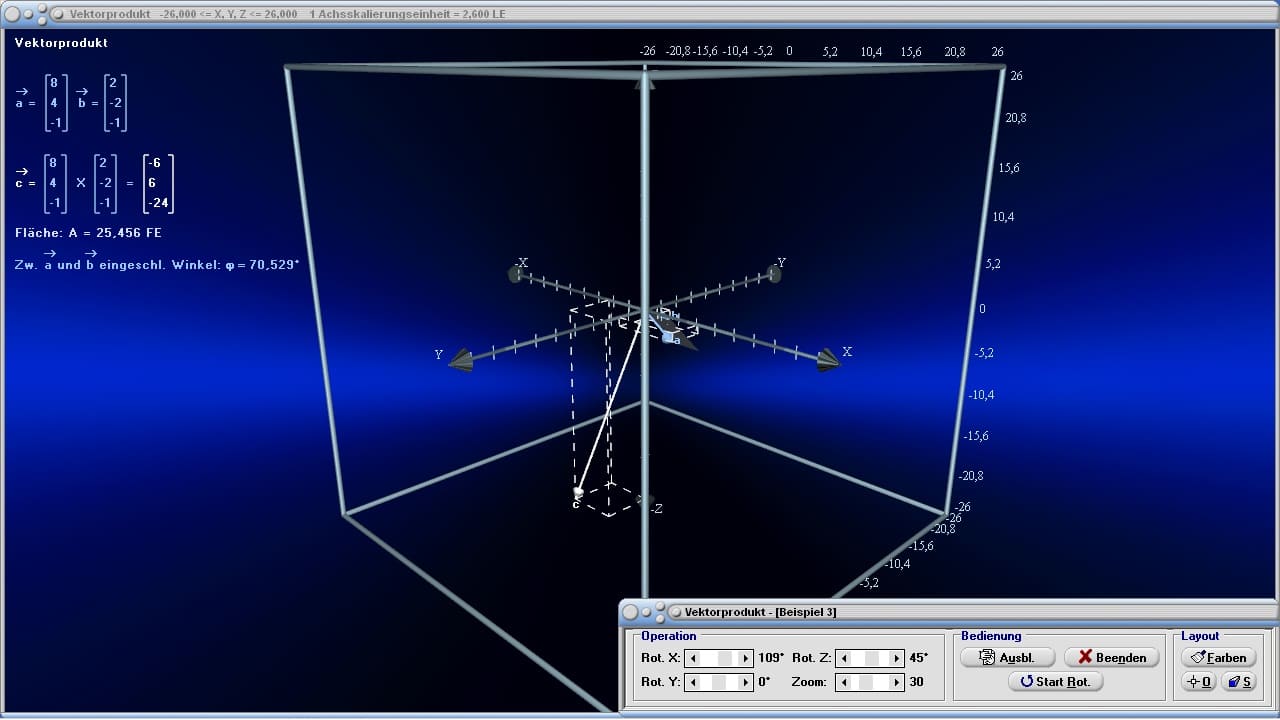

Grafische Darstellung - Beispiel 3

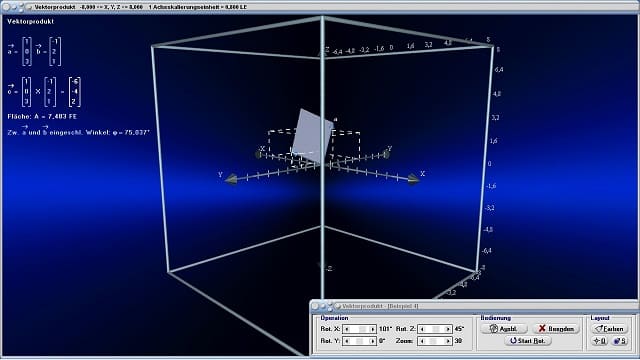

Grafische Darstellung - Beispiel 4


Grafische Darstellung - Beispiel 5


Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.




Hilfreiche Informationen zu diesem Fachthema sind unter folgenden Adressen zu finden.

Wikipedia - Kreuzprodukt
Wikipedia - Vektor





Gerade und Vektoren - Vektorielle Linearkombination - Vektorielles Teilverhältnis - Vektoraddition in der Ebene - Resultierende - Komponentendarstellung (3D) - Skalarprodukt (3D) - Spatprodukt (3D) - Vektorprojektion (3D) - Tripelprodukt (3D) - Numerische Vektoraddition im Raum - Grafische Vektoraddition im Raum (3D) - Gerade in Punkt-Richtungs-Form (3D) - Gerade in 2-Punkte-Form (3D) - Ebene in Punkt-Richtungs-Form (3D) - Ebene in 3-Punkte-Form (3D) - Ebene in Normalen-Form (3D) - Ebene in Koordinaten-Form (3D) - Zwei Ebenen (3D) - Kugel - Gerade (3D) - Kugel - Ebene - Punkt (3D) - Kugel - Kugel (3D)

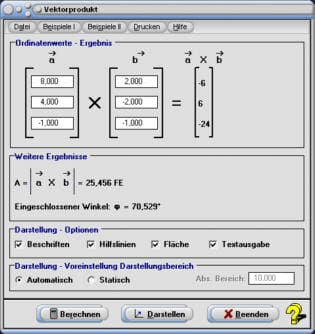

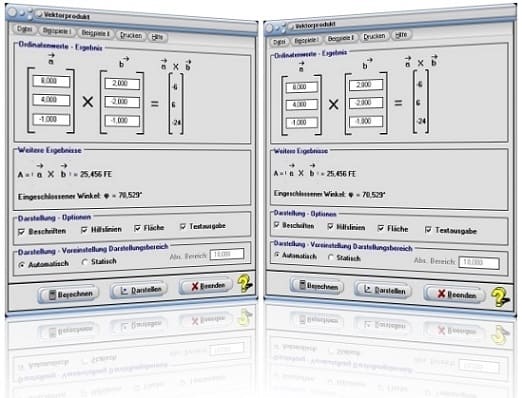

Startfenster des Unterprogramms Vektorprodukt

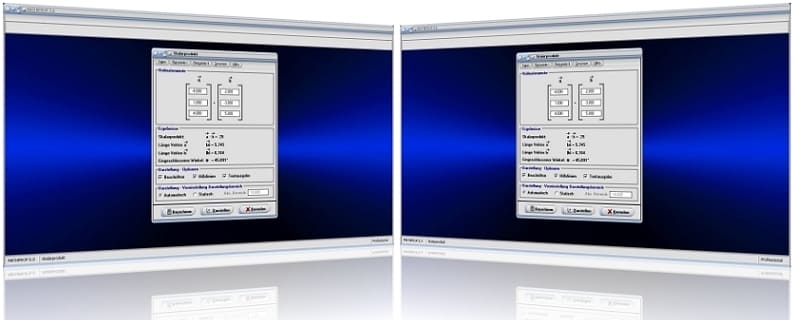

MathProf 5.0 - Startfenster des Unterprogramms Skalarprodukt

---
