Trisektrix
Modul Trisektrix
Im Unterprogramm [Analysis] - [Kurven n-ter Ordnung] - Trisektrix kann die Konstruktion einer Trisektrix untersucht werden.
Gegeben seien zwei auf der Abszisse liegende Punkte 0 und M. Durch jeden dieser wird eine auf der Abszisse liegende Gerade gelegt. Die Gerade durch Punkt 0 wird um 0 gedreht und die Gerade durch Punkt M um M. Wird die Gerade durch Punkt M mit dreifacher Geschwindigkeit gedreht wie die Gerade, welche durch Punkt 0 verläuft, so ist die Trisektrix der geometrische Ort des Schnittpunkts P der Geraden.
Die Trisektrix ist eine Kurve, welche das Dritteln beliebiger Winkel ermöglicht. Sie geht bei Inversion, an dem Kreis um ihren Scheitel durch O, in sich selbst über.
Gleichung in kartesischer Form:
(a + x)y² = (3a - x)x²
Gleichungen in Parameterform:
x = a(3 - k²) / (1 + k²)
y = ak(3 - k²) / (1 + k²)
Gleichung in Polarform:
r = 2a sin (3j) / sin (2j)
Das Programm konstruiert eine Trisektrix nach oben aufgeführter Methode. Durch die Bedienung des Rollbalkens Radien legen Sie die Radien der beiden Kreise fest.
Mit dem Schieberegler Abstand bestimmen Sie den Abstand der Punkte 0 und M. Bei einer Veränderung der Position des Rollbalkens Winkelpos. wird der Verlauf der Konstruktion der Kurve demonstriert. Die angegebene Winkelposition beschreibt den Winkel, den die Gerade durch 0 bezüglich der Abszisse einnimmt (Gerade durch M dreht sich mit dreifacher Geschwindigkeit). Soll eine Darstellung der Asymptote der Trisektrix erfolgen, so aktivieren Sie das Kontrollkästchen Asymptote.
Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

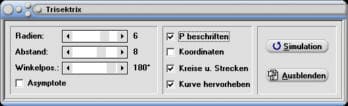

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Kreise u. Strecken: Darstellung der zur Konstruktion benötigter Kreise und Strecken ein-/ausblenden
- Kurve hervorheben: Linienstärke der Trisektrix normal/fett
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Funktionen in Parameterform
Funktionen in Polarform
Darstellung implizit definierter Funktionen
Positionieren Sie Rollbalken Radien auf den Wert 4, Rollbalken Abstand auf den Wert 10 und Rollbalken Winkelpos. auf den Wert 130, so stellt das Programm die Kurve dar, die durch die Gleichung in Polarform
r = 10·sin(3j) / sin(2j )
über einen Winkelbereich von 0 £ j £ 130 (im Gradmaß) beschrieben wird.
Für den Flächeninhalt (bei komplett dargestellter Kurve) der Schleife ermittelt das Programm: A = 129,904 FE. Die vertikal verlaufende Asymptote der Kurve befindet sich bei x = -5.
Für die Eigenschaften der Kreise K1 und K2 gibt das Programm aus:
Mittelpunkt des Kreises K1: M (10 / 0)
Radius des Kreises K1: r1 = 4
Mittelpunkt des Kreises K2: M (0 / 0)
Radius des Kreises K2: r2 = 4
Der sich auf der Peripherie des Kreises 2 befindende Punkt K besitzt die Koordinatenwerte (6,536 / -2). Der auf der Trisektrix liegende Punkt P besitzt die Koordinatenwerte (3,264 / -3,889).

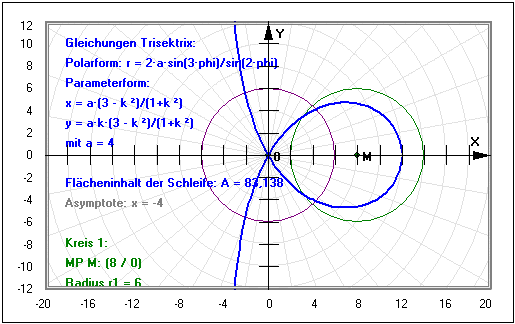

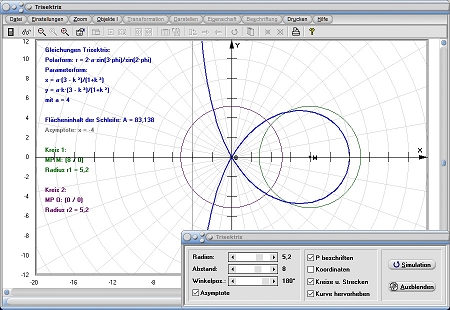

Grafische Darstellung - Beispiel 1

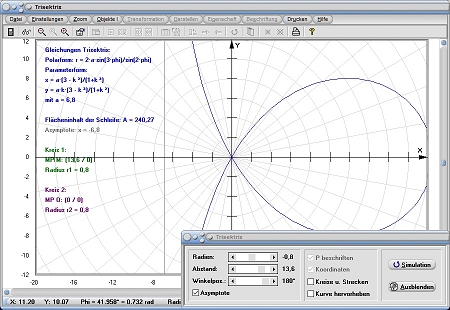

Grafische Darstellung - Beispiel 2

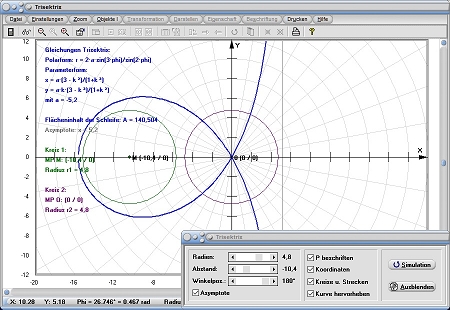

Grafische Darstellung - Beispiel 3
