Fachthema: Tangente und Normale von externem Punkt - Interaktiv
MathProf - Analysis - Programm für interaktive Mathematik zum Lösen verschiedenster Aufgaben und zur Visualisierung relevanter Sachverhalte mittels Simulationen, 2D- und 3D-Animationen für die Schule, das Abitur, das Studium sowie für Lehrer, Ingenieure, Wissenschaftler und alle die sich für Mathematik interessieren.
Online-Hilfe
für das Modul zur Durchführung der interaktiver Ermittlungen, bei denen Tangenten an Kurven gelegt werden, die durch einen extern der Tangente liegenden, Punkt verlaufen.
Existiert eine derartige Tangente, so gibt das Programm die Eigenschaften der entsprechenden Tangente(n) aus. Der Punkt von dem aus Tangenten an die Kurve gelegt werden, ist frei wählbar. Auch lassen sich Normalen berechnen und darstellen, die durch die Tangentenberührpunkte verlaufen.
Die Berechnung der Werte erforderlicher Größen erfolgt zur Echtzeit. Der Rechner stellt die entsprechenden Zusammenhänge unmittelbar nach Eintritt einer interaktiven Operation dar. Jedes relevante Ergebnis einer durchgeführten Berechnung zu diesem Fachthema wird aktualisiert ausgegeben.
Beispiele, welche Aufschluss über die Verwendbarkeit und Funktionalität
dieses Programmmoduls geben, sind implementiert.
Weitere relevante Seiten zu diesem Programm
Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.
| Themen und Stichworte zu diesem Modul: Tangente - Punkt - Außen - Extern - Rechner - Berechnen - Darstellen - Zeichnen - Plotten |
Tangente und Normale von externem Punkt - Interaktiv
Modul Tangente und Normale von externem Punkt - Interaktiv
Das Unterprogramm [Analysis] - [Tangente - Normale - Sekante] - Tangente und Normale von externem Punkt ermöglicht die Durchführung der interaktiven Ermittlung von Tangenten und Normalen an Kurven, welche durch einen, extern dieser liegenden, Punkt verlaufen.
Das Programm ermittelt hierbei u.a. die, durch einen von der Kurve extern liegenden Punkt, verlaufenden Tangenten an diese und gibt Folgendes aus:
- Gleichungen der Tangenten an eine Kurve, die durch einen extern liegenden Punkt, sowie einen auf der Kurve liegenden Punkt verlaufen
- Tangentenpunkte der Kurve, durch welche zuvor aufgeführte Tangenten verlaufen
- Steigungswinkel zuvor aufgeführter Tangenten
- Gleichungen der Normalen, die durch die ermittelten
Tangentenpunkte der Kurve verlaufen - Steigungswinkel der Normalen, die durch die ermittelten Tangentenpunkte der Kurve verlaufen
Um Sachverhalte bzgl. dieses Fachthemas zu analysieren, sollte wie nachfolgend beschrieben vorgegangen werden:

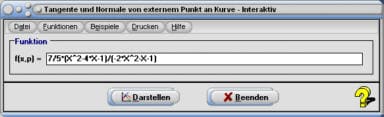

- Definieren Sie die entsprechende Funktion im dafür vorgesehenen Eingabefeld mit der Bezeichnung f(x,p) =. Beachten Sie hierbei die geltenden Syntaxregeln unter Berücksichtigung der unter Hinweise aufgeführten Einschränkungen.
- Bedienen Sie die Schaltfläche Darstellen.
- Möchten Sie die Koordinatenwerte des extern liegenden Punktes P mit der Maus verändern, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.
Um Punkt P exakt zu positionieren, bedienen Sie die Schaltfläche Punkt auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Soll der voreingestellte Untersuchungsbereich (-4 £ x £ 4) verändert werden, so klicken Sie in den rechteckig umrahmten Mausfangbereich einer Markierung des Bereichs und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.
- Legen Sie durch eine Selektion des Eintrags Tangenten, Normalen oder Tangenten und Normalen aus der Auswahlbox fest, ob eine Darstellung ermittelter Tangenten und Normalen erfolgen soll. Soll zudem die 1. Ableitung der definierten Funktion ausgegeben werden, so aktivieren Sie das Kontrollkästchen mit der Bezeichnung 1. Ableitung.
- Enthält der Funktionsterm das Einzelzeichen P, so legen Sie, wie unter Verwendung von Funktionsparametern beschrieben, nach einer Bedienung des Schalters Parameter P den zu durchlaufenden Wertebereich für diesen Funktionsparameter, sowie die zu verwendende Schrittweite, fest. Positionieren Sie hierauf den Schieberegler Parameter P, um den Einfluss des Parameters P zu untersuchen.
- Möchten Sie Analysen mit Hilfe von Simulationen durchführen, so wählen Sie durch Aktivierung des entsprechenden Kontrollschalters Bereich oder Parameter P die Art der Simulation die Sie durchführen lassen möchten.
Um den Bereich simulativ verändern, oder eine automatisch ablaufende Parameterwertsimulation durchführen zu lassen, klicken Sie auf die Schaltfläche Simulation. Vor Ausführung der Simulation zur Änderung des Untersuchungsbereichs wird Ihnen ein Formular zur Verfügung gestellt. Beendet werden kann die Ausführung dieser wieder durch eine erneute Betätigung derselben Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

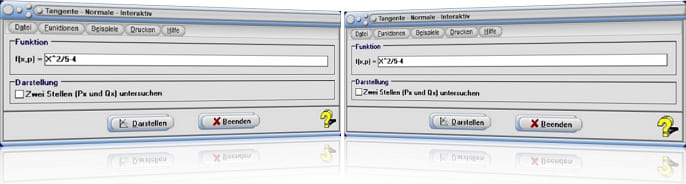

Bedienformular
Wurde zur Analyse der Zusammenhänge ein Funktionsterm erstellt, der kein Einzelzeichen P zur Definition eines Funktionsparameters enthält, so wird bei der Ausgabe einer grafischen Darstellung nachfolgend gezeigtes Bedienformular zur Verfügung gestellt.
Wurde zur Analyse der Zusammenhänge ein Funktionsterm erstellt, der das Einzelzeichen P zur Definition eines Funktionsparameters enthält, so wird bei der Ausgabe einer grafischen Darstellung das nachfolgend abgebildete Formular eingeblendet.
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkte: Anzeige der Beschriftung des extern liegenden Punkts und der Bereichsmarkierung ein-/ausschalten
- Koordinaten: Anzeige der Koordinaten des extern liegenden Punkts und der Bereichsmarkierung ein-/ausschalten
- U-Bereich mark.: Untersuchungsbereichsmarkierung ein-/ausschalten
Nicht für alle im Programm, standardmäßig zur Verfügung stehenden, mathematischen Funktionen kann die Ermittlung einer externen Tangente durchgeführt werden. Bei Verwendung nicht dafür vorgesehener Funktionen wird eine entsprechende Meldung ausgegeben, bzw. bei Ausgabe der grafischen Darstellung angezeigt.
Zugelassene Funktionen sind:
SIN,COS,TAN,ARCSIN,ARCCOS,ARCTAN,SINH,COSH,TANH,LN,LOG,LG und ABS.
Zur Definition einer Wurzelfunktion verwenden Sie die Syntax: X^(0,5) bzw. X^(1/2).
Die Deklaration einer Funktion der Form EXP(X) ist mit E^X festzulegen.
Unter bestimmten Voraussetzungen, bei der Verwendung entsprechender Terme bzw. der Zuweisung entsprechender Untersuchungsstellen, kann es bei der Benutzung dieses Moduls zum Absturz des Programms (bzw. sehr lange andauernder Berechnungszeit) kommen und es erfolgt keine Reaktion mehr auf durchzuführende Ereignisse. Verwenden Sie in diesem Fall die Tastenkombination Strg-Alt-Entf und beenden Sie das Programm im Taskmanager. Nach einem erneuten Start kann es hierauf wieder uneingeschränkt benutzt werden.
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Tangente und Normale von externem Punkt
Tangente – Normale
Tangente – Sekante
Kurvendiskussion
Es gilt, für eine gebrochenrationale Funktion, welche durch den Term f(x,p) = p/2·(x²+2·x-1)/(-x²-x-1) beschrieben wird, alle externen Tangenten an die durch diese beschriebene Kurve ermitteln zu lassen, wenn der Parameter P der Funktion die Werte
P = -4
P = -2
P = 4
annimmt und die Tangenten dieser Kurve durch Punkt P (4 / -4) verlaufen sollen.
Vorgehensweise und Lösung:
Nach einer Eingabe des Terms P/2*(X^2+2*X-1)/(-X^2-X-1), einer Bedienung der Schaltfläche Darstellen und der Definition des Punktes (4 / -4) durch einen Klick auf die Schaltfläche Punkt, sowie einer Veränderung der Rollbalkenposition auf die entsprechenden Parameterwerte, gibt das Programm bei einer festgelegten Untersuchungsbereichsweite von -5 £ x £ 5 folgendes aus:
Bei einer Positionierung des Rollbalkens Parameter P auf den Wert -4:
Die Kurve der Funktion f(x) = -4/2*(X^2+2*X-1)/(-X^2-X-1) besitzt eine externe Tangente t1, welche duch die Punkte P (4 / -4) und T1 (-3,136 / 0,666) verläuft.
Die Gleichung der Kurventangente, welche durch die Punkte P und T1 verläuft, lautet: Y = -0,65532*X - 1,38936
Bei einer Positionierung des Rollbalkens Parameter P auf den Wert -2:
Die Kurve der Funktion f(x) = -2/2*(X^2+2*X-1)/(-X^2-X-1) besitzt eine externe Tangente t1, welche durch die Punkte P (4 / -4) und T1 (-2,441 / 0,017) verläuft, sowie eine externe Tangente t2, welche durch die Punkte P (4 / -4) und T2 (-0,685 / -2,424) verläuft.
Die Gleichung der Kurventangente t1, welche durch die Punkte P und T1 verläuft, lautet: Y = 0,62501*X - 1,50872
Die Gleichung der Kurventangente t2, welche durch die Punkte P und T2 verläuft, lautet: Y = -0,31911*X - 2,64235
Bei einer Positionierung des Rollbalkens Parameter P auf den Wert 4:
Die Kurve der Funktion f(x) = 4/2*(X^2+2*X-1)/(-X^2-X-1) besitzt eine externe Tangente t1, welche durch die Punkte P (4 / -4) und T1 (-8,541 / 4,761) verläuft, sowie eine externe Tangente t2, welche durch die Punkte P(4 / -4) und T2 (-1,261 / -1,616) verläuft.
Die Gleichung der Kurventangente t1, welche durch die Punkte P und T1 verläuft, lautet: Y = -1,96915*X + 3,69554
Die Gleichung der Kurventangente t2, welche durch die Punkte P und T2 verläuft, lautet: Y = -0,86684*X - 0,52313

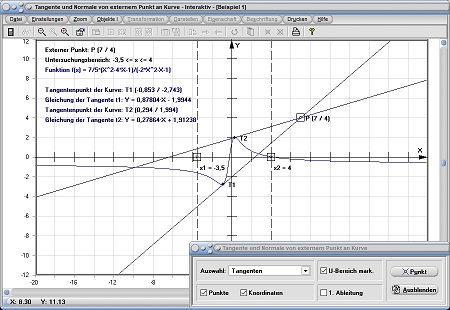

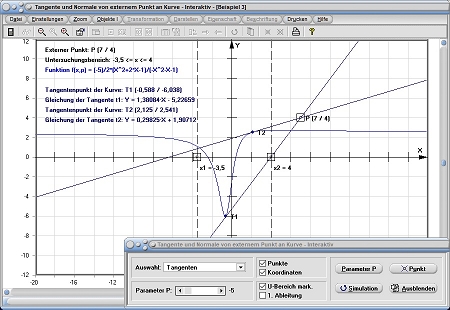

Grafische Darstellung - Beispiel 1

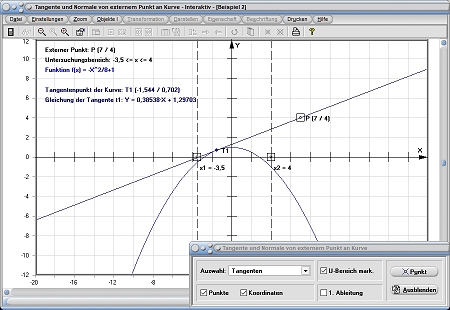

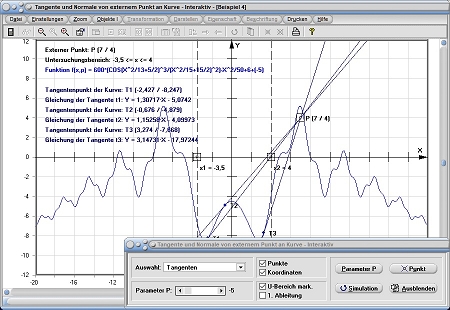

Grafische Darstellung - Beispiel 2
Grafische Darstellung - Beispiel 3
Grafische Darstellung - Beispiel 4

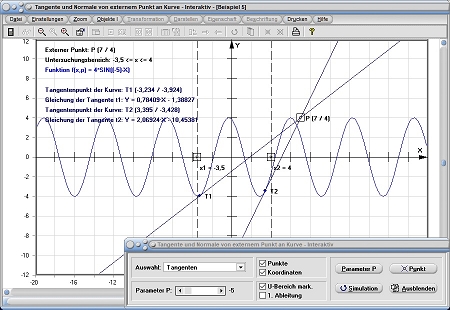

Grafische Darstellung - Beispiel 5

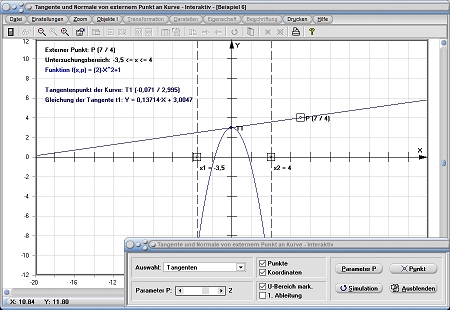

Grafische Darstellung - Beispiel 6

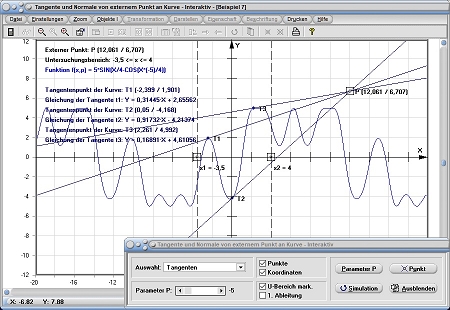

Grafische Darstellung - Beispiel 7
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Tangente zu finden.
