Steinersche Kreiskette
Modul Steinersche Kreiskette

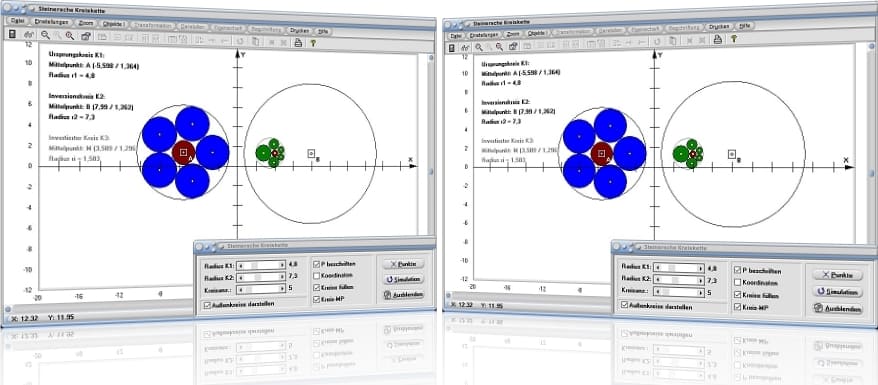

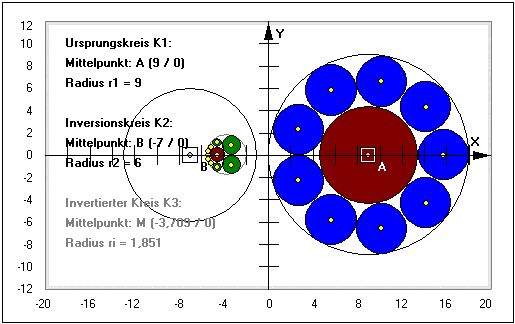

Im Unterprogramm [Geometrie] -[Inversion] - Steinersche Kreiskette kann die Erzeugung von Steiner-Ketten unter Anwendung von Kreisinversionen untersucht werden.
Sind zwei zentrisch angeordnete Kreise gegeben, von welchen einer innerhalb des anderen liegt, und werden in den größeren dieser beiden Tangentialkreise eingezeichnet, von welchen jeder seinen nächstliegenden, sowie den Außen- und Innenkreis berührt, so wird diese Anordnung als Steiner-Kette bezeichnet. Für sie gilt:
Verhältnis der großen und kleinen Kreisradien:
Radien der außen liegenden Tangentialkreise:
Ihre Mittelpunkte besitzen den Abstand vom Kreismittelpunkt:
mit:
a: Radius des Außenkreises
b: Radius des Innenkreises
n: Anzahl eingeschriebener Kreise
Wird mit den Kreisen dieser Anordnung eine Inversion am Kreis durchgeführt, so entstehen Steiner-Ketten. Diese Zusammenhänge können Sie sich in diesem Unterprogramm veranschaulichen.
Führen Sie Folgendes aus, um Sachverhalte bei einer Inversion dieser Art zu analysieren:
- Legen Sie durch die Bedienung des Schiebereglers Radius K1 den Radius des Ursprungskreises K1, des Schiebereglers Radius K2 den Radius des Inversionskreises K2, sowie des Schiebereglers Kreisanz. die Anzahl der im Ausgangskreis zu verwendenden Kreise fest.
- Möchten Sie die Mittelpunkte des Ausgangskreises, oder des Inversionskreises exakt positionieren, so bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Sollen die Positionen von Anfasspunkten mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

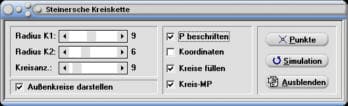

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Kreise füllen: Farbfüllung der Kreise ein-/ausschalten
- Kreis-MP: Darstellung der Kreismittelpunkte des Inversionskreises, der zu invertierenden Kreise, sowie des Außenkreises der Steinerschen Kreiskette ein-/ausschalten
- Außenkreise darstellen: Darstellung des Inversionskreises, der zu invertierenden Kreise, sowie des Außenkreises der Steinerschen Kreiskette ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Inversion eines Kreises am Kreis
Pappus-Kette
Legen Sie den Radius des Ursprungskreises K1 mit r1 = 5 fest und positionieren Sie den Mittelpunkt dessen bei A (-8 / 0). Wird der Radius des Inversionskreises K2 mit r2 = 6 festgelegt und sein Mittelpunkt mit B (4 / 0) bestimmt, so gibt das Programm Folgendes aus:
Für den Ursprungskreis K1:
Mittelpunkt: A (-4 / 0)
Radius: r1 = 1,513
Für den Inversionskreis K2:
Mittelpunkt: B (-8 / 0)
Radius: r2 = 6
Der durch Inversion des Kreises K1 an Kreis K2 entstandene Kreis K3 besitzt die Eigenschaften:
Mittelpunkt: M (-4,37 / 0)
Radius: ri = 1,513

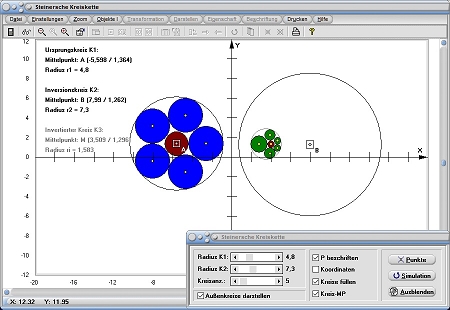

Grafische Darstellung - Beispiel 1

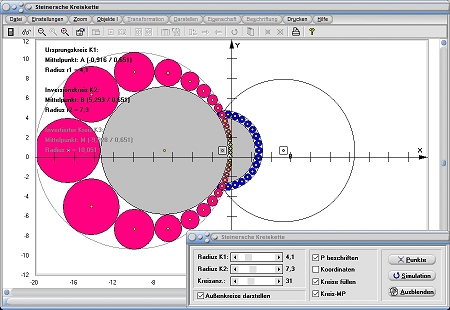

Grafische Darstellung - Beispiel 2

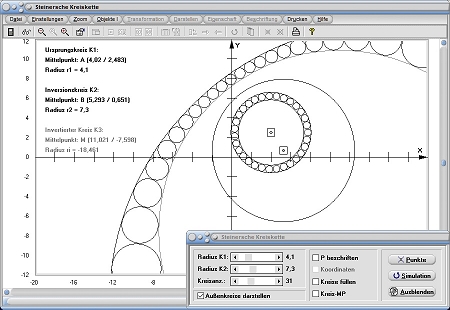

Grafische Darstellung - Beispiel 3
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Steiner-Kette zu finden.
