Rechenschieber
Modul Rechenschieber
Das Unterprogramm [Sonstiges] - Rechenschieber ermöglicht es, die Funktionsweise eines Rechenschiebers zu analysieren.
Ein Rechenschieber oder Rechenstab ist ein analoges Rechenhilfsmittel zur Durchführung von Grundrechenarten, vorzugsweise der Multiplikation und Division.
Das Prinzip eines Rechenschiebers besteht in der Addition oder Subtraktion von Strecken, die sich als Skalen auf dem festen und dem beweglichen Teil des Rechenschiebers befinden. Da es bis zu den frühen 1970er Jahren keine Möglichkeit gab, Berechnungen mit dem Taschenrechner oder mit dem Computer durchzuführen, galt der Rechenschieber als das wichtigste Recheninstrument seiner Zeit.
Ein Rechenschieber besteht aus einem Körper, auf dem meist mehrere parallel angeordnete Skalen angebracht sind, einer beweglichen Zunge (Schieber) mit gleichartigen eigenen Skalen sowie einem auf dem Körper verschiebbaren Läufer mit einer Querstrich-Markierung. Durch Verschieben der Skalen gegeneinander wird die Rechenoperation durchgeführt und die Ergebnisse können an der entsprechenden Zahlenwertstelle abgelesen werden. Die Läufermarkierung erlaubt das Einstellen von Werten zwischen den Skalenstrichen sowie das Ablesen an den auseinander liegenden parallelen Skalen.

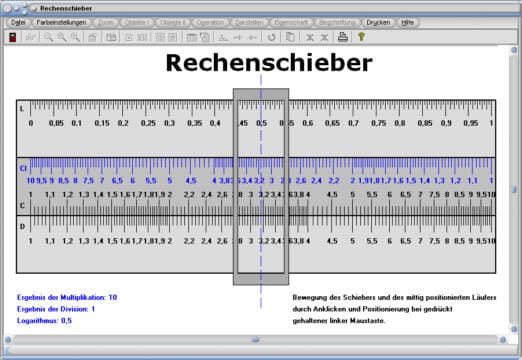

In diesem Modul können der Läufer (grau), sowie die Zunge (gelb) des Rechenschiebers durch Anklicken und Positionierung bei gedrückt gehaltener linker Maustaste bewegt werden.
Multiplikation:
Da die Skalen C und D auf dem Rechenschieber logarithmisch sind, erhält man durch die Addition zweier Strecken mit Hilfe dieser Skalen eine Summe aus zwei Logarithmen. Dies erreicht man, indem man den Zungenanfang der C-Skala über den ersten Faktor der D-Skala schiebt. Der Läufer wird jetzt über den zweiten Faktor auf der C-Skala geschoben, so dass das Ergebnis bei D abgelesen werden kann. Da die Summe der Einzel-Logarithmen der Logarithmus des Produktes ist, entspricht der abzulesende Summenwert dem Produkt.
Denn es gilt: lg(a·b) = lg(a) + lg(b)
Division:
Die Division ist die Umkehrung der Multiplikation. Somit ist es möglich den Quotienten zweier Zahlen über eine Differenz von Logarithmen ermitteln.
Es gilt: lg(a/b) = lg(a) - lg(b)
Durch die logarithmische Teilung der Skalen C und D verschiebt man die Zunge so, dass der Dividend auf der D-Skala unter dem Divisor auf der C-Skala steht. Der Quotient entspricht der Differenz der logarithmischen Strecken. Man kann ihn sofort an der D-Skala unter dem Zungenanfang der C-Skala ablesen, ohne den Läufer einmal verschoben zu haben.
Kehrwerte:
Die rot bezifferte Reziprok-Skala (Kehrwert-Skala) CI befindet sich auf der Zunge des Rechenschiebers und verläuft – im Gegensatz zu allen anderen Skalen – von rechts nach links. Sie stellt spiegelbildlich die C-Skala dar und dient somit zur Berechnung der Kehrwerte.
Addiert man mit dem Rechenschieber den Logarithmus einer Zahl zum Logarithmus von deren Kehrwert, so lässt sich das Ergebnis am Endstrich ablesen, also beim Logarithmus der Zahl 10. Da es beim Rechnen mit dem Rechenschieber lediglich auf die Ziffernfolge des Ergebnisses ankommt, kann die Zahl 10 durch 1 ersetzt werden. Ein Kehrwert lässt sich somit unmittelbar oberhalb des eigentlichen Wertes der Skala C auf der CI-Skala ablesen.
Logarithmen:
Um Logarithmen bestimmen zu können, benötigt man die gleichmäßig geteilte Logarithmen-Skala L, welche ebenfalls auf der Zunge des Rechenstabs aufgetragen ist. Durch die Logarithmen-Skala erhält man keine Ziffernfolge, sondern lediglich die Mantisse des Ergebnisses.
Gilt es den Zehnerlogarithmus einer Zahl zu bestimmen, so fixiert man den Logarithmanden mit dem Läufer auf C und liest die Mantisse auf der Skala L ab.
Die Logarithmen-Bestimmung wird vor allem zur Bestimmung von Potenzen und Wurzeln beliebiger Exponenten verwendet. Da jedoch durch jeden kleinen Fehler bei der Ermittlung des Logarithmus die Genauigkeit deutlich beeinträchtigt wird, dient diese Methode lediglich für Überschlagsrechnungen.
Hinweis:
Rechenschieber erlauben die Durchführung weiterer Operationen. Aus Gründen der Übersichtlichkeit wurde auf die Darstellung weiterer Skalen (z.B. für Quadratzahlen, Kubikzahlen etc.) verzichtet.
Beispiel 1:
Berechne mit dem Rechenschieber: 8.5 / 4.5
Nach einem Klick auf den grauen Läufer und einer Positionierung der Fadenlinie dessen auf den Strich der Skala D bei 8.5, sowie einer Positionierung des Skalenwerts 4.5 des gelben Schiebers (Zunge) an der Fadenlinie, kann auf Skala D beim Wert "1" der Skala C der Wert 1.88 abgelesen werden.
Der exakte Wert beträgt ca. 1.888888.
Beispiel 2:
Berechne mit dem Rechenschieber: 3.5 * 4.5
Nach einem Klick auf den grauen Läufer und einer Positionierung der Fadenlinie dessen auf den Strich der Skala D bei 3.5, sowie einer Positionierung des Skalenwerts CI = 4.5 (obere Skala) des gelben Schiebers (Zunge) an der Fadenlinie, kann auf Skala D beim Wert "1" der Skala C der Wert 15.75 abgelesen werden.
Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.
Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.
Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.
Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.
Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.
Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind,können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.
Bild 1
Bild 2
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Rechenschieber zu finden.
Zahlenstrahl - Römische Zahlen - Schriftliche Addition - Schriftliche Subtraktion - Schriftliche Multiplikation - Schriftliche Division - Schriftliche Potenzierung - Aussagenlogik - Zahltypumwandlung - Zinsrechnung - Zinseszinsrechnung grafisch - Annuitätentilgung - Jahreszinsrechnung - Physikalische Größen - Materialkonstanten - Fachbegriffe Deutsch - Englisch - Mandelbrot- und Juliamengen - Zusammenhänge Mandelbrot-Juliamengen - Sierpinski-Dreieck - Koch-Kurve - Feigenbaum-Diagramm - Lindenmayer-System - Lindenmayer-System II - Logistische Gleichung I - Logistische Gleichung II - Diagramme - Tortendiagramm - Kryptografie - Raumgittermodelle (3D) - Paare geordnet - Kalender - Rechnen mit selbstdefinierten Formeln - Zeichenprogramm - Tangram - Tetris - Spiel 15 - Türme von Hanoi - Dame - Schach - Logische Verknüpfungen - Dualzahl - Dezimalzahl - Zinsrechnung - Interaktiv - Tageszinsrechnung - Interaktiv - Zins und Zinseszins - Annuitätentigung - Interaktiv - Iterated function systems IFS - Acht-Damen-Problem - Rucksack-Problem - Weltzeiten - Josephus-Problem - Chinesisches Solitaire

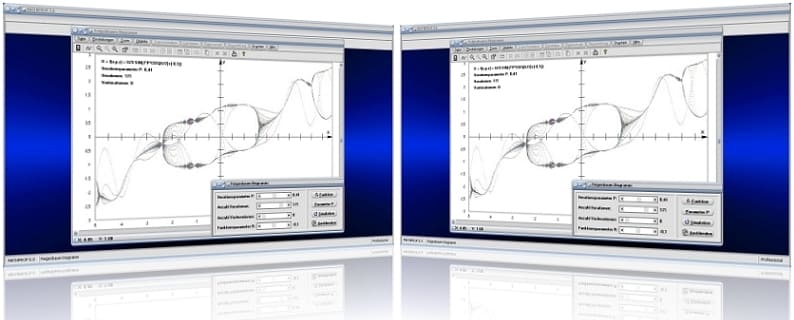

MathProf 5.0 - Unterprogramm Feigenbaum-Diagramm
