Punkt-Steigungs-Form einer Geraden


MathProf - Gerade - Punkt-Richtungs-Form - Steigungsform - Lineare Funktionen - Gleichung - Funktionsgleichung - Funktionsgleichungen - Beispiel - Steigung - Steigungswinkel - Punktsteigungsform - Geradengleichung - Punkt-Steigungs-Form - Punktrichtungsgleichung - Achsenschnittpunkte - Darstellen - Rechner - Berechnen
Modul Punkt-Richtungsform einer Gerade



Mit Hilfe des Unterprogramms [Geometrie] - [Gerade] - Punkt-Richtungs-Form können Geraden in Punkt-Richtungs-Form (Punktsteigungsform) untersucht werden.




MathProf - Gerade - Punkt-Richtungs-Form - Formel - Nullstelle - Schnittwinkel - Gleichung - Abstand - Steigungswinkel - Achsenschnittpunkte - Punktsteigungsform - Lineare Funktion - Geradengleichung - y-Achsenabschnitt - Punkt-Steigungs-Form - Punktrichtungsgleichung - Darstellen - Rechner - Berechnen




Geradengleichungen in der Ebene können u.a. in einer der folgenden Formen definiert werden:

  • Achsenabschnittsform

  • Punkt-Richtungs-Form (Steigungsform - Kartesische Normalform)

  • Zwei-Punkte-Form

  • Hessesche Normalenform

  • Allgemeine Form


In diesem Modul können Sie lineare Funktionen untersuchen, die in Punkt-Richtungs-Form (Punktsteigungsform) vorliegen. Geraden, die in dieser Form beschrieben werden, besitzen in Punkt A (x1;y1) die Steigung (den Steigungsfaktor):

Gerade - Punkt-Richtungsform - Gleichung
(Steigungsformel)

Die Gleichung einer Gerade dieser Form besitzt die Gestalt y = mx+b. Terme der Form mx+b werden als Terme ersten Grades oder lineare Terme bezeichnet.

Urprungsgerade:

Bei einer Ursprungsgerade handelt es sich um eine Gerade, welche durch den Koordinatenursprung (0|0) verläuft.

Sonderfälle:

b = 0: Gleichung einer Ursprungsgerade
y = 0: Gleichung der x-Achse
x = 0: Gleichung der y-Achse
y = x: Gleichung der Winkelhalbierenden des 1. und 3. Quadranten
y =- x: Gleichung der Winkelhalbierenden des 2. und 4. Quadranten


Proportionale Funktion:

Jede lineare Zuordnung ist eine proportionale Beziehung. Eine proportionale Zuordnung ist eine Sonderform der linearen Zuordnung. Hierbei handelt es sich um eine lineare Zuordnung, welche einen Achsenabschnitt von 0 besitzt. Die Zuordnungsvorschrift für proportionale Beziehungen lautet y = p
x. Eine Funktion mit einer derartigen Zuordnungsvorschrift wird als proportionale Funktion bezeichnet. Die Graphen derartiger Funktionen sind Geraden. Eine lineare Zuordnung besitzt die allgemeine Form f(x) = m⋅x+b. Geraden dieser Art lassen sich in diesem Teilprogramm darstellen und untersuchen. Ist b = 0, so liegt eine proportionale Funktion vor, ist m = 0, so handelt es sich um eine konstante Funktion.

Das Programm ermittelt für eine Funktion dieser Art:

  • Achsenabschnitt b der Geraden
  • Gleichung der Geraden in Punkt-Richtungs-Form (Punktsteigungsform)
  • Abstand der Geraden vom Ursprung
  • Nullstelle der Geraden
  • Gleichungen der Winkelhalbierenden zweier Geraden dieser Form
  • Schnittpunkt zweier Geraden dieser Form
  • Achsenschnittpunkte der Geraden


Darstellung


Gehen Sie folgendermaßen vor, um Untersuchungen mit Geraden dieser Art durchzuführen:


  1. Stellen Sie mit dem Schieberegler Steigung m auf dem Bedienformular den Wert für die Steigung m der Geraden ein.

  2. Möchten Sie die Koordinatenwerte eines Punkts (z.B. Punkt A) exakt festlegen, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

  3. Um die Position eines Fangpunkts mit der Maus zu verändern, klicken Sie in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

  4. Sollen gleichzeitig zwei Geraden dieser Art dargestellt und der Schnittpunkt sowie die Winkelhalbierenden dieser ausgegeben werden, so aktivieren Sie die Kontrollkästchen 2 Geraden und die Kontrollkästchen SP sowie WH.

  5. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die Werte für Schrittweite, Verzögerung bzw. die Anzahl zu verwendender Winkelschritte einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

Arbeitsblätter - Unterrichtsmaterialien - Nutzung zu Unterrichtszwecken


Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Aufgaben - Lernen - Üben - Übungen


Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Animationsprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Verstehen sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema der Mathematik. Durch seine einfache interaktive Handhabbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Untersuchungen hierzu. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens sowie als Unterstützung bei der Bearbeitung von Anwendungsaufgaben genutzt werden. Des Weiteren eignet es sich auch als Begleiter bei der Bearbeitung von Abituraufgaben sowie zur Vorbereitung auf Klassenarbeiten, zur Unterstützung bei der Abiturvorbereitung und zur Intensivierung des erforderlichen Wissens beim Abitur (Abi) im Mathe-Leistungskurs (LK).

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Eine mathematische Herleitung dient dazu, zu erklären, weshalb es zu einer Aussage kommt. Derartige Folgerungen sind unter anderem dazu dienlich, um zu verstehen, weshalb eine Formel bzw. Funktion Verwendung finden kann. Dieses Modul kann auch in diesem Fall hilfreich sein und ermöglicht es durch dessen Nutzung oftmals, einer entsprechenden Herleitung bzw. einem mathematischen Beweis zu folgen, oder einen Begriff zum entsprechenden Fachthema zu erklären.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.


Video



Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

 Weitere Videos zu einigen in MathProf implementierten Modulen sind auf Youtube unter den folgenden Adressen abrufbar:

Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im RaumStrecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-AchseRotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum IIAnalyse impliziter Funktionen im Raum - Flächen in Parameterform IFlächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten IFlächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in ZylinderkoordinatenRaumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im RaumKugel und Gerade - Kugel - Ebene - PunktRaumgittermodelle


Bedienformular



MathProf - Gerade - Winkelhalbierende - Punkte - Lagebeziehung  - Geradengleichung


Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

  • Punkt beschriften: Beschriftung relevanter Geradenpunkte ein-/ausschalten
  • Koordinaten: Anzeige der Koordinaten relevanter Geradenpunkte ein-/ausschalten
  • Hilfslinien: Darstellung von Hilfslinien ein-/ausschalten


Allgemein



Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.



Weitere Themenbereiche



Achsenabschnittsform einer Geraden

Zwei-Punkte-Form einer Geraden

Hessesche Normalenform einer Geraden

Allgemeine Form einer Geraden

Gerade - Gerade

Gerade - Gerade - Interaktiv

Gerade - Punkt

Gerade – Punkt - Interaktiv

Geradensteigung



Beispiel für eine lineare Funktion in Punkt-Steigungsform


Nach Eingabe der Koordinatenwerte des Punktes A (6 / 2) und der Festlegung der Steigung der Gerade auf den Wert m = -1,5, gibt das Programm folgende Werte für die Eigenschaften der Gerade aus:

Gleichung der Geraden (Punktsteigungsform): Y = m·x+b = -1,5·x+11

Steigung der Geraden: m = -1,5

Achsenabschnitt: b = -m·x+y = 11

Abstand der Geraden vom Ursprung: d = 6,102

Nullstelle der Geraden: N (7,333 / 0)

Schnittpunkt der Geraden mit der Y-Achse: Sy (0 / 11)



Werden die Kontrollkäschen 2 Geraden, WH sowie SP aktiviert und wird für die zweite Gerade der Koordinatenwert des Punkts durch welchen diese verlaufen soll mit B (2 / -3) und für die Steigung dieser, durch die Positionierung des dafür zur Verfügung stehenden Rollbalkens, ein Wert von m2 = -5 festgelegt, so ermittelt das Programm zusätzlich:



Für die zweite Gerade durch Punkt B:



Gleichung der Geraden: Y = m·x+b = -5·x+7

Steigung der Geraden: m = -5

Achsenabschnitt: b = -m·x+y = 7

Abstand der Geraden vom Ursprung: d = 1,373

Nullstelle der Geraden: N (1,4 / 0)

Schnittpunkt der Geraden mit der Y-Achse: Sy (0 / 7)



Für die Gleichungen der Winkelhalbierenden beider Geraden gibt das Programm aus:



Winkelhalbierende 1: Y = -2,414·X+9,955

Winkelhalbierende 2: Y = 0,414·X+13,188



Der Schnittpunkt beider Geraden wird ermittelt mit: S (-1,143 / 12,714)


Weitere Screenshots zu diesem Modul



MathProf - Gerade - Geradengleichung bestimmen - Gerade plotten - Gerade verschieben - Definition - Anstieg - Steigende Gerade - Gleichung - Funktionsgleichung - Funktionsgleichungen - Beispiel - Achsenschnittpunkte - Punktsteigungsform - Steigung - y-Achsenabschnitt - Rechner - Berechnen

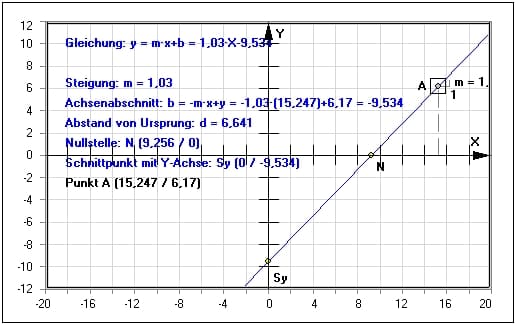

Grafische Darstellung - Beispiel 1

MathProf - Gerade - Parametergleichung - Winkel - Eigenschaften - Hauptform - Neigungswinkel - Punktrichtungsgleichung - Geradengleichungen - Steigung - Funktion - Geometrie - Formel - Beispiel - Lineare Funktion - Punktsteigungsform - Nullstelle - Achsenschnittpunkte - Darstellen - Rechner - Berechnen

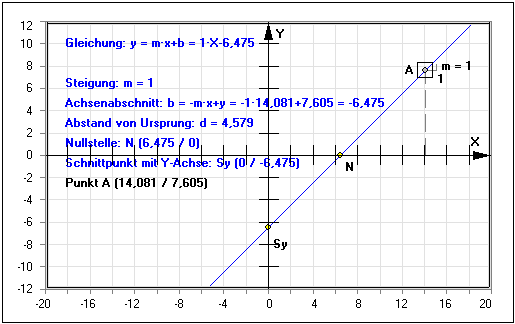

Grafische Darstellung - Beispiel 2

MathProf - Geraden - Lineare Zuordnung - Proportionale Zuordnung - Proportionale Beziehung - Zuordnung - Zuordnungsvorschrift - Zeichnen - Abstand - Punkte - Beispiel - Formel - Steigungswinkel - Geradengleichung - Geradendarstellung - Achsenabschnitt - Steigungsformel - Achsenschnittpunkte - Darstellen - Rechner - Berechnen

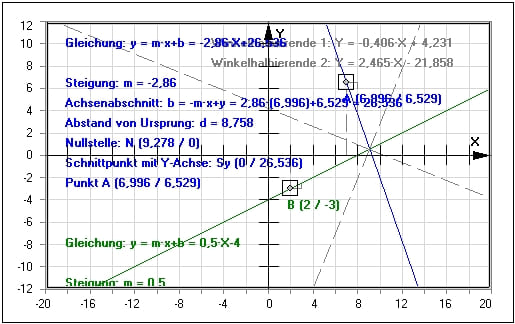

Grafische Darstellung - Beispiel 3

MathProf - Geraden - Steigungsform - Schnittpunkt - Schnittwinkel - Graphen linearer Funktionen - Lineare Funktionen zeichnen - Geradenkreuzung - Steigungsfaktor - Winkelhalbierende - Zeichnen - Punkte - Beispiel -  Geradendarstellung - Windschiefe Geraden - X-Wert - Y-Wert - Steigungsformel - Darstellen - Rechner - Berechnen

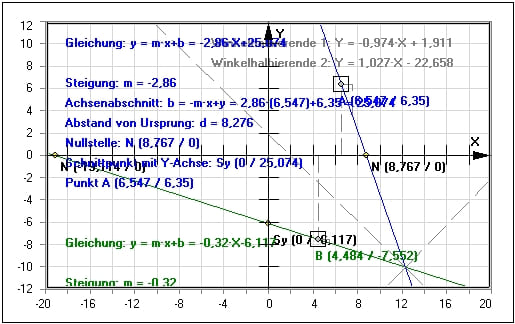

Grafische Darstellung - Beispiel 4

MathProf - Gerade - Steigung einer Gerade - Proportionale Funktion - Kartesische Normalform - Geradenschnitt - Schnittpunkt zweier Geraden - Steigungsform - Formel - Darstellen - Gleichung - Steigung - Nullstelle - Winkel - Geradengleichung - Beispiel - Steigungswinkel - Rechner - Berechnen

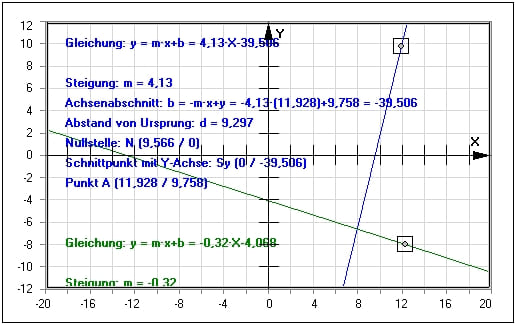

Grafische Darstellung - Beispiel 5


Screenshots und Kurzbeschreibungen einiger Module zu entsprechenden Themenbereichen

Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.

Nützliche Infos zu diesem Themengebiet



Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Punkt-Steigungsform zu finden.



Weitere implementierte Module zum Themenbereich Geometrie

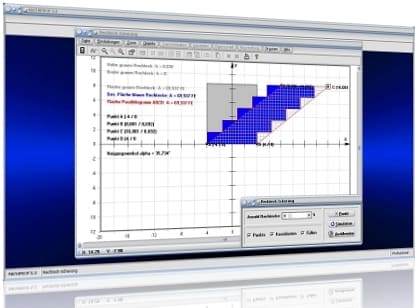

MathProf - Scherung - Rechteck - Cavallieri-Prinzip - Cavalierisches Prinzip - Prinzip von Cavalieri - GeometrieMathProf - Scherung - Rechteck - Cavallieri-Prinzip - Cavalierisches Prinzip - Prinzip von Cavalieri - Geometrie
