Pappus-Kette
Modul Pappus-Kette

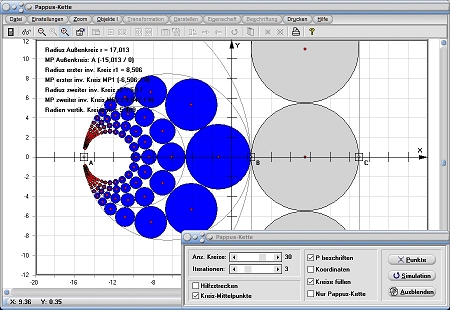

Im Unterprogramm [Geometrie] - [Inversion] - Pappus-Kette kann die Erzeugung von Pappus-Ketten unter Anwendung von Kreisinversionen untersucht werden.
Pappus-Kreise können auch durch Inversion am Kreis erzeugt werden. Hierzu wird ein Außenkreis gezeichnet, dessen Mittelpunkt auf der Abszisse liegt. An eine Seite des Kreises wird eine vertikale Tangente gelegt. Zwischen dieser und einer, zur Tangente parallelen Gerade werden Kreise gezeichnet, die sich, sowie die beiden Vertikalen berühren.
Werden die beiden Geraden am Außenkreis invertiert, so entstehen zwei ineinanderliegende Kreise. Werden die vertikal angeordneten Kreise invertiert, so entstehen die Kreise des Pappus. Die Mittelpunkte der Kreise, die zur Pappus-Kette gehören, liegen auf einer Ellipse.
Werden die durch Inversion erzeugten Kreise erneut invertiert, so entstehen wiederum Kreisketten. Die Anzahl durchzuführender Inversionen stellen Sie am Rollbalken Iterationen ein. Mit wievielen Kreisen Inversionen durchgeführt werden sollen, legen Sie durch die Bedienung des Rollbalkens Anz. Kreise fest.
Führen Sie Folgendes aus, um Pappus-Ketten erzeugen zu lassen:
- Bedienen Sie die Schieberegler Anz. Kreise und Iterationen, um o.a. Einstellungen vorzunehmen.
- Möchten Sie die Abszissenkoordinaten von Fangpunkten exakt positionieren, so bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Sollen die Positionen von Anfasspunkten mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Wird das Kontrollkästchen Hilfsstrecken aktiviert, so werden die Strecken von den Mittelpunkten der zu invertierenden Kreise zum Mittelpunkt des Außenkreises dargestellt. Diese verlaufen durch die Mittelpunkte der zuerst erzeugten Kreiskette.

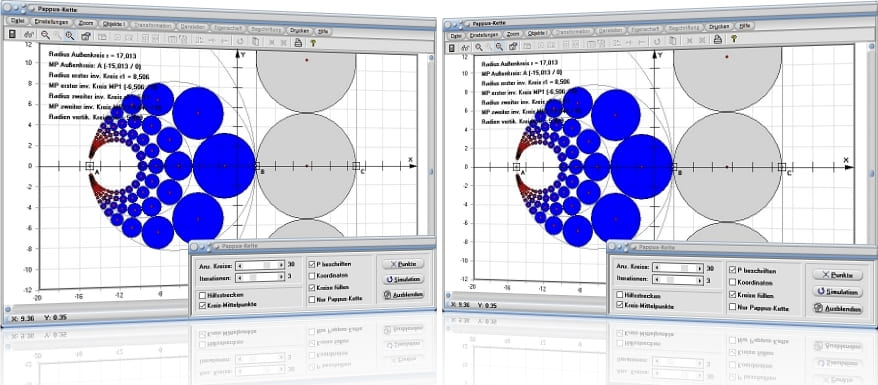

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

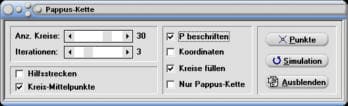

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Kreise füllen: Farbfüllung der Kreise ein-/ausschalten
- Nur Pappus-Kette: Ausschließliche Darstellung der Pappus-Kette ein-/ausschalten
- Kreis-Mittelpunkte: Darstellung der Kreismittelpunkte der Ausgangskreise, wie der invertierten Kreise ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Inversion eines Kreises am Kreis
Steinersche Kreiskette
Pappus-Kreise

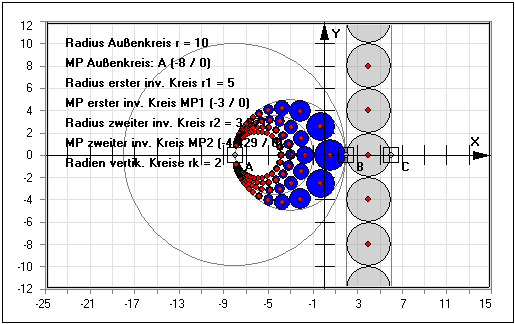

Wird die Anzahl darzustellender Kreise auf 30 eingestellt und werden die Koordinatenwerte der Punkte mit A (-10 / 0), B (1 / 0) und C (6 / 0) festgelegt, so gibt das Programm Folgendes aus:
Radius des Außenkreises: r = 11
Mittelpunkt des Außenkreises: A (-10 / 0)
Radius des ersten durch Inversion erzeugten Kreises: r1 = 5,5
Mittelpunkt des ersten, durch Inversion erzeugten, Kreises: MP1 (-4,5 / 0)
Radius des zweiten durch Inversion erzeugten Kreises: r2 = 3,781
Mittelpunkt des zweiten, durch Inversion erzeugten, Kreises: MP2 (-6,219 / 0)
Radien der vertikal angeordneten Kreise: rk = 2,5
Grafische Darstellung - Beispiel 1

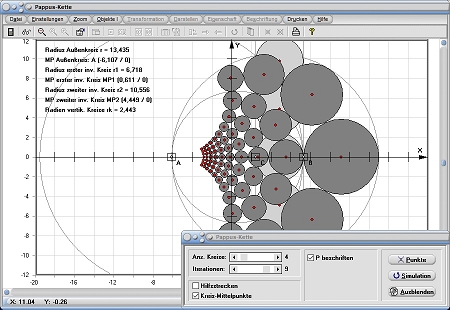

Grafische Darstellung - Beispiel 2

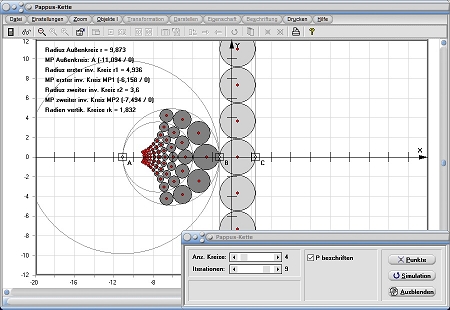

Grafische Darstellung - Beispiel 3
