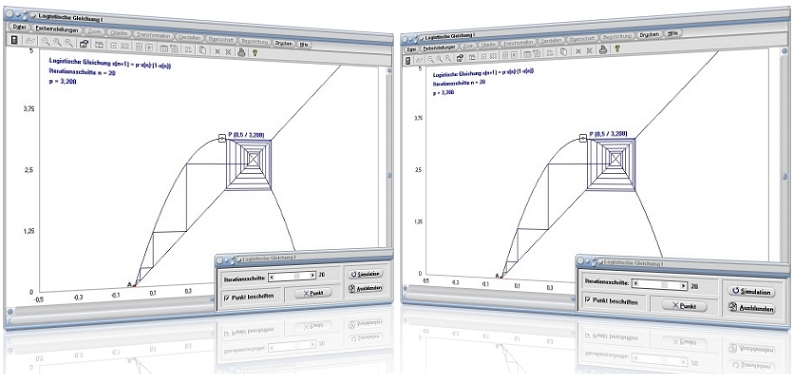

Modul Logistische Gleichung I


Mit Hilfe des kleinen Moduls [Sonstiges] - [Logistische Gleichung] - Logistische Gleichung I kann die in der Chaostheorie häufig verwendete, sogenannte Logistische Gleichung untersucht werden.

Die Funktion x_neu = p·(1-x_alt)·x_alt wird als logistische Gleichung bezeichnet und wurde vom Belgier Pierre Francois Verhulst (1804 - 1849) als Modell für die Entwicklung von Populationen vorgeschlagen. In diesem Programmteil kann das Verhalten dieser Funktion in Abhängigkeit vom Parameter p untersucht werden. Dieses wird vom Startwert x_alt (0  ≤ x_alt ≤ 1) und dem Parameter p (0 ≤ p ≤ 4) beeinflusst.

Der Parameter p repräsentiert hierbei gewissermaßen den Grad des chaotischen Verhaltens. Innerhalb eines Wertebereichs für x_alt von 0 bis 3 besitzt die Funktion einen fixen Wert, zwischen den Werten 3 und 3,5 zeigt sie periodisches Verhalten und ab einem Wert von ca. 3,57 weist sie chaotisches Verhalten auf.

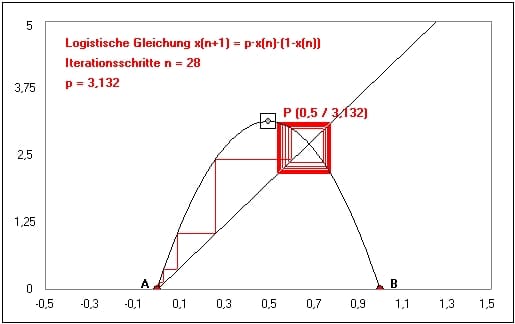

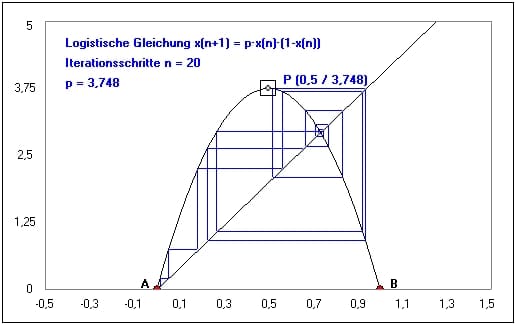

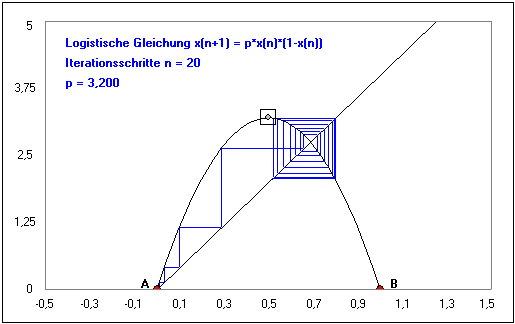

In diesem Programmteil wird die Funktion f(x) = y = x·(1-x) innerhalb des Wertebereichs ihrer beiden Nullstellen 0 und 1 dargestellt. Nach der Definition eines Startwerts x(0) stellt die Iteration ein schrittweises Pendeln ('Treppe') zwischen der Funktion y = x·(1-x) und einer Geraden dar. In Abhängigkeit vom Faktor p nähert sich diese Streckenfolge immer mehr dem Schnittpunkt der Funktionen f(x) = y = x (Gerade) und f(x) = y = x·(1-x). Je größer der Parameter p gewählt wird, desto chaotischer wird das Verhalten dieser Streckenfolge (Verlauf der 'Treppe') (Näheres siehe Fachliteratur).



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.


Zusammenhänge oben aufgeführter Art zu diesem Fachthema können Sie analysieren, wenn Sie folgende Schritte ausführen:


1. Legen Sie durch die Bedienung der Schieberegler Iterationsschritte auf dem Bedienformular die Anzahl zu verwendender Iterationsschritte fest.

2. Möchten Sie den Parameter p durch eine Festlegung von Punktkoordinaten definieren, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen wird dieser, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

3. Soll Parameter p mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.

4. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die zu verwendenden Werte für Schrittweite bzw. Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung des entsprechenden Kontrollkästchens folgende zusätzliche Einstellung vornehmen:


• Punkt beschriften: Beschriftung des Punktes P (Parameter) ein-/ausschalten

Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben.

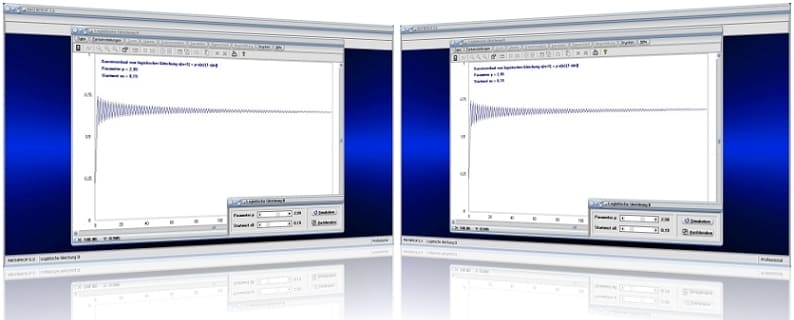

Logistische Gleichung II


Grafische Darstellung - Beispiel 1


Grafische Darstellung - Beispiel 2


Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Logistische Gleichung zu finden.
