Modul Lindenmayer-System


Das Unterprogramm [Sonstiges] - Lindenmayer-System ermöglicht die Darstellung von Fraktalen des Lindenmayer-Systems.

Lindenmayer-Systeme wurden 1968 vom Biologen Aristid Lindenmeyer zur Beschreibung von biologischem Wachstum vorgeschlagen. Mit wenigen Axiomen sollte es möglich sein, die enorme Vielfalt der Formen in der Biologie zu beschreiben.


Ein Lindenmayer-System bildet, von einem Startwert ausgehend weitere Strukturen, indem eine Zeichenregel zur Darstellung von Strecken durch weitere Zeichenregeln ersetzt wird.

Die zu verwendenden Symbole zur Beschreibung einer Regel haben folgende Bedeutung:

• F ... gehe eine bestimmte Strecke vorwärts


• + ... drehe die Zeichenrichtung um einen vorgegebenen Winkel gegen den Uhrzeigersinn


• - ... drehe die Zeichenrichtung um einen vorgegebenen Winkel im Uhrzeigersinn


•  [] ... führe zunächst alle Ersetzungen aus, die innerhalb der eckigen Klammern angegeben sind und setze dann am Ende der zweiten eckigen Klammer fort


Der Startwinkel ist der Winkel, welchen die erste Strecke bezüglich der Horizontale besitzt. Dieser wird im Eingabefeld Startwinkel festgelegt. Im Eingabefeld Winkel definieren Sie den Winkel in Grad, der bei Durchführung einer Drehung zu verwenden ist. Bei Festlegung der Anzahl durchzuführender Iterationen, die im Eingabefeld Iterationen definiert wird, gilt es zu beachten, dass diese entscheidenden Einfluss auf die Dauer der Berechnungs- bzw. Darstellungszeit ausübt. Die Länge einzelner darzustellender Linien legen Sie durch die Eingabe eines ganzzahligen Werts in das Feld Linienlänge fest.


Darstellung

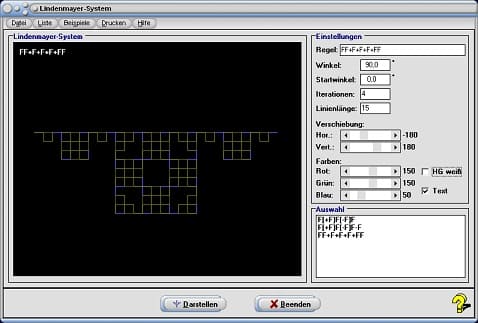

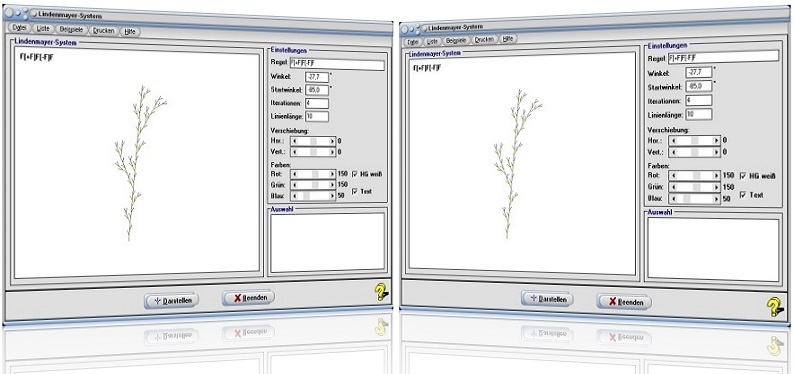

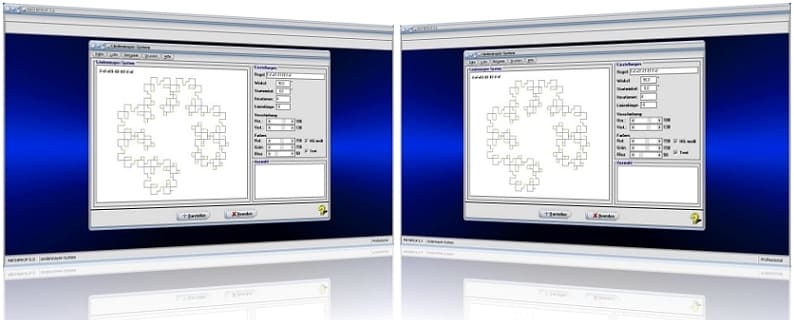

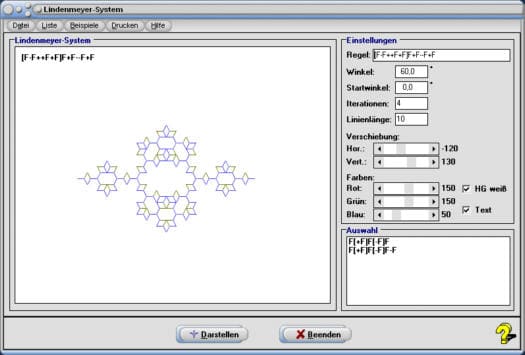

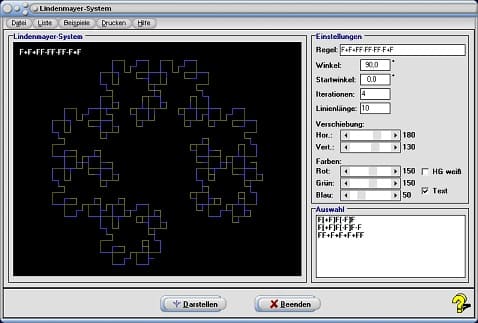

Gehen Sie folgendermaßen vor, um sich Fraktale des Lindenmayer-Systems in diesem Modul darstellen zu lassen:


1. Definieren Sie die zu verwendende Zeichenfolge im Eingabefeld Regel, oder führen Sie einen Doppelklick auf einen Eintrag in der zur Verfügung stehenden Tabelle aus.


2. Legen Sie die Werte für Winkel, Startwinkel, die Anzahl durchzuführender Iterationen und der zu verwendenden Linienlänge in den dafür vorgesehenen Eingabefeldern fest.


3. Verwenden Sie die Rollbalken Hor. und Vert. um die Lage der Darstellung horizontal bzw. vertikal zu positionieren.


4. Um Farbwerte der Linien der Folge einzustellen, bewegen Sie die drei auf dem Bedienformular zur Verfügung stehenden Schieberegler Rot, Grün, Blau zur Einstellung der RGB-Werte.


5. Bedienen Sie die Schaltfläche Darstellen.

Möchten Sie eine Zeichenfolge speichern, so positionieren Sie den Mauscursor über dem Eingabefeld Regel, bedienen die rechte Maustaste und wählen den Eintrag Regel speichern im Popupmenu. Um eine gespeicherte Regel aus der Tabelle zu löschen, fokussieren Sie den entsprechenden Eintrag in dieser, bedienen die rechte Maustaste und wählen den Popup-Menüeintrag Regel löschen.

Soll die Definitionsgleichung der Zeichenfolge innerhalb des Darstellungsbereichs ausgegeben werden, so aktivieren Sie das Kontrollkästchen Text. Möchten Sie, dass die Darstellung des Lindenmayer-Systems auf weißem Hintergrund ausgegeben wird, so aktivieren Sie das Kontrollkästchen HG weiß.



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Feigenbaum-Diagramm

Lindenmayer-System II

Beispiel 1


Beispiel 2


Die bekannte "Kochkurve" kann mit Hilfe des Lindenmayer-Systems folgendermaßen beschrieben werden:

F+F--F+F

Gehe die Strecke nach vorwärts – drehe 60° gegen den Uhrzeigersinn – gehe die Strecke nach vorwärts – drehe zweimal 60° im Uhrzeigersinn – gehe die Strecke nach vorwärts – drehe 60° gegen den Uhrzeigersinn – gehe die Strecke nach vorwärts.

Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Lindenmayer-System sowie unter Wikipedia - L-System zu finden.
