MathProf - Kreisteile - Kreisausschnitt - Kreisradius - Winkel - Kreissehne
Fachthema: Kreisausschnitt - Interaktiv
MathProf - Geometrie - Software für interaktive Mathematik zum Lösen verschiedenster Aufgaben und zur Visualisierung relevanter Sachverhalte mittels Simulationen, 2D- und 3D-Animationen für die Schule, das Abitur, das Studium sowie für Lehrer, Ingenieure, Wissenschaftler und alle die sich für Mathematik interessieren.
Online-Hilfe
für das Modul zur Durchführung von interaktiven Untersuchungen mit einem Kreisausschnitt.
Neben der Veränderbarkeit des Radius des Kreises besteht die Möglichkeit der Änderung der Höhe des Kreisausschnitts oder seines Winkels.
Das Berechnen der Werte erforderlicher Größen in diesem Unterprogramm erfolgt zur Echtzeit. Der Rechner stellt die entsprechenden Zusammenhänge unmittelbar nach Eintritt einer interaktiven Operation dar. Jedes relevante Ergebnis einer durchgeführten Berechnung zu diesem Fachthema wird aktualisiert ausgegeben.
Weitere relevante Seiten zu diesem Programm
Durch die Ausführung eines Klicks auf die nachfolgend gezeigte Schaltfläche gelangen Sie zur Startseite dieser Homepage.
Themen und Stichworte zu diesem Modul:Kreisteile - Kreisausschnitt - Kreisradius - Winkel - Kreissehne - Fläche - Bogenlänge - Sehne - Sehnenlänge - Kreisumfang - Kreis - Sektor - Höhe - Winkel - Rechner - Berechnen - Darstellen - Zeichnen |
Kreisausschnitt – Interaktiv
Modul Kreisausschnitt - Interaktiv
Das Unterprogramm [Geometrie] - [Kreisausschnitt - Kreissegment] - Kreisausschnitt - Interaktiv ermöglicht die Durchführung interaktiver Untersuchungen mit Kreisausschnitten.
Alternative 1:
- Aktivieren Sie den Kontrollschalter Höhe.
- Klicken Sie in einen rechteckig umrahmten Mausfangbereich und bewegen Sie den Mauscursor bei gedrückt gehaltener Maustaste nach oben oder nach unten. Mit den seitlich angeordneten Punkten können Sie die Höhe des Kreisausschnitts festlegen, mit dem oben angeordneten Punkt den Radius des Kreises verändern.
- Möchten Sie die vertikale Position von Punkten exakt festlegen, so können Sie die Schaltfläche Punkte auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
Alternative 2:
- Aktivieren Sie den Kontrollschalter Winkel.
- Legen Sie den Kreisradius durch eine Bedienung des Schiebereglers Radius fest.
- Benutzen Sie den Schieberegler Winkel um den Winkel zur Festlegung des Ausschnitts zu verändern.
- Soll der Kreisausschnitt um den Koordinatenursprung gedreht werden, so bedienen Sie den Rollbalken Rot.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkt P: Beschriftung des oberen Anfasspunkts P des Kreisausschnitts ein-/ausschalten
- Koordinaten: Anzeige der Koordinaten der Anfasspunkte des Kreisausschnitts ein-/ausschalten
- Füllen: Farbfüllung des Kreisausschnitts ein-/ausschalten
- Details: Anzeige detaillierter Bezeichnungen ein-/ausschalten
- Kreis: Darstellung des gesamten Kreises ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Kreisausschnitt
Kreissegment – Interaktiv
Beispiel 1:
Wurde der Kontrollschalter Höhe aktiviert, der obere Mausfangpunkt P auf die Position (0 / 4) gesetzt und für die Punkte A und B ein y-Koordinatenwert von 3 festgelegt, so werden für die Eigenschaften des Kreises und den Kreisausschnitt folgende Werte ausgegeben:
Radius des Kreises: r = 4
Umfang des Kreises: U = 25,133
Fläche des Kreises: Ak = 50,265 FE
Winkel alpha: 82,819°
Länge des Kreisbogens zwischen den Punkten A und B: b = 5,782
Fläche des Sektors AMB: A = 11,564 FE
Für den Schwerpunkt des Kreisausschnitts ermittelt das Programm die Koordinaten: S (0 / 2,441)
Die Ortskoordinatenwerte der Punkte A und B lauten:
A (-2,646 / 3)
B (2,646 / 3)
Beispiel 2:
Wurde der Kontrollschalter Winkel aktiviert, die Positionen der Rollbalken Radius und Winkel auf die Werte r = 10 und a = 125° eingestellt und wird die Position des Rollbalkens Rot. auf dem Wert 0 belassen, so gibt das Programm Folgendes aus:
Radius des Kreises: r = 10
Umfang des Kreises: U = 62,832
Fläche des Kreises: A = 314,159 FE
Winkel alpha: 125°
Länge des Kreisbogens zwischen den Punkten A und B: b = 21,817
Fläche des Sektors AMB: A = 109,083 FE
Für den Schwerpunkt des Kreisausschnitts ermittelt das Programm die Koordinaten: S (0 / 5,421).
Die Ortskoordinatenwerte der Punkte A und B lauten:
A (-8,87 / 4,617)
B (8,87 / 4,617)

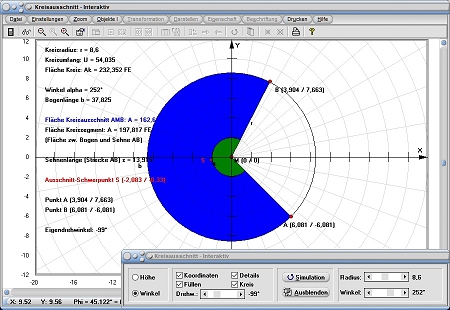

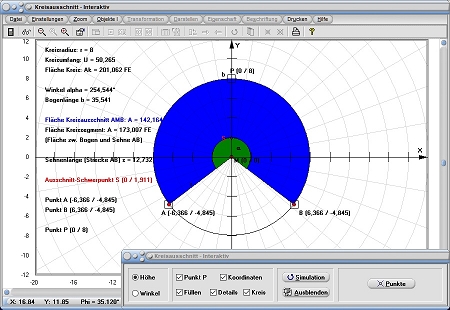

Grafische Darstellung - Beispiel 1

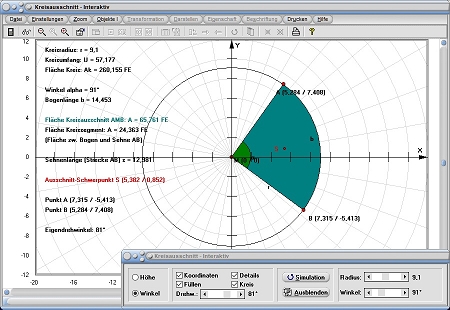

Grafische Darstellung - Beispiel 2

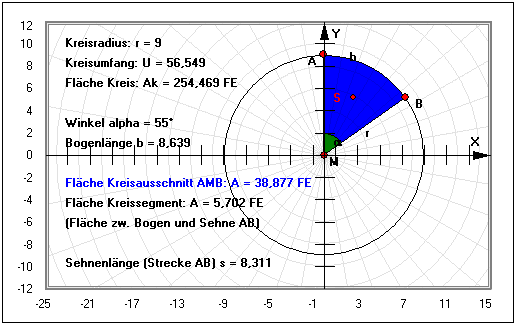

Grafische Darstellung - Beispiel 3
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Kreissektor zu finden.
