Das Modul [Geometrie] - [Kreis] - Kreis - Punkt - Interaktiv bietet die Möglichkeit Untersuchungen mit Kreisen und Punkten in der Ebene interaktiv durchzuführen.



Kreise können in diesem Unterprogramm in einer der nachfolgend aufgeführten Formen (Kreisgleichungen) definiert werden:

1. Kreisgleichung in Mittelpunktform (allgemeine Kreisgleichung):

Die Kreisgleichung in Mittelpunktform (Allgemeine Kreisgleichung) ist durch die Gleichnung (x - x_m)² + (y - y_m)² = r² definiert. Sie beschreibt einen Kreis mit dem Mittelpunkt x_m;y_m sowie dem Radius r und kann mit Hilfe des Satz des Pythagoras hergeleitet werden.

Hierbei sind:

r: Radius des Kreises
x_m,y_m: Koordinaten des Mittelpunkts des Kreises


2. Kreis in 3-Punkte-Form (Kreis durch 3 Punkte):

Ein Kreis in 3-Punkte-Form wird durch den Verlauf seiner Begrenzungslinie durch die drei Punkte P1 (x1;y1), P2 (x2;y2) und P3 (x3;y3) bestimmt.


3. Vektorielle Form (Vektorgleichung - Vektorform) des Kreises:

Die vektorielle Form einer Kreisgleichung lautet:



Sie wird durch den Ortsvektor des Mittelpunktes x₀;y₀ des Kreises gebildet. Der Radius des Kreises trägt die Bezeichnung r.


4. Kreisgleichung in Koordinatenform:

Ein Kreis kann durch eine implizite Gleichung in nachfolgend gezeigter Form beschrieben werden:

x²+y²+a·x+b·y+c = 0

Hierbei sind:

a,b,c: Reellwertige Koeffizienten


5. Kreisgleichung in Parameterform (Parameterdarstellung):

Die Defintion eines Kreises in Parameterdarstellung besitzt die nachfolgend dargestellte Form:

x = r·cos(k)+x₀
y = r·sin(k)+y₀

Hierbei sind:

r: Radius des Kreises
x₀,y₀: Koordinaten des Mittelpunkts des Kreises
k: Parameterwert (Winkel des Kreises) 0 ≤ k ≤ 2π


6. Scheitelgleichung des Kreises:

Die Scheitelgleichung eines Kreises lautet:

y² = 2·r·x-x²

r: Radius des Kreises

---

Bei der Durchführung von Untersuchungen werden u.a. folgende Ergebnisse ermittelt und ausgegeben:


• Wesentliche Eigenschaften eines Kreises
• Tangenten an einen Kreis, welche durch einen außerhalb des Kreises liegenden Punkt P verlaufen, sowie Koordinatenwerte der Berührpunkte
• Normalen des Kreises in Tangenten-Berührpunkten
• Polare (Verbindungsgerade durch die Tangenten-Berührungspunkte)
• Zentrale (Winkelhalbierende der Tangenten)



Tangenten - Kreis


Tangenten an einen Kreis (Berührpunkt):

Berührpunkte: Als Berührpunkt zweier Kreise (Kurven) wird ein Punkt in der ebenen Geometrie bezeichnet, in dem sich zwei Kreise (Kurven) berühren, und somit über einen gemeinsamen Punkt verfügen, in dem die beiden Kreise (Kurven) dieselbe Tangente bzw. Steigung besitzen.

Tangente eines Kreises: Als Tangente eines Kreises wird jede in der gleichen Ebene liegende Gerade bezeichnet, die mit diesem Kreis exakt einen gemeinsam Punkt besitzt.


• Eine Zentrale halbiert den Winkel zwischen den beiden Tangenten, welche von einem Punkt, der sich ausserhalb dessen befindet, an den Kreis gelegt werden können.
• Die Tangentenabschnitte zwischen dem Tangentenschnittpunkt S und einem Berührpunkt von Kreis und Gerade sind gleich lang
• Die Sehne zwischen den beiden Berührpunkten B1 und B2 wird von der Zentrale halbiert



Darstellung


Die Durchführung von Analysen zu diesem Themenbereich erfordert folgende Vorgehensweise:


1. Benutzen Sie die aufklappbare Auswahlbox, um die Definitionsform des Kreises auszuwählen (zur Verfügung stehen: Mittelpunktform, Vektorielle Form, 3-Punkte-Form, Koordinatenform, Parameterform, Scheitelgleichungsform).

2. Stellen Sie hierauf mit den zur Verfügung stehenden Schiebereglern (falls vorhanden) auf dem Bedienformular die Werte für die entsprechenden Größen des Kreises bzw. der Geraden ein.

   Bei Kreisen:
   Kreis in Mittelpunktform: Radius r; Kreis in vektorieller Form: Radius r; Kreis in Koordinatenform: Koeffizienten a, b und c; Kreis in Parameterform: Radius r; Kreis in Scheitelgleichungsform: Radius r

   Bei Geraden:
   Gerade in Steigungsform: Steigung m; Gerade in Hessescher Normalenform: Winkel β und Koeffizient p; Gerade in Achsenabschnittsform: Achsenabschnitte a und b; Gerade in Allgemeiner Form: Koeffizienten a, b und c

3. Sollen die Koordinatenwerte des Punkts P, oder eines Kreispunkts mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.

4. Möchten Sie die Koordinatenwerte des Punkts P, oder eines Kreispunkts exakt festlegen, so können Sie die Schaltfläche Punkte auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

5. Um die Normalen des Kreises in den Berührpunkten darstellen zu lassen, aktivieren Sie das Kontrollkästchen Normalen. Die Polare des Kreises wird ausgegeben, nachdem das Kontrollkästchen Polare aktiviert wurde. Eine Darstellung der Zentrale wird durch die Aktivierung des Kontrollkästchens Zentrale erreicht.

6. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die Werte für Schrittweite, Verzögerung bzw. die Anzahl zu verwendender Winkelschritte einstellen. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.





Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

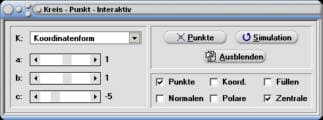

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:

• Punkte: Kennzeichnung markanter Punkte ein-/ausschalten
• Koord.: Koordinatenwertanzeige markanter Punkte ein-/ausschalten
• Füllen: Farbfüllung des Kreises ein-/ausschalten





Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.





Kreis – Kreis - Interaktiv Kreis - Punkt Kreis - Gerade Kreis - Gerade - Interaktiv Kreis – Kreis




Beispiel 1:

Gegeben sei ein Kreis mit Mittelpunkt M (-4 / 2) und einem Radius r = 6. Es soll untersucht werden, ob der Punkt P (6 / 8) auf dem Kreis liegt. Ist dies nicht der Fall, so gilt es die Tangenten an den Kreis durch diesen Punkt ermitteln zu lassen.

Vorgehensweise und Lösung:

Nach einer Wahl des Eintrags Mittelpunktform aus der Auswahlbox, einer Positionierung des Rollbalkens r auf den Wert r = 6, sowie einer Bedienung der Schaltfläche Punkte, der Eingabe der Koordinatenwerte für die Punkte P (6 / 8) und M (-4 / 2) und einer Bestätigung der Eingaben mit Ok, gibt das Programm aus:

Für die Eigenschaften des Kreises:

Gleichung in Mittelpunktform:(x+4)²+(y+2)² = 6²

Mittelpunkt: M (-4 / -2)

Kreisradius: r = 6



Für die Berührpunkte der Kreistangenten, die durch Punkt P verlaufen:



B1 (-6,042 / 3,642)

B2 (1,642 / -4,042)



Für die Länge der Sehne B1B2:



Sehnenlänge B1B2: 10,866



Für die Gleichungen der Kreistangenten, die durch Punkt P verlaufen:



Kreistangente t1: Y = 0,362·X+5,829

Kreistangente t2: Y = 2,763·X-8,579



Nach einer Aktivierung der Kontrollkästchen Normale, Polare und Zentrale gibt das Programm zudem aus:



Für die Gleichungen der Normalen des Kreises durch die Berührpunkte B1 und B2:



Normale 1: Y = -2,763·X-13,052

Normale 2: Y = -0,362·X-3,448



Für die Gleichung der Polare durch die Berührpunkte B1 und B2:



Polare: Y = -1·X-2,4



Die Gleichung der Zentrale wird ermittelt mit:



Zentrale: Y = 1·X+2

Beispiel 2:

Es gilt, die Gleichung der Polare eines Kreises, welcher durch die auf ihm liegenden Punkte P1 (-2 / -2), P2 (4 / 8) und P3 (-4 / 6) beschrieben wird ermitteln zu lassen, wenn dessen Kreistangenten durch Punkt P (12 / -2) verlaufen.

Vorgehensweise und Lösung:

Nach einer Selektion des Eintrags 3-Punkte-Form aus der Auswahlbox, sowie einer Bedienung der Schaltfläche Punkte, der Eingabe der Koordinatenwerte für die Kreispunkte A, B C und Punkt P, sowie einer Bestätigung der Eingaben mit Ok, gibt das Programm aus:

Gleichung des Kreises in vektorieller Form:





Mittelpunkt des Kreises: M (1 / 3)

Kreisradius: r = 5,831



Für die Berührpunkte der Kreistangenten, die durch Punkt P verlaufen:



B1 (5,675 / 6,485)

B2 (1,448 / -2,814)



Für die Länge der Sehne B1B2:



Sehnenlänge B1B2: 10,214



Für die Gleichungen der Kreistangenten, die durch Punkt P verlaufen:



Kreistangente t1: Y = -1,341·X+14,098

Kreistangente t2: Y = 0,077·X-2,925



Nach einer Aktivierung der Kontrollkästchen Normale, Polare und Zentrale gibt das Programm aus:



Für die Gleichungen der Normalen des Kreises durch die Berührpunkte B1 und B2:



Normale 1: Y = 0,745·X+2,255

Normale 2: Y = -12,968·X+15,968



Für die Gleichung der Polare durch die Berührpunkte B1 und B2:



Polare: Y = 2,2·X-6



Die Gleichung der Zentrale wird ermittelt mit:



Zentrale: Y = -0,455·X+3,455

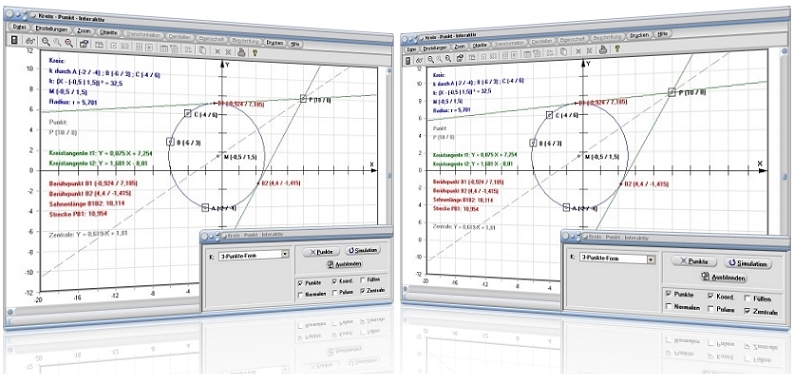

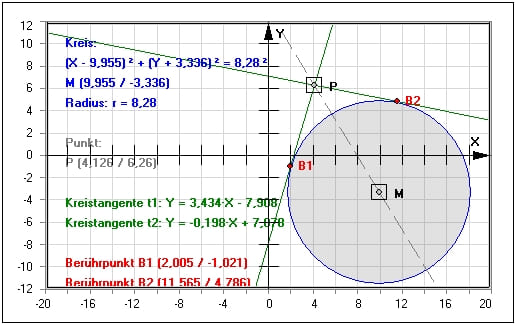

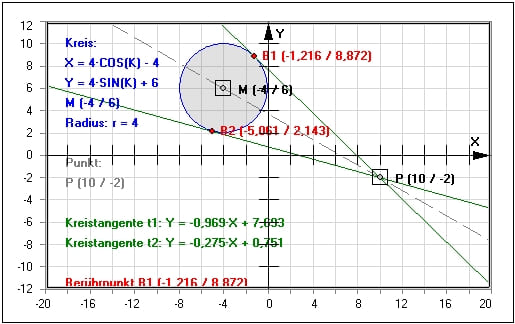

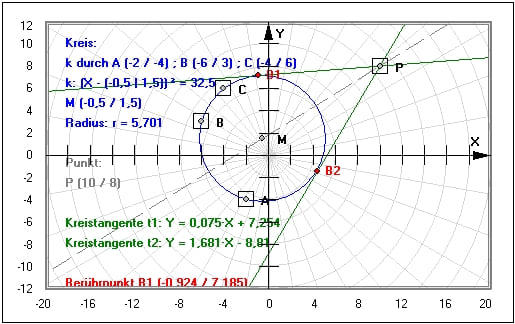

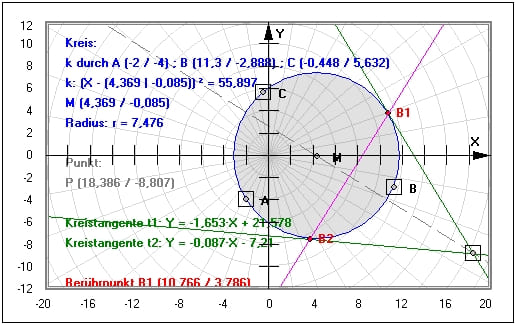

Grafische Darstellung - Beispiel 1

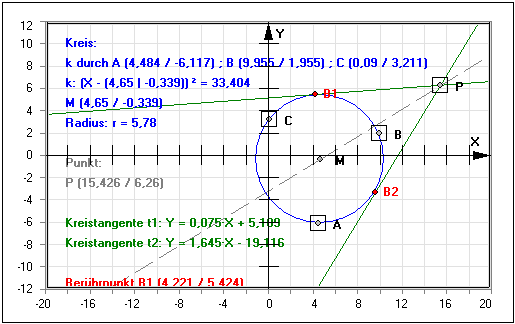

Grafische Darstellung - Beispiel 2
