Modul Konstruktion einer Ellipse

---


Im Unterprogramm [Geometrie] - [Kegelschnitte] - Konstruktion einer Ellipse lässt sich die Konstruktion einer Ellipse anhand eines Beispiels (Ellipsenzirkel) durchführen.

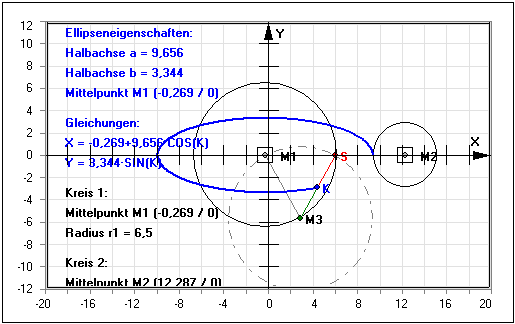

Konstruktion einer Ellipse:

Nach Festlegung eines Punktes M1 auf der Abszisse, und eines frei wählbaren Punktes M3, wird um Punkt M1 ein Kreis K1 mit Radius r1 = M1M3 gezeichnet. Um Punkt M3 wird ebenfalls ein Kreis mit Radius r1 gelegt. Durch die Punkte M1 und M3 wird eine Strecke gezeichnet.

Ein Punkt S wird auf der Abszisse so positioniert, dass der Abstand SM3 dem Abstand M1M3 entspricht. Auf der Gerade durch SM3 wird ein Punkt K gewählt. Wandert Punkt M3 auf der Peripherie des Kreises K1 und wird Punkt S, unter Einhaltung des Abstands SM3 = M1M3, auf der Abszisse bewegt, so durchläuft Punkt K eine Ellipsenbahn.

Durch die Positionierung des Mittelpunktes M2 des Kreises K2 auf der Abszisse, sowie der Einstellung des Radius r2 dieses Kreises, können Sie die Position des Punktes K auf der Gerade durch die Punkte S und M3 einstellen.



Führen Sie Folgendes aus, um die Vorgänge bei der Konstruktion einer Ellipse zu analysieren:


1. Legen Sie, durch die Bedienung der Schieberegler Radius Kreis 1 und Radius Kreis 2, die Radien der beiden Leitkreise fest.

2. Benutzen Sie den Schieberegler Winkelposition, um die Winkelposition des Geradenabschnitts M1M3 bzgl. der Abszisse zu verändern.

3. Möchten Sie die Mittelpunkte der Kreise M1, oder M2 exakt positionieren, so bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

4. Sollen die Positionen der Kreismittelpunkte mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in deren rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder rechts.

5. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

Hinweis:
Wird das Kontrollkästchen Gesamte Ellipse aktiviert, so wird der Gesamtkurvenverlauf der Ellipse dargestellt, unabhängig von der aktuellen Position des zu konstruierenden Punktes.

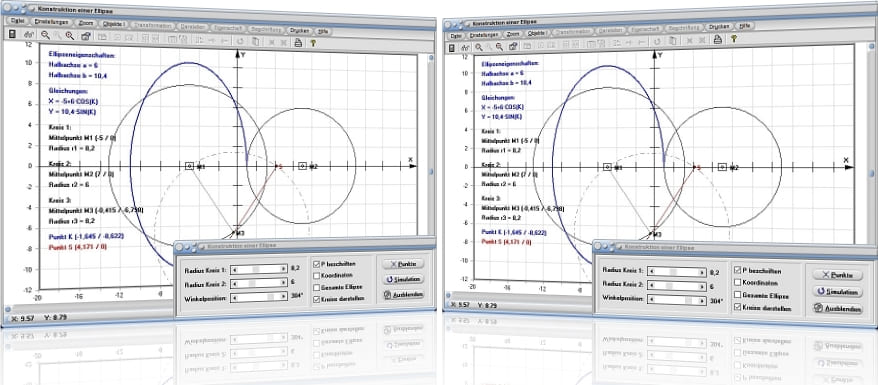

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

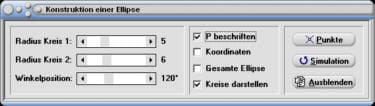

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• P beschriften: Punktbeschriftung ein-/ausschalten
• Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
• Kreise darstellen: Darstellung zur Konstruktion benötigten Kreise ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Konstruktion einer Parabel
Konstruktion einer Hyperbel
Kegelschnitte in Mittelpunktlage–Interaktiv
Kegelschnitte in achsparalleler Lage – Interaktiv

Bedienen Sie die Schaltfläche Punkte, legen Sie für Kreis K1 die Mittelpunkt-Koordinatenwerte M1 (-4 / 0) und für Kreis K2 die Mittelpunkt-Koordinatenwerte M2 (-4 / 0) fest. Bestätigen Sie mit Ok. Positionieren Sie hierauf die Rollbalken wie folgt:

Radius Kreis 1: 6
Radius Kreis 2: 7
Winkelposition: 150

Die Kreise besitzen nun folgende Eigenschaften:

Kreis K1:
Mittelpunkt: M1 (-4 / 0)
Radius: r1 = 6

Kreis K2:
Mittelpunkt: M2 (7 / 0)
Radius: r2 = 7

Hierdurch kann eine Ellipse mit folgenden Eigenschaften konstruiert werden:

Halbachse: a = 4
Halbachse: b = 8
Mittelpunkt: M (-4 / 0)

Die Gleichungen der dargestellten Ellipse in Parameterform lauten:

x = -4 + 4·cos(k)
y = 8·sin(k)

Bei der eingestellten Winkelposition von 150°, zur Definition der Position des Punktes M3 auf der Peripherie des Kreises K1, wird zudem ausgegeben:

Mittelpunkt des Kreises K3: M3 (-9,196 / 3)
Radius des Kreises K3: r3 = 6

Position des Punktes S auf der Peripherie des Kreises K3: S (-14,393 / 0)
Position des Punktes K auf der Ellipsenbahn: K (-7,464 / 4)

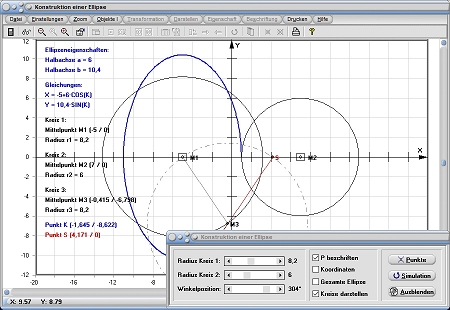

Grafische Darstellung - Beispiel 1

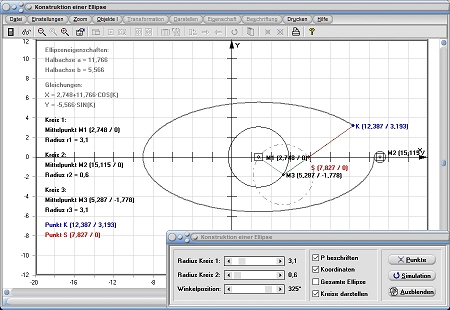

Grafische Darstellung - Beispiel 2

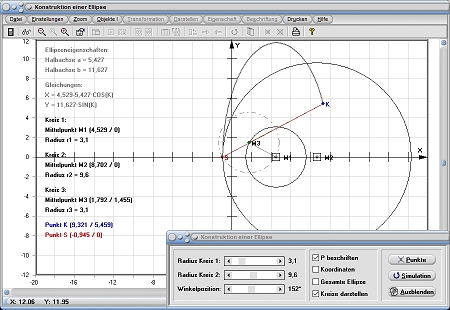

Grafische Darstellung - Beispiel 3
