Konforme Abbildung
Modul Konforme Abbildung

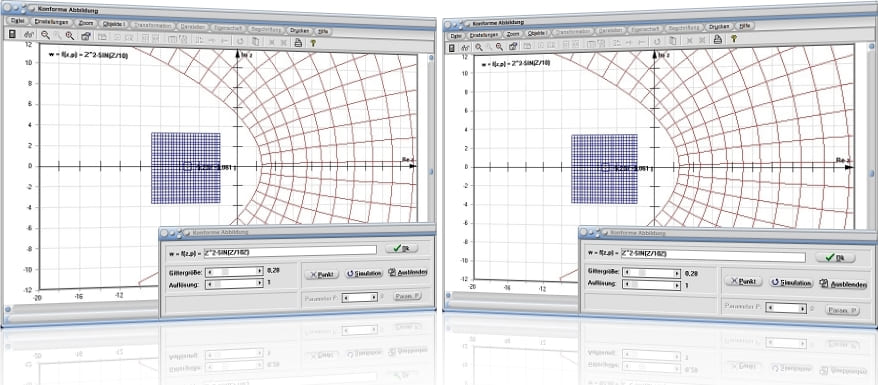

Das Unterprogramm [Komplex] - Konforme Abbildung ermöglicht die Darstellung konform transformierter Koordinatengitter.
Konforme Abbildung:
Unter einer konformen Abbildung versteht man die Abbildung der z- in die w-Ebene mit Hilfe einer analytischen Funktion w = f(z) in allen Punkten z, in denen f'(z) ¹ 0 ist.
w = f(z) = u +iv, f'(z) ¹ 0
Die konforme Abbildung besitzt die folgende Haupteigenschaft:
Alle Linienelemente
im Punkt z erfahren bei der Überführung in Linienelemente
im Punkt w dieselbe Streckung im Verhältnis s = |f'(z)|und dieselbe Drehung um den Winkel a = arg f'(z). Hierdurch werden geometrische Gebilde in einem infinitesimalen Gebiet in ähnliche Figuren transformiert, behalten also ihre Form bei (Näheres siehe Fachliteratur).Eine konforme Abbildung ist eine winkel- und orientierungstreue Abbildung. Die Winkeltreue konformer Abbildungen wird in der Technik praktisch ausgenutzt, um z.B. bei Strömungsfragen die für einfache Verhältnisse gefundenen Lösungen auf kompliziertere Verhältnisse zu übertragen.
In diesem Unterprogramm werden die z- wie auch die w-Ebene gemeinsam in einem Koordinatensystem dargestellt. Die komplexe Funktion w = f(z) ist frei definierbar. In der z-Ebene wird ein quadratisches Gitter dargestellt, dessen Linien auf Parallelen zur rellen und zur imaginären Achse liegen. Das Gitter wird in die w-Ebene abgebildet und dabei unter Drehung, Dehnung oder Stauchung in eine rautenförmige Figur mit gekrümmten Gitterlinien transformiert.
Es kann beobachtet werden, dass sich in der Umgebung eines Punktes in der w-Ebene die Linien, die von den Abbildungspunkten gebildet werden, tatsächlich wie im Original (dem quadratischen Gitter) stets unter denselben Winkeln schneiden (winkeltreue Abbildung).
Um Untersuchungen zu diesem Fachthema durchzuführen, sollten Sie Folgendes ausführen:
- Definieren Sie im Eingabefeld w = f(z,p) = den Term der komplexen Funktion gemäß den geltenden Syntaxregeln für komplexe Zahlen und bedienen Sie hierauf die Schaltfläche Ok.
- Positionieren Sie die Rollbalken Gittergröße und Auflösung, um die Größe des darzustellenden Gitters sowie die Auflösung für die auszugebende Abbildung festzulegen.
- Um die Lage des Gitters (in der z-Ebene) zu verändern, klicken Sie in einen rechteckig umrahmten Mausfangbereich des Punktes P, welcher sich im Zentrum des Gitters befindet, und bewegen den Mauscursor bei gedrückt gehaltener Maustaste oder bedienen die Schaltfläche Punkt, geben die entsprechenden Koordinatenwerte ein und bestätigen mit OK.
- Enthält der Funktionsterm das Einzelzeichen P, so legen Sie, wie unter Verwendung von Funktionsparametern beschrieben, nach einer Bedienung des Schalters Param. P den zu durchlaufenden Wertebereich für diesen Funktionsparameter, sowie die zu verwendende Schrittweite, fest. Positionieren Sie hierauf den Schieberegler Parameter P, um den Einfluss des reellwertigen Parameters P zu untersuchen.
Um eine automatisch ablaufende Parameterwertsimulation durchführen zu lassen, klicken Sie auf die Schaltfläche Simulation. Beendet werden kann die Ausführung dieser wieder durch eine erneute Betätigung derselben Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

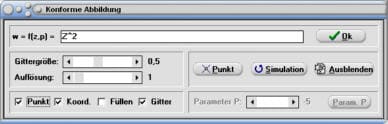

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkt: Bezeichnung des Punktes P ein-/ausschalten
- Koord.: Koordinatenwertanzeige des Punktes P ein-/ausschalten
- Füllen: Füllung der Abbildung ein-/ausschalten
- Gitter: Darstellung des Gitters ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

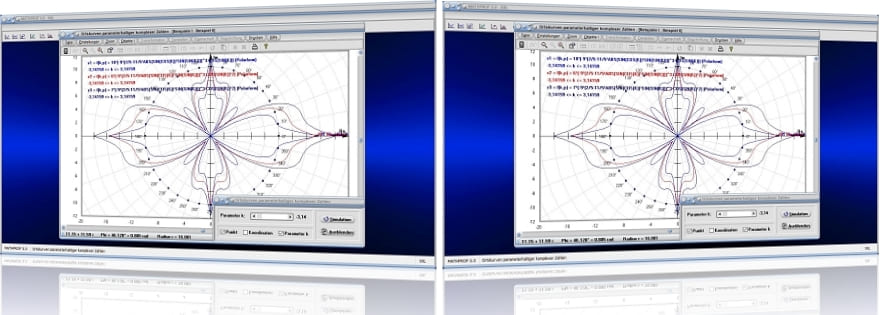

Konforme Abbildungen von Ortskurven

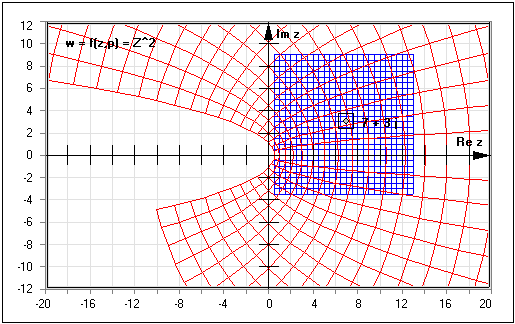

Definieren Sie im Eingabefeld w = f(z) = den Term Z^2 (vordefiniert) und bedienen Sie die Schaltfläche Ok.
Klicken Sie hierauf in einen rechteckig umrahmten Mausfangbereich des Punktes P, welcher sich im Zentrum des blau dargestellten Gitters (der z-Ebene) befindet und bewegen Sie den Mauscursor bei gedrückt gehaltener Maustaste an beliebige Positionen.
Es ist festzustellen:
In der Umgebung eines Schnittpunktes der Linien in der w-Ebene (rotes Gitter) schneiden sich Linien stets unter denselben Winkeln.

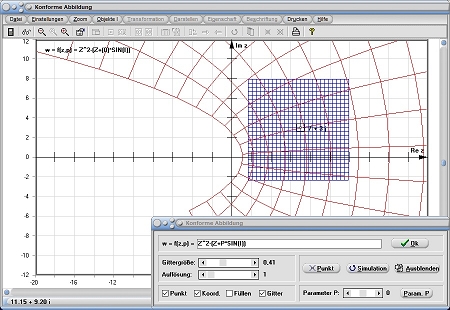

Grafische Darstellung - Beispiel 1

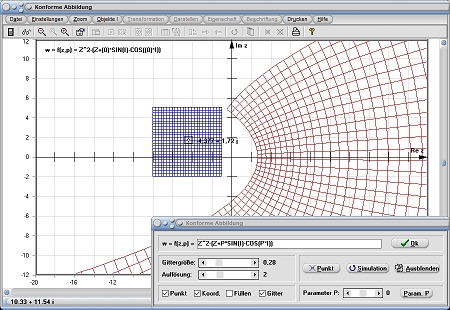

Grafische Darstellung - Beispiel 2
