Konchoide
Modul Konchoide
Im Unterprogramm [Analysis] - [Kurven n-ter Ordnung] - Konchoide kann die Konstruktion der Konchoide des Nikomedes untersucht werden.
Gegeben sei eine zur Y-Achse parallele Gerade g (Leitgerade) die durch einen Punkt B verläuft. Ein frei wählbarer Punkt A liege auf der Abszissenachse. Durch diese beiden Punkte werde eine Gerade g gelegt. Um den Punkt B wird ein Kreis mit Radius r gezeichnet. Dieser Kreis schneidet die Gerade g in den Punkten K1 und K2. Wird Punkt B vertikal auf der Geraden g bewegt, so beschreiben die Punkte K1 und K2 die Konchoide.
Diese Sachverhalte können Sie in diesem Unterprogramm analysieren.
Gleichung in kartesischer Form:
(x - a)² (x² - y²) = b²x² ; a > 0, b > 0
Gleichungen in Parameterform:
x = a + b cos(k)
y = a tan(k) + b sin(k)
Gleichung in Polarform:
r = a / cos (j) ± b
Asymptote:
x = a
Scheitel:
S1 (a+b;0)
S2 (a-b;0)
Ursprung:
Ursprung für b < a: Einzelner isolierter Punkt
Ursprung für b > a: Doppelpunkt
Ursprung für b = a: Rückkehrpunkt
Fläche:
Fläche zwischen dem äußeren Zweig und der Asymptote: A = ¥
Mit dem Schieberegler Punkt A können Sie die horizontale Lage des Punkts A auf der Abszisse bestimmen. Die Benutzung des Schiebereglers Punkt B ermöglicht es, Punkt B vertikal auf der Leitgeraden zu bewegen. Durch die Bedienung des Rollbalkens Abstand a legen Sie den Abstand der Leitgeraden (Punkt B) von der Ordinate fest. Den Radius des Kreises stellen Sie mit Hilfe des Rollbalkens Radius r ein. Bei einer Veränderung der Position des Rollbalkens Winkelpos. wird der Verlauf der Konstruktion der Kurve demonstriert.
Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

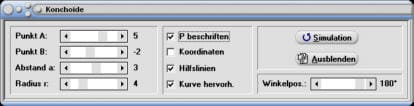

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Hilfslinien: Darstellung zur Konstruktion benötigter Hilfslinien (u. Kreis) ein-/ausblenden
- Kurve hervorh.: Linienstärke der Konchoide normal/fett
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Funktionen in Parameterform
Funktionen in Polarform
Darstellung implizit definierter Funktionen
Positionieren Sie Rollbalken Punkt A auf den Wert 1, Rollbalken Punkt B auf den Wert 2, Rollbalken Abstand a auf den Wert 3, Rollbalken Radius r auf den Wert 6 und Rollbalken Winkelpos. auf den Wert 180, so stellt das Programm die Kurve dar, die durch die Gleichung in Polarform
r = 1/cos(j) ± 2
über einen Winkelbereich von 0 £ j £ 180 (im Gradmaß) beschrieben wird.
Für die Koordinaten der Scheitelpunkte der Konchoide ermittelt das Programm: S1 (-3 / 0) und S2 (9 / 0). Die Punkte K1 und K2 auf der Peripherie des Kreises besitzen die Koordinatenwerte K1 (-1,243 / -2,243) und K2 (7,243 / 6,243). Die vertikal verlaufende Asymptote der Kurve kann mit x = 3 beschrieben werden.

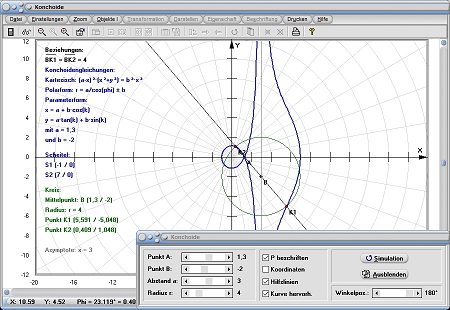

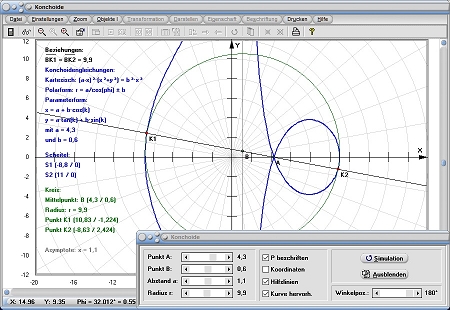

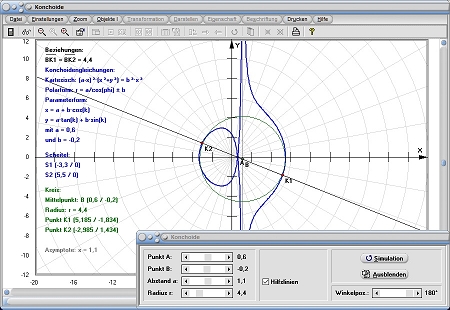

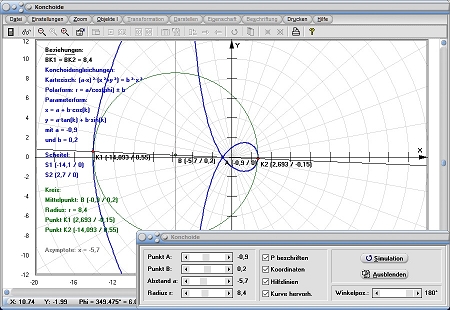

Grafische Darstellung - Beispiel 1
Grafische Darstellung - Beispiel 2
Grafische Darstellung - Beispiel 3
Grafische Darstellung - Beispiel 4
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Konchoide zu finden.
