Modul Koch-Kurve


Das kleine Unterprogramm [Sonstiges] - [Fraktale] - Koch-Kurve ermöglicht die Darstellung einer Koch-Kurve.

Die Kochkurve ist ein von dem schwedischen Mathematiker Helge von Koch 1904 entdecktes Beispiel für eine überall stetige, aber nirgends differenzierbare Kurve.

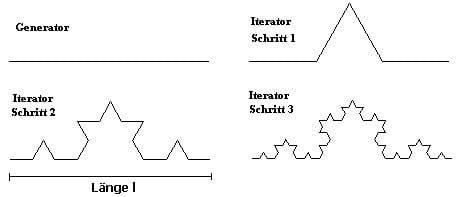

Gegeben sei eine Strecke mit vorgegebener Länge. Auf diese Strecke wird ein Generator angewandt, welcher das mittlere Drittel durch ein nach oben geöffnetes gleichseitiges Dreieck ersetzt. In jedem Folgeschritt werden alle Teilstrecken der Figur als Initiator-Elemente behandelt, auf welche der Generator angewandt wird, wobei sich die Teilstreckengröße um den Skalierungsfaktor 1/3 verändert. Es entstehen pro Schritt Faktor 4 neue Teilstrecken.

Die Koch Kurve ist an keiner Stelle differenzierbar, da der Konstruktionsprozess dazu geführt hat, dass die Kurve aus unendlich vielen Knickstellen besteht, an welche keine Tangente anlegbar ist. Die Länge der Koch-Kurve ist unendlich, die Fläche, die von ihr eingeschlossen wird, hingegen hat endlichen Wert.

Die Kochsche Schneeflockenkurve wird aus einem gleichseitigen Dreieck mit der Seitenlänge a durch fortgesetztes Ansetzen kleinerer Dreiecke gebildet. Der gesamte von der Kochkurve eingeschlossene Fläche beträgt A = 2/5⋅√3⋅a²

Wird mit einem gleichseitigen Dreieck als Ausgangsfigur begonnen, erhält man die Kochsche Schneeflocke.


Es gilt:

h = √3⋅ l/6
m = l⋅(4/3)n
l = 6⋅h / √3

h: Höhe der Kurve
l: Länge der Strecke
m: Lange der Kurve nach der Iteration m
n: Anzahl durchzuführender Iterationen

In diesem Unterprogramm besteht die Möglichkeit sich mehrere Varianten der Koch-Kurve darstellen zu lassen.

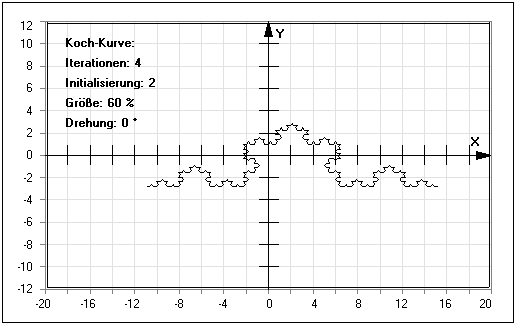

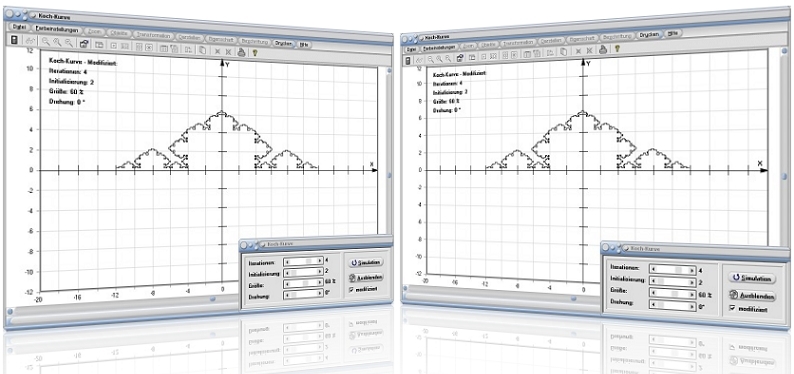

Grafische Darstellung

Um sich eine Kochkurve darstellen zu lassen und Untersuchungen zu diesem Fachthema durchzuführen, führen Sie nachfolgend Beschriebenes aus.

Am Rollbalken Iterationen stellen Sie die Anzahl durchzuführender Iterationen ein. Wird die Position des Rollbalkens Initialisierung auf einen anderen Wert als den Vorgabewert 2 eingestellt, so werden andere Bildungsvorschriften bei der Initialisierung eingesetzt. Bei Aktivierung des Kontrollkästchen modifiziert verwendet das Programm anstelle eines Dreiecks ein Viereck.

Die Größe des Darstellungsbereichs der Koch-Kurve können Sie durch die Benutzung des Rollbalkens Größe beeinflussen. Durch die Positionierung des Rollbalkens Drehung können Sie eine Drehung der Kurve bewirken.

Starten Sie bei Bedarf eine Autosimulation mit dem Schalter Simulation. Vor deren Start wird Ihnen ein Auswahlformular zur Verfügung gestellt, auf welchem Sie durch die Aktivierung des entsprechenden Kontrollschalters eine Auswahl bzgl. der simulativ zu verändernden Größe treffen können. Ebenfalls können Sie hierauf ggf. den Wert für die zu verwendende Verzögerung einstellen. Ändern Sie diesen bei Bedarf und bestätigen Sie mit OK. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.



Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.

Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.



Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.

Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.

Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.

Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind, können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Feigenbaum-Diagramm

Lindenmeyer-System

Lindenmeyer-System II

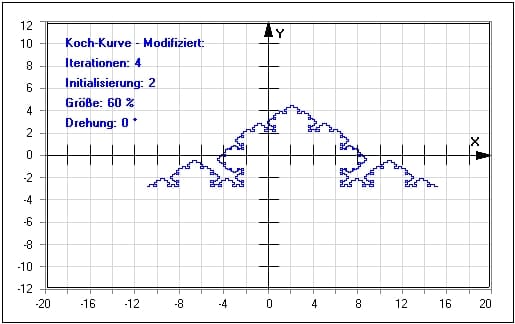

Grafische Darstellung - Beispiel 1

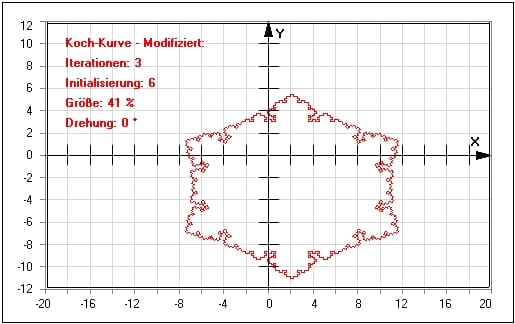

Grafische Darstellung - Beispiel 2

Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Koch-Kurve zu finden.


Zahlenstrahl - Römische Zahlen - Schriftliche Addition - Schriftliche Subtraktion - Schriftliche Multiplikation - Schriftliche Division - Schriftliche Potenzierung - Aussagenlogik - Zahltypumwandlung - Zinsrechnung - Zinseszinsrechnung grafisch - Annuitätentilgung - Jahreszinsrechnung - Physikalische Größen - Materialkonstanten - Fachbegriffe Deutsch - Englisch - Mandelbrot- und Juliamengen - Zusammenhänge Mandelbrot-Juliamengen - Sierpinski-Dreieck - Pythagoras-Baum - Feigenbaum-Diagramm - Lindenmayer-System - Lindenmayer-System II - Logistische Gleichung I - Logistische Gleichung II - Diagramme - Tortendiagramm - Kryptografie - Raumgittermodelle (3D) - Paare geordnet - Kalender - Rechnen mit selbstdefinierten Formeln - Zeichenprogramm - Tangram - Tetris - Spiel 15 - Türme von Hanoi - Dame - Schach

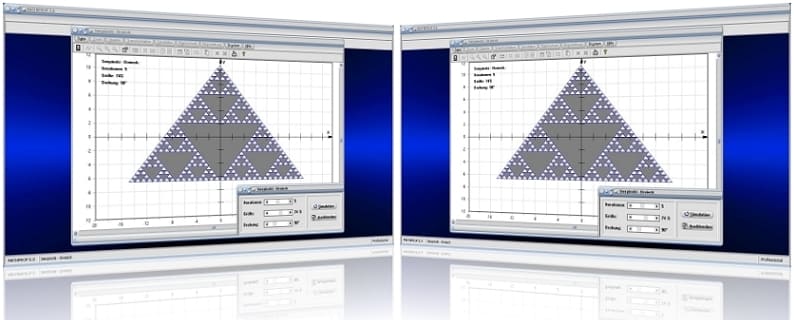

MathProf 5.0 - Unterprogramm Siepinski-Dreieck
