Keplersche Fassregel
Modul Keplersche Fassregel
Das Modul [Analysis] - [Integrationsverfahren] - Keplersche Fassregel bietet die Möglichkeit, die Methode der Keplerschen Fassregel zur Ermittlung der Inhalte krummlinig begrenzter Flächen zu untersuchen.

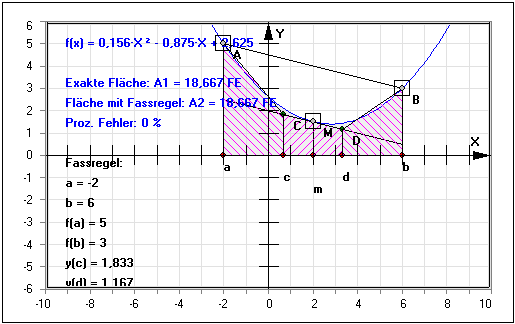

Durch die Keplersche Fassregel ist es näherungsweise möglich, ohne die Nutzung der Integralrechnung, die Fläche unter einer Kurve zu bestimmen. Um zu dieser Näherung zu gelangen, wird das Intervall [a,b] unter der Kurve f(x) in drei gleich große Teilintervalle zerlegt. Mit c und d werden die Grenzen dieser Teilintervalle markiert und mit m die Mitte des Intervalls [a,b]. Hiernach wird Punkt A als a/f(a) und b als b/f(b) definiert.
Die Punkte A und B werden mit einer Sekante verbunden. Legt man im Punkt M (m/f(m)) die Tangente an, so verläuft diese parallel zur Sekante. Auf dieser Tangente y(x) liegen auch die Punkte C (c/y(c)) und D (d/y(d)). Verbindet man nun Punkt A mit Punkt C und Punkt D mit Punkt B, so erhält man drei halbe Trapezflächen unter der Kurve f(x). Der Inhalt dieser drei Trapezflächen ist die Näherung für die Fläche unter der Kurve f(x) im Intervall [a,b].
Somit beträgt die Gesamtfläche der drei Trapeze im gewählten Intervall:
Das Unterprogramm ermittelt die Fläche dieser drei (markierten) Trapeze, vergleicht sie mit dem exakten Wert des Flächeninhalts der grauen Fläche und gibt den prozentualen Fehler bezüglich dieser aus.
Veranschaulichen können Sie sich die Sachverhalte, wenn Sie folgende Schritte ausführen:
- Möchten Sie die Koordinatenwerte der Punkte exakt festlegen, so können Sie die Schaltfläche Punkte auf dem Bedienformular nutzen und die entsprechenden Werte im daraufhin erscheinenden Formular eingeben. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Soll die Lage eines Punktes mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Punktbeschriftung ein-/ausschalten
- Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
- Trapeze mark.: Markierung der Trapezflächen ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Simpson - Regel
Integrationsmethoden
Ober- und Untersummen
Ober - und Untersummen - Interaktiv
Integralrechnung
Integralrechnung - Interaktiv
Wurde Punkt A auf (1 / 5), Punkt B auf (7 / 4) und Punkt C auf (4 / 2) positioniert, so ermittelt das Programm:
Die Gleichung der durch die drei Punkte verlaufenden Parabel lautet: f(x) = 0,268·X² - 2,98·X + 7,112
Mit den hierdurch vorgegebenen Werten:
a = 1
b = 7
f(a) = 5
f(b) = 4
y(c) = 2,167
y(d) = 1,833
erfolgt die Ermittlung der Fläche der drei rot markierten Trapeze:
Die Gesamtfläche dieser Trapeze (Fassregel) beträgt somit: A = 17 FE
Der Inhalt der exakten Fläche unter der Funktion im Bereich [ab] (grau) beträgt: A = 16,996 FE.
Der prozentuale Fehler zwischen dem exakten Flächeninhalt und der dargestellten Fläche unter der Parabel liegt damit bei 0,024%.

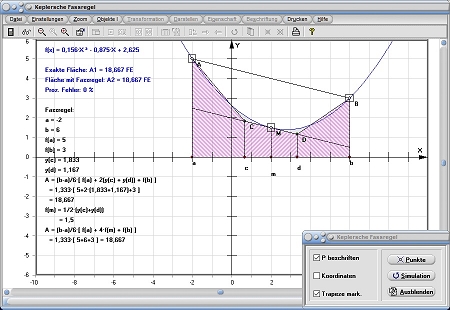

Grafische Darstellung - Beispiel 1

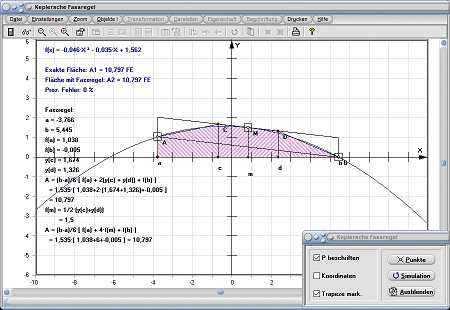

Grafische Darstellung - Beispiel 2

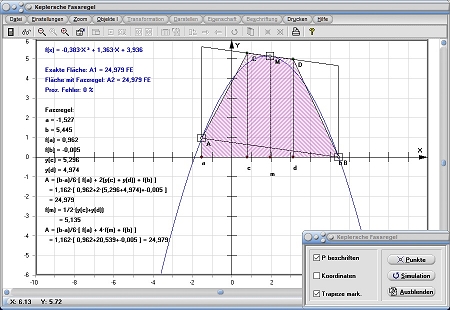

Grafische Darstellung - Beispiel 3

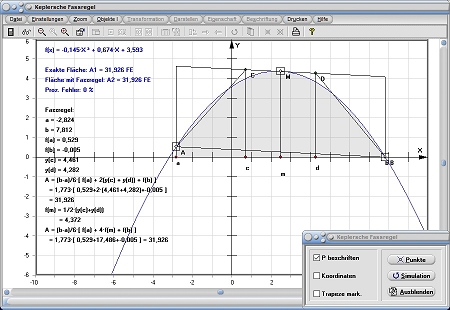

Grafische Darstellung - Beispiel 4

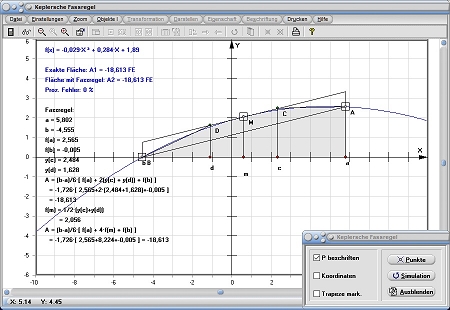

Grafische Darstellung - Beispiel 5
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Simpsonregel-Keplersche Fassregel zu finden.
