IFS (Iterated Function Systems)
Modul IFS (Iterated Function Systems)
Das Unterprogramm [Sonstiges] - [Fraktal]e - IFS ermöglicht die Darstellung von Fraktalen, welche durch Iterated Function Systems (IFS) beschrieben werden.
Mit einem iterierten Funktionensystem (IFS) ist eine Menge von Funktionen definiert, die denselben Raum als Definitions- und Wertebereich haben und unter Verknüpfung abgeschlossen sind. Iterierte Funktionensysteme werden häufig zur Konstruktion von Fraktalen eingesetzt, die als IFS-Fraktale bezeichnet werden.
Hierbei werden mehrere affine Transformationen (z.B. Skalierungen, Verschiebungen, Spiegelungen, Drehungen) aufeinanderfolgend, zufällig auf Punkte, oder Objekte angewandt.
In der Ebene lässt sich eine affine Transformation beschreiben mit:
Bei der Erzeugung eines IFS entscheidet ein Zufallsgenerator darüber, welche der Transformationen zu einem bestimmten Zeitpunkt durchgeführt wird. Für jede Transformation wird eine Wahrscheinlichkeit p angegeben, mit welcher bestimmt wird, wie häufig diese angewendet wird.
Tabellarisch können die Zusammenhänge folgendermaßen dargestellt werden:
| p | a | b | c | d | e | f |
| 0,14 | 0,333 | 0 | 0 | 0,333 | 0,333 | 0,666 |
| 0,43 | 0 | 0,333 | 1 | 0 | 0,666 | 0 |
| 1 | 0 | -0,333 | 1 | 0 | 0,333 | 0 |
p: Wahrscheinlichkeit der Durchführung der Transformation (aufsummiert)
a-f: Koeffizienten der Transformationsmatrix
Zur Berechnung der Bildpunkte wird ein Startpunkt P0 (x0,y0) festgelegt. Per Zufall (mit vorgegebener Wahrscheinlichkeit) wird eine der zur Verfügung stehenden Transformationen gewählt und Punkt P1 (x1,y1) gezeichnet. Hierauf wird Punkt P2 (x2,y2) dargestellt, dessen Position ebenfalls durch Anwendung der entsprechenden Transformation zufällig bestimmt wurde. Wird dieser Vorgang mehrere Tausend mal wiederholt, so entstehen entsprechende Bilder, welche als IFS-Darstellungen bezeichnet werden.

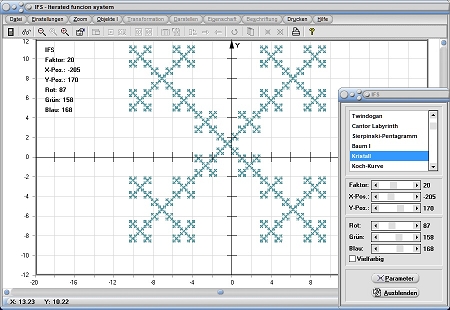

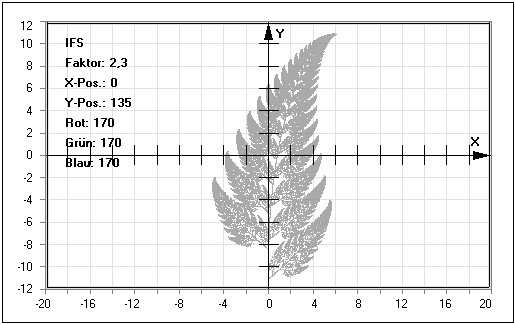

Das Programm führt Berechnungen dieser Art aus und gibt die Darstellung des entsprechenden Fraktals nach Durchführung einer festgelegten Anzahl von 200000 Iterationen aus.
Hinweis:
Dieses Verfahren wird zur fraktalen Bildkompression von Digitalbildern eingesetzt. Hierbei wird untersucht, ob es zu einem Bild eine Menge von iterativen Transformationen gibt, für welche das Bild der Fixpunkt ist. Diese Art der Fraktalkonstruktion wurde 1981 von John Hutchinson erfunden und später von Michael F. Barnsley mit seinem Buch Fractals Everywhere popularisiert.

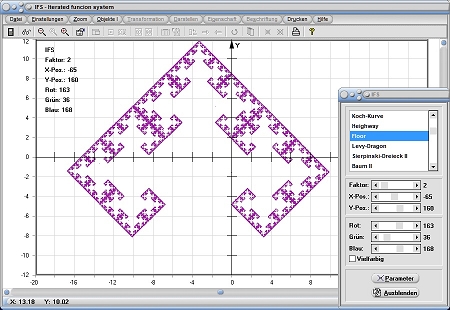

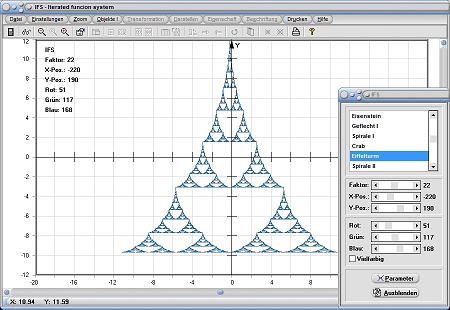

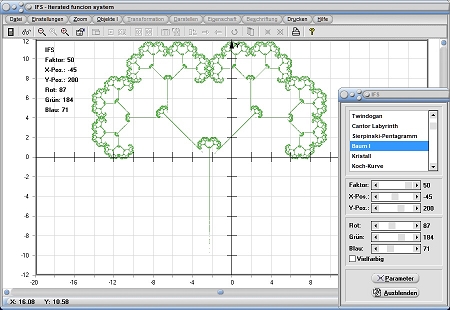

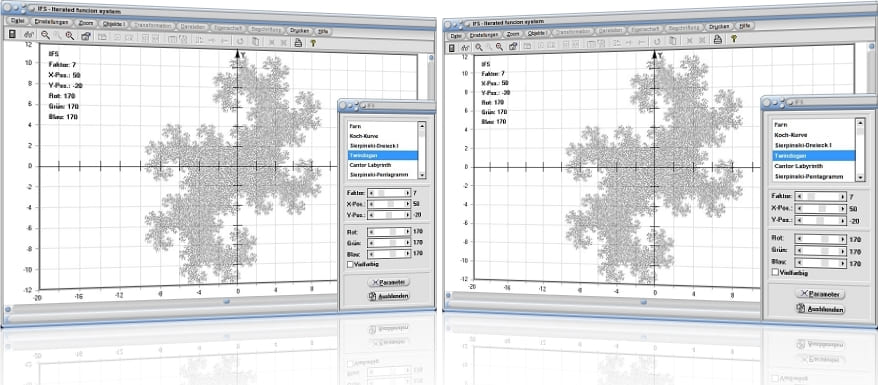

Nach einer Fokussierung des entsprechenden Eintrags in der Tabelle wird das Fraktal dargestellt. Um es innerhalb des Darstellungsbereichs zu positionieren, bedienen Sie die Rollbalken X-Pos. und Y-Pos. Durch die Benutzung des Schiebereglers Faktor erreichen Sie eine Vergrößerung bzw. Verkleinerung (Veränderung der Auflösung) des dargestellten Fraktals.
Soll das Fraktal einfarbig ausgegeben werden, so deaktivieren Sie das Kontrollkästchen Vielfarbig und bewegen die drei auf dem Bedienformular zur Verfügung stehenden Schieberegler Rot, Grün, Blau zur Einstellung der RGB-Werte bis die entsprechende Farbe im gewünschten Farbton angezeigt wird. Wird das Kontrollkästchen Vielfarbig aktiviert, so werden Farbwerte nach Durchführung einer bestimmten Anzahl von Iterationen vom Programm per Zufall festgelegt.
Mit Hilfe der in der Symbolleiste zur Verfügung stehenden Lupensymbole kann der Darstellungsbereich vergrößert, verkleinert bzw. in den Urzustand zurückversetzt werden.
Möchten Sie die Darstellung mittels Mausbedienung vergrößern, so klicken Sie mit der linken Maustaste in den Darstellungsbereich des Fensters und ziehen unter Festhalten dieser Taste ein Rechteck auf (von links nach rechts und von oben nach unten). Nach dem Loslassen der Maustaste wird der umrandete Bereich auf den Gesamtdarstellungsbereich vergrößert. Um die Darstellung zu verkleinern, positionieren Sie den Mauszeiger innerhalb des Darstellungsbereichs und bedienen die rechte Maustaste. Der Koordinatenwertebereich der Darstellung wird um den Faktor 1:2 verkleinert.

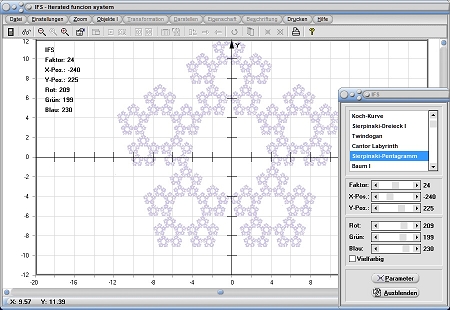

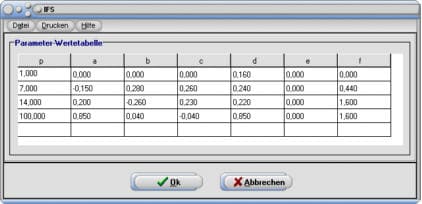

Das Programm ermöglicht die Festlegung von bis zu 5 verschiedenen Transformationen unter Angabe der zur Durchführung dieser zu verwendenden Wahrscheinlichkeit p. Bedienen Sie die Schaltfläche Parameter, so erscheint das nachfolgend gezeigte Eingabeformular.
In der linken Spalte mit der Bezeichnung p legen Sie, aufsteigend geordnet, die Wahrscheinlichkeit (in %) fest, mit welcher es zur Ausführung der entsprechenden Transformation kommt. Durch die Eingabe von Werten in die Spalten mit den Bezeichnungen a, b, c, d, e und f definieren Sie die Koeffizienten der entsprechenden Abbildungsmatrix. Nach einer Bedienung der Schaltfläche Ok wird die Darstellung aktualisiert.
Parameterwerte können Sie speichern, indem Sie den Menüeintrag Datei / Speichern wählen. Laden können Sie die zur Darstellung eines Fraktals benötigten Daten wieder, indem Sie den Menüpunkt Datei / Öffnen benutzen.
Beachten Sie:
In diesem Unterprogramm müssen die entsprechenden Wahrscheinlichkeiten aufsummiert, in Prozentwerten angegeben werden und dürfen den maximal zulässigen Gesamtwert von 100 (Prozent) nicht überschreiten.
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

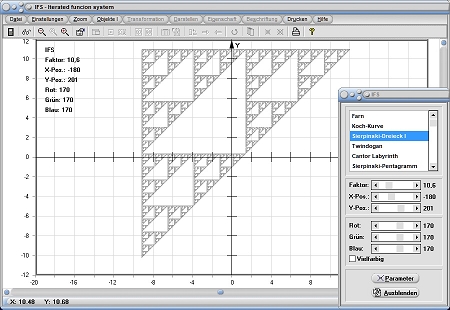

Werden die Wahrscheinlichkeiten zur Anwendung der drei nachfolgend aufgeführten Transformationsmatrizen jeweils gleich bemessen (je zu 0.3333 bzw. 33 %), so erhalten Sie die Darstellung eines Sierpinski-Dreiecks. Die Tabellenwerte sind hierfür, nach einer Bedienung der Schaltfläche Parameter, wie folgt festzulegen.
| p | a | b | c | d | e | f |
| 33 | 0,5 | 0 | 0 | 0,5 | 0 | 0 |
| 66 | 0,5 | 0 | 0 | 0,5 | 0 | 1 |
| 100 | 0,5 | 0 | 0 | 0,5 | 1 | 1 |
Mit Hilfe dieses Programms lassen sich unter anderem Grafiken für Arbeitsblätter zur nichtkommerziellen Nutzung für Unterrichtszwecke erstellen. Beachten Sie hierbei jedoch, dass jede Art gewerblicher Nutzung dieser Grafiken und Texte untersagt ist und dass Sie zur Verfielfältigung hiermit erstellter Arbeitsblätter und Unterrichtsmaterialien eine schriftliche Genehmigung des Autors (unseres Unternehmens) benötigen.
Diese kann von einem registrierten Kunden, der im Besitz einer gültigen Softwarelizenz für das entsprechende Programm ist, bei Bedarf unter der ausdrücklichen Schilderung des beabsichtigten Verfielfältigungszwecks sowie der Angabe der Anzahl zu verfielfältigender Exemplare für das entsprechende Arbeitsblatt unter der auf der Impressum-Seite dieses Angebots angegebenen Email-Adresse eingeholt werden. Es gelten unsere AGB.
Dieses Programm eignet sich neben seinem Einsatz als Berechnungs- bzw. Grafikprogramm zudem zum Lernen, zur Aneignung entsprechenden Fachwissens, zum Üben sowie zum Lösen verschiedener Aufgaben zum behandelten Fachthema. Durch seine einfache interaktive Benutzbarbarkeit bietet es die auch Möglichkeit der Durchführung unterschiedlicher Übungen hierzu. Es kann sowohl zur Einführung in das entsprechende Fachthemengebiet, wie auch zur Erweiterung des bereits hierzu erlangten Fachwissens genutzt werden. Des Weiteren eignet es sich beim Üben dazu, um das Erlernte hinsichtlich praktizierter Übungen bzw. bearbeiteter Übungsaufgaben zu überprüfen und hierzu erworbenes Wissen festigen zu können.
Oftmals lassen sich hiermit auch die Lösungen von Übungsaufgaben durch benutzerdefinierte Festlegungen und Eingaben numerisch oder grafisch ermitteln bzw. auswerten. Erlernte Fertigkeiten können somit auf anschauliche Weise untersucht werden. Implementierte Beispiele zu Sachverhalten erlauben die Bezugnahme zum entsprechenden Fachthemengebiet.
Mittels der anschaulichen Gestaltung und einfachen Bedienbarbarkeit einzelner Module dieser Software können Fragen zum entsprechenden Themengebiet, die mit den Worten Was ist?, Was sind?, Wie?, Wieviel?, Was bedeutet?, Weshalb?, Warum? beginnen beantwortet werden.
Bei Fragen deren Wörter Welche?, Welcher?, Welches?, Wodurch? bzw. Wie rechnet man? oder Wie berechnet man? sind,können zugrunde liegende Sachverhalte oftmals einfach erklärt und nachvollzogen werden. Auch liefert diese Applikation zu vielen fachthemenbezogenen Problemen eine Antwort und stellt eine diesbezüglich verständliche Beschreibung bzw. Erklärung bereit.
