Konstruktion einer Hypozykloide
Modul Konstruktion einer Hypozykloide

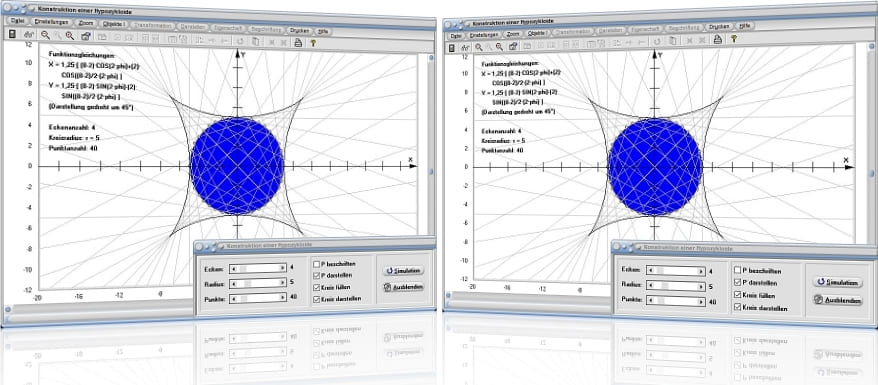

Im Unterprogramm [Analysis] - [Zykloiden] - Konstruktion einer Hypozykloide kann eine Methode zur Konstruktion einer Hypozykloide untersucht werden.
Befinden sich auf einem Kreis n Punkte, deren Abstand voneinander stets derselbe ist und wird durch einen Punkt mit der Indexnummer k und einen Punkt welcher die Indexnummer (-ak) mod n besitzt eine Gerade gelegt, so entstehen Hypozykloiden mit a Ecken. (bei a = 3 z.B. entsteht eine viereckige Astroide)
Die Auflösungsgenauigkeit der Hypozykloide wird durch die Anzahl der sich auf der Peripherie des Kreises befindenden Punkte bestimmt.
Die Anzahl a der Ecken welche die darzustellende Hypozykloide besitzen soll, stellen Sie mit Hilfe des Rollbalkens Ecken ein.
Durch eine Bedienung des Rollbalkens Radius kann der Radius des Kreises festgelegt werden, mit Hilfe dessen eine Hypozykloide erzeugt werden soll. Eine Positionierung des Rollbalkens Punkte bestimmt die Anzahl n der zur Erzeugung der Hypozykloide zu verwendenden Punkte. Die Aktivierung des Kontrollkästchens Kreis darstellen bewirkt die Einblendung des zur Konstruktion benötigten Kreises.
Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle
Bedienformular

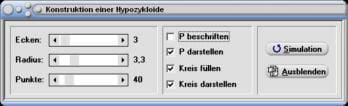

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- P beschriften: Beschriftung der auf dem Kreis liegenden Punkte ein-/ausschalten
- P darstellen: Darstellung der auf dem Kreis liegenden Punkte ein-/ausschalten
- Kreis füllen: Füllung des Kreises ein-/ausschalten
- Kreis darstellen: Darstellung des Kreises ein-/ausschalten
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Konstruktion einer Kardioide
Hypozykloide
Wird Rollbalken Ecken auf den Wert a = 6 und Rollbalken Radius auf den Wert r = 5 positioniert, so stellt das Programm eine (um 30° gegen den Uhrzeigersinn gedrehte) Hypozykloide dar, die durch die Funktionsterme
x = 0,625·((12-2)·cos(2j) + 2·cos((12-2)/2·2j)))
y = 0,625·((12-2)·sin(2j) - 2·sin((12-2)/2·2j)))
über einen Parameterwertebereich von 0 £ j £ 2π beschrieben werden kann.

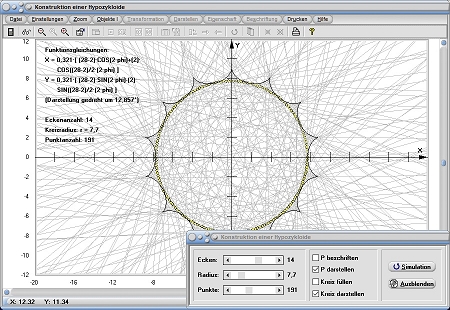

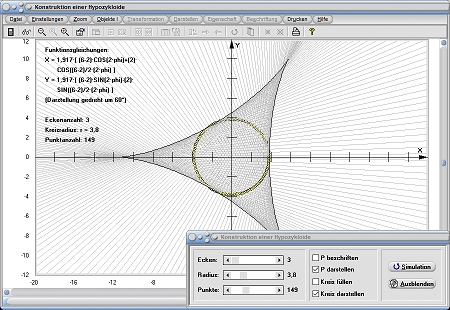

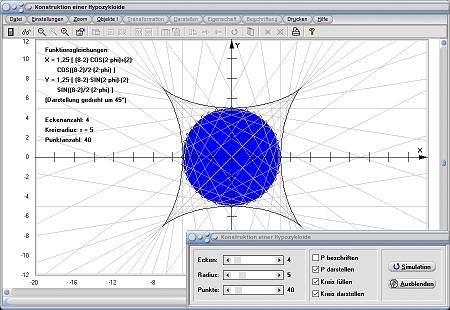

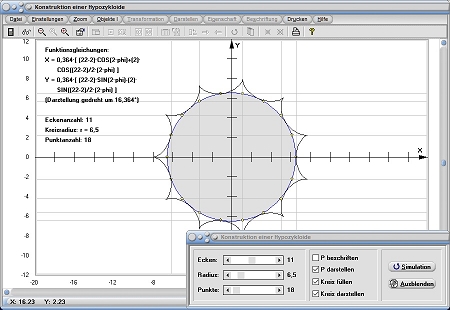

Grafische Darstellung - Beispiel 1
Grafische Darstellung - Beispiel 2
Grafische Darstellung - Beispiel 3
Grafische Darstellung - Beispiel 4
