Hyperbolische Spirale
Modul Hyperbolische Spirale
Das kleine Unterprogramm [Analysis] - [Spirallinien] - Hyperbolische Spirale ermöglicht die Durchführung von Untersuchungen mit hyperbolischen Spiralen.
Wählt man in Polarkoordinaten Gleichungen, bei denen zwischen Radius und Polarwinkel (oder einer Potenz des Polarwinkels) eine entgegengesetzte Proportionatität besteht, so erhält man eine hyperbolische Spirale.
Wegen der Ähnlichkeit zu Hyperbeln im kartesischen Koordinatensystem spricht man von hyperbolischen Spiralen. Nähert sich die Größe des Winkels j dem Wert 0, so zeigen hyperbolische Spiralen ein asymptotisches Verhalten und können Wendepunkte besitzen. Wird j nahezu unendlich groß, so wird das Zentrum in stets enger werdenden Windungen umrundet, jedoch nie erreicht.
Sie wird in Polarform beschrieben mit:
r = a/j
und in Parameterform mit:
x = a/t·cos(t)
y = a/t·sin(t)
Sachverhalte zu diesem Thema können Sie in diesem Unterprogramm analysieren.
Führen Sie Folgendes durch, um Untersuchungen durchzuführen:
- Wählen Sie durch die Aktivierung des Kontrollschalters Kurvenanalyse oder Punktanalyse, ob die Kurve über einen gesamten Parameterwertebereich -10 £ t £ 10 darzustellen ist, oder ob Koordinatenwerte der Kurve bei einem festgelegten Parameterwert t in Punkt P auszugeben sind, bzw. bis zu diesem darzustellen sind.
- Stellen Sie den Wert für Funktionsparameter a durch die Positionierung des Rollbalkens Param. a ein und legen Sie durch eine Bedienung des Rollbalkens Param. t die entsprechende Position eines Kurvenpunkts ein.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

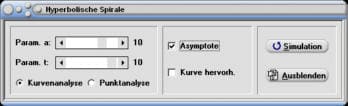

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Asymptote: Darstellung der Asymptote ein-/ausschalten
- Kurve hervorh.: Linienstärke der Kurve normal/fett
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Funktionen in Parameterform
Funktionen in Polarform
Aktivieren Sie den Kontrollschalter Punktanalyse, positionieren Sie Rollbalken Parameter a auf den Wert 5 sowie den Rollbalken Parameter t auf den Wert 0,8, so stellt das Programm die hyperbolische Spirale dar, welche durch die Gleichungen x = 0,8/t·cos(t) und y = 0,8/t·sin(t) über einen Wertebereich von -10 £ t £ 10 beschrieben wird.
Die Koordinatenwerte des Kurvenpunkts bei Parameterwert t = 0,8 lauten: P (0,622 / 3,527)
Für die Gleichung der Asymptote der Kurve gibt das Programm aus: Y = 5.

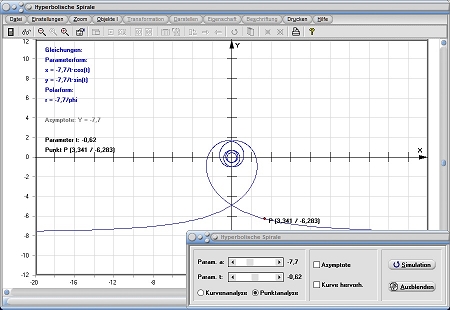

Grafische Darstellung - Beispiel 1

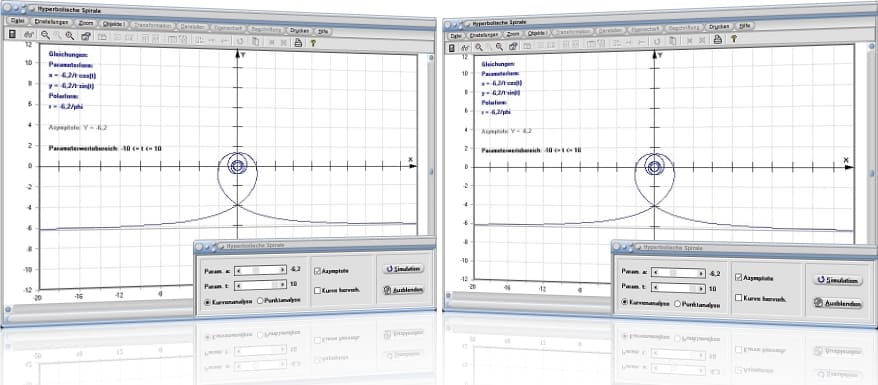

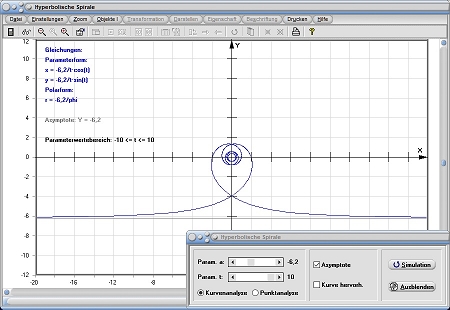

Grafische Darstellung - Beispiel 2
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Hyperbolische Spirale zu finden.
