Modul Cramersche Regel - Interaktiv

---

Unter dem Menüpunkt [Algebra] - Cramersche Regel - Interaktiv können die Lösungen linearer Gleichungssysteme zweiten Grades, unter Awendung der Cramerschen Regel, interaktiv analysiert werden.

Mit Hilfe der Cramerschen Regel können Gleichungssysteme 2. Grades sowohl rechnerisch, als auch grafisch gelöst werden.

Rechnerische Lösung:

Ist ein Gleichungssystem mit zwei Gleichungen der Form



gegeben, so kann durch die Berechnung der Determinanten



dessen Lösung errechnet werden mit:



Grafische Lösung:

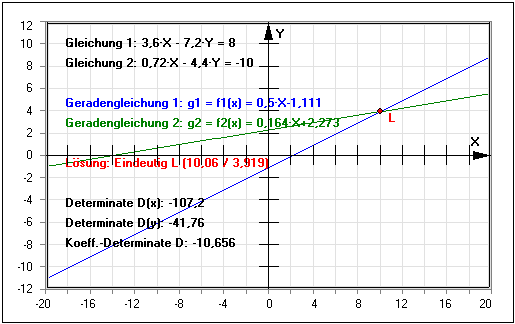

Bei der Wahl der grafischen Lösung werden beide Gleichungen in deren explizite Darstellungsform umgewandelt und als lineare Funktionen (Geradengleichungen) dargestellt. Es sind folgende Fälle möglich:


• Schneiden sich beide Funktionen in einem Punkt, so besitzt dieses Gleichungssystem genau eine Lösung.
• Schneiden sie sich nicht (liegen parallel), so existiert keine Lösung.
• Liegen beide Geraden aufeinander, so existieren unendlich viele Lösungen.


Gehen Sie wie nachfolgend beschrieben vor, um Gleichungssysteme dieser Art lösen zu lassen und sich die Zusammenhänge
grafisch zu veranschaulichen:


1. Positionieren Sie die Rollbalken a1, a2 und a3, so definieren Sie hierdurch die Koeffizientenwerte der Gleichung 1. Durch eine Bedienung der Rollbalken b1, b2 und b3 legen Sie die Koeffizientenwerte der Gleichung 2 fest.

2. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

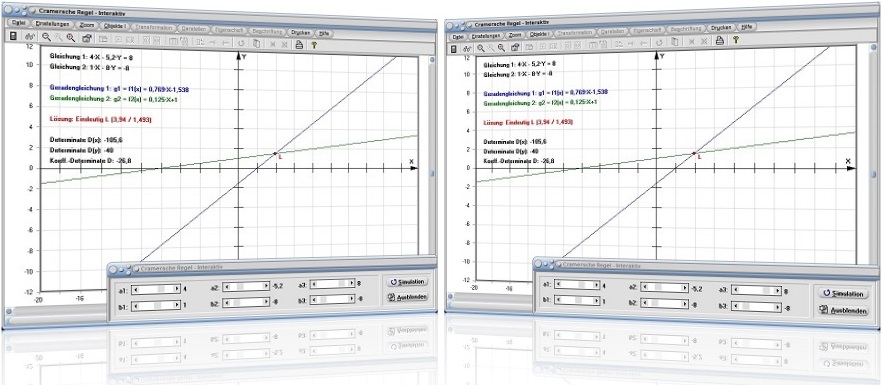

Es wird nachfolgend gezeigtes Bedienformular zur Verfügung gestellt, um Sachverhalte bzgl. der grafischen Lösbarkeit eines Gleichungssystems dieser Art analysieren zu können.





Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Cramersche Regel
Lineares Gleichungssystem
Matrizen

Werden die Rollbalken wie folgt positioniert:


a1: 3 a2: -4 a3: 2

b1: 1 b2: 3 b3: 4


so werden hierdurch die beiden impliziten Gleichungen

Gleichung 1: 3·x - 4·y = 2
Gleichung 2: 1·x + 3·y = -4

definiert.

Das Programm ermittelt für die Gleichungen der beiden dargestellten Geraden:

Geradengleichung 1: f1(x) = 0,75·X -0,5
Geradengleichung 2: f2(x) = -0,333·X -1,333

Die beiden Geraden schneiden sich. Somit existiert exakt eine Lösung für das Gleichungssystem.

Diese lautet (eindeutig): (-0,769 / 1,077)

Für die Determinanten wird ausgegeben:

Determinante: D(x) = -10
Determinante: D(y) = -14
Koeffizientendeterminante: D: 13

Wird Rollbalken b1 jedoch auf Position 2,25 gebracht, so liegen die beiden Geraden parallel und es existiert keine Lösung für dieses Gleichungssystem.

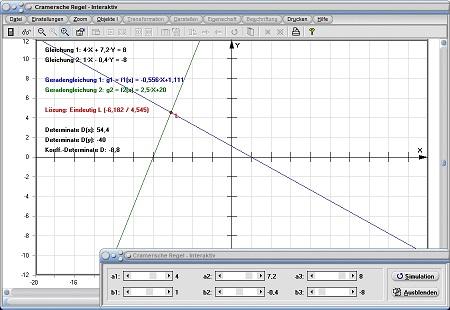

Beispiel 1

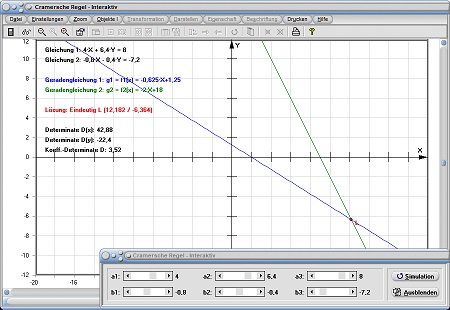

Beispiel 2
