Modul Bézier-Kurven

Im Unterprogramm [Analysis] - [Glättungskurven] - Bézier-Kurven können Untersuchungen zum Fachthema Bézier-Kurven durchgeführt werden.

Nach dem französischen Mathematiker Bézier können alle Kurven durch vier Kontrollpunkte bestimmt werden. Zwei Kontrollpunkte befinden sich am Anfang und Ende einer Kurve, zwei weitere, Kurvenstützpunkte genannt, außerhalb derer. Die Kontrollpunkte werden als Kurvenpunkte oder Bézier Points (BP) bezeichnet, die Kurvenstützpunkte als Bézier Curve Points (BCP).

Bei Kurvenstützpunkten handelt es sich um Punkte, durch welche die Krümmung dieser Kurven beeinflusst wird. Sie sind für die Bildung der Tangentenvektoren in den Anfangs- bzw. Endpunkten maßgeblich. Die entsprechenden Tangenten verlaufen durch die Kurvenstützpunkte, sowie die entsprechenden Anfangs- bzw. Endpunkte einer Bézier-Kurve. Mit den beiden Kurvenpunkten an den Linienenden lassen sich Kurven strecken und stauchen. Durch Teilung komplexer Kurven in einzelne Kurvenzüge können hiermit nahezu alle polygonen Kurven und Oberflächen nachgebildet werden.

Pierre Bézier beschreibt die nach ihm benannte Kurve (Bézier-Kurve) mit folgenden kubischen Funktionen:

x(u) = x₀ (1-u)³ + x₁ 3u (1-u)² + x₂ 3u² (1-u) + x₃ u³
y(u) = y₀ (1-u)³ + y₁ 3u (1-u)² + y₂ 3u² (1-u) + y₃ u³

Hierbei sind:

x0,y0: Startpunkt
x1,y1,x2,y2: zwei Bezier-Kontrollpunkte (BCP) außerhalb der Kurve
x3,y3: Endpunkt der Kurve
u: Parameter der Darstellung, der entlang der Kurve kontinuierlich erhöht wird (0 £ u £ 1)

Durch Unterteilung in entsprechende Kurvenzüge lassen sich beinahe alle Formen und Konturen mit Hilfe von Bézier-Kurven beschreiben. Diese, durch vier Punkte charakterisierten, Kurven können Sie sich in diesem Unterprogramm unter Verwendung von bis zu 31 Kontrollpunkten darstellen lassen.


Um Bézier-Kurven ermitteln und grafisch ausgeben zu lassen, sollten Sie Folgendes ausführen:

1. Wählen Sie durch die Bedienung des Rollbalkens Kurvenanzahl die Anzahl zu erzeugender Bézier-Kurven.

2. Sollen die Tangenten von den Kontrollpunkten zu den Endpunkten der Kurven dargestellt werden, so aktivieren Sie das Kontrollkästchen Tangenten.

3. Möchten Sie Stützpunkte positionieren, so bedienen Sie die Schaltfläche Punkte auf dem Bedienformular und geben die hierfür relevanten Koordinatenwerte im daraufhin erscheinenden Formular ein. Übernommen werden diese, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.

4. Sollen die Koordinatenwerte der Stützpunkte mit der Maus verändert werden, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach oben oder unten, bzw. nach links oder nach rechts.

5. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die Auswahl der zu simulierenden Größe durch die Aktivierung des entsprechenden Kontrollschalters treffen. Ändern Sie diese bei Bedarf und bestätigen Sie mit OK. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.

Die Koordinaten definierter Stützpunkte können gespeichert werden. Bedienen Sie hierzu die Schaltfläche Punkte und wählen Sie auf dem erscheinenden Bedienformular den Menüpunkt Speichern. Sollen gespeicherte Stützpunktkoordinaten wieder verwendet werden, so wählen Sie den sich dort befindenden Menüpunkt Laden. Beim Öffnen einer Datei werden alle bereits vorhandenen Punkte gelöscht!

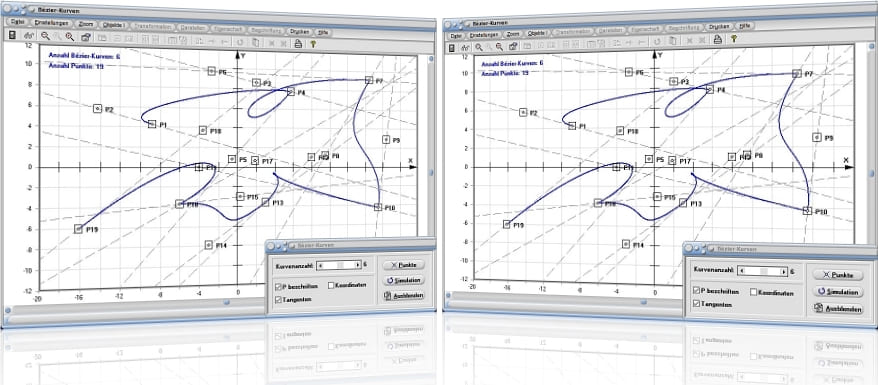

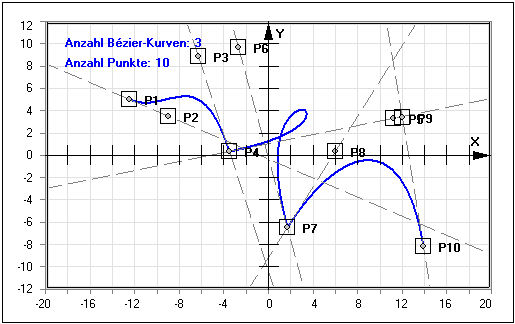

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• P beschriften: Beschriftung definierter Punkte ein-/ausschalten
• Koordinaten: Ausgabe der Koordinatenwerte definierter Punkte ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

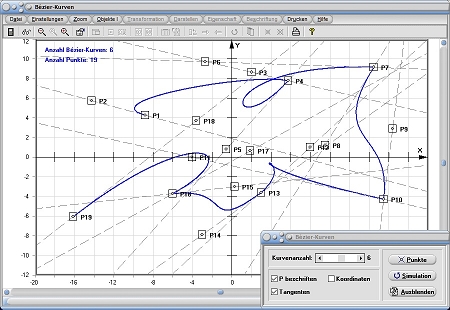

Grafische Darstellung - Beispiel 1

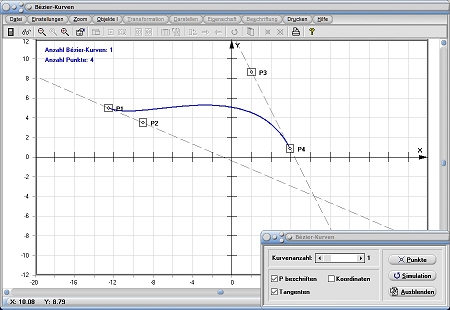

Grafische Darstellung - Beispiel 2

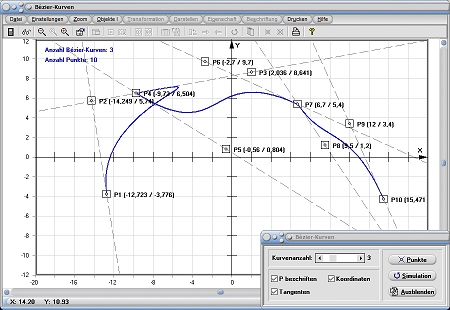

Grafische Darstellung - Beispiel 3

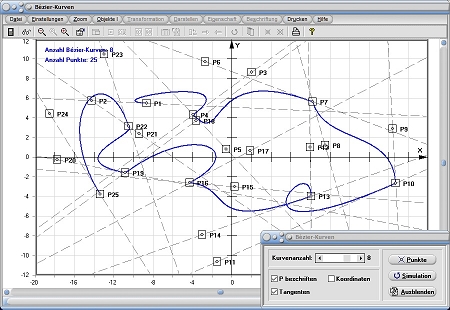

Grafische Darstellung - Beispiel 4


Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Bézierkurve zu finden.
