Modul Astroide

---

Das kleine Unterprogramm [Analysis] - [Zykloiden] - Astroide ermöglicht die Durchführung von Untersuchungen mit Kurven, welche als Astroide bezeichnet werden.



Eine Astroide entsteht als Bahn eines Punktes der mit einem Kreis vom Radius r im Abstand a = r vom Mittelpunkt fest verbunden ist, wenn der Kreis ohne zu gleiten, auf der Innenseite eines zweiten Kreises abrollt. Astroide sind Sonderformen von Hypozykloiden.

Die Parameterdarstellung von gewöhnlichen Hypozykloiden lautet:

x(t) = (a-b)·cos(t) + b·cos((a-b)/b·t)
y(t) = (a-b)·sin(t) - b·sin((a-b)/b·t)

Astroiden sind Hypozykloiden für welche gilt: b = a/4

a = R: Radius des äußeren Kreises
b = r: Radius der inneren Kreises
t: Wälzwinkel (in Bogenmaß)

Sie können zudem in folgenden Formen beschrieben werden:

Kartesisch:

x^2/3+y^2/3 = a^2/3

(x²+y²-a²)³+27a²x²y² = 0

In Parameterform:

x = a·cos³(t)
y = a·sin³(t)

mit 0 £ t £ 2p ; a > 0

Sachverhalte zu diesem Thema können Sie in diesem Unterprogramm analysieren.


Führen Sie Folgendes durch, um Untersuchungen mit Astroiden durchzuführen:

1. Stellen Sie den Wert für den Radius des Außenkreises durch die Positionierung des Rollbalkens Radius r ein und legen Sie durch eine Bedienung des Rollbalkens Wälzwinkelpos. die Wälzwinkelposition t (im Bogenmaß) des Punktes P fest.

2. Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. den Wert für die zu verwendende Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Simulation wieder durch eine Bedienung der Schaltfläche Sim. Stop.

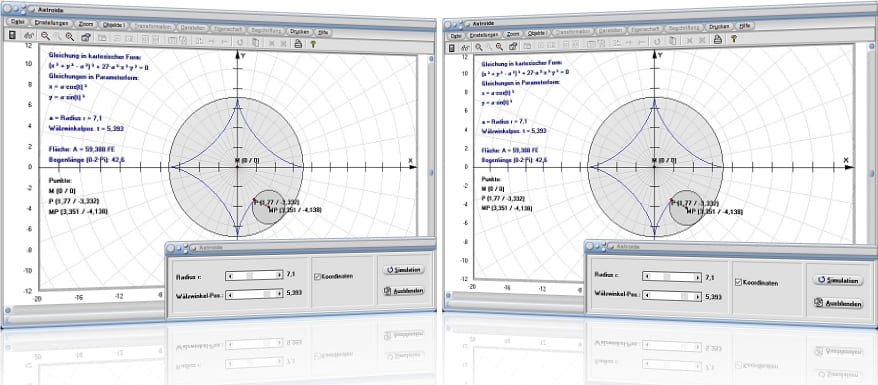

Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.

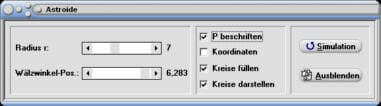

Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:


• P beschriften: Beschriftung des Punktes P ein-/ausschalten
• Koordinaten: Anzeige der Koordinatenwerte dargestellter Punkte ein-/ausschalten
• Kreise füllen: Farbfüllung der Kreise ein-/ausschalten
• Kreise darstellen: Darstellung der Kreise ein-/ausschalten


Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.

Hypozykloide

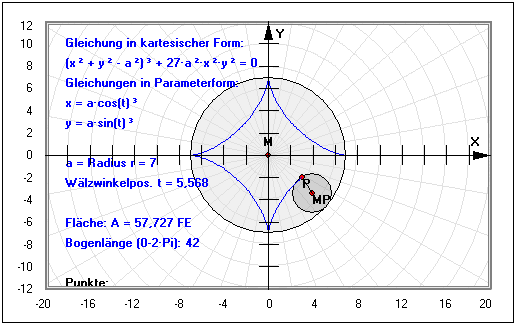

Positionieren Sie Rollbalken Radius r auf den Wert 5 sowie Rollbalken Wälzwinkelpos. auf den Wert 4,52, so stellt das Programm die Astroide dar, welche durch die Gleichungen x = 5·cos³(t) und y = 5·sin³(t), bzw. (x²+y²-5²)³+27·5²x²y² = 0 beschrieben werden kann.

Für die Ortskoordinaten dargestellter Punkte bei Parameter t = 4,52 gibt das Programm aus:

Mittelpunkt des abrollenden Kreises: MP (-0,716 / -3,681)
Punkt auf der Peripherie des Außenkreises: P (-0,035 / -4,729)

Ferner ermittelt das Programm:

Fläche des Astroids (0 £ t £ 2p): A = 29,452 FE
Gesamtbogenlänge des Astroids (0 £ t £ 2p): l = 30

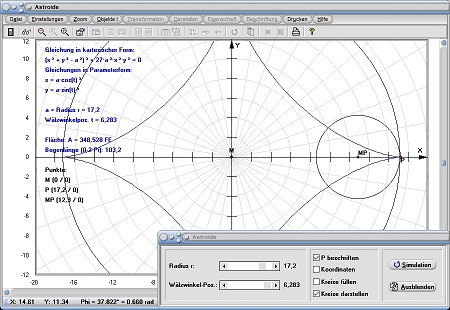

Grafische Darstellung - Beispiel 1

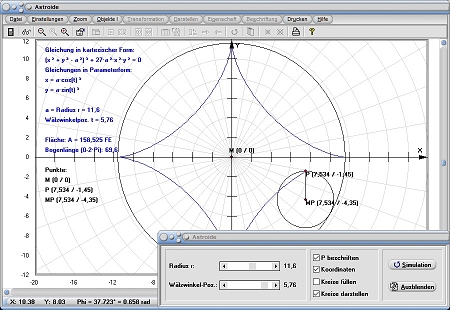

Grafische Darstellung - Beispiel 2

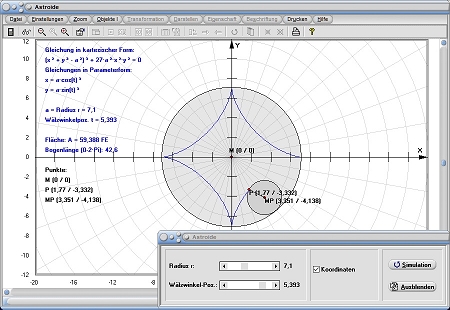

Grafische Darstellung - Beispiel 3


Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.




Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Astroide zu finden.
