Archimedische Kreise

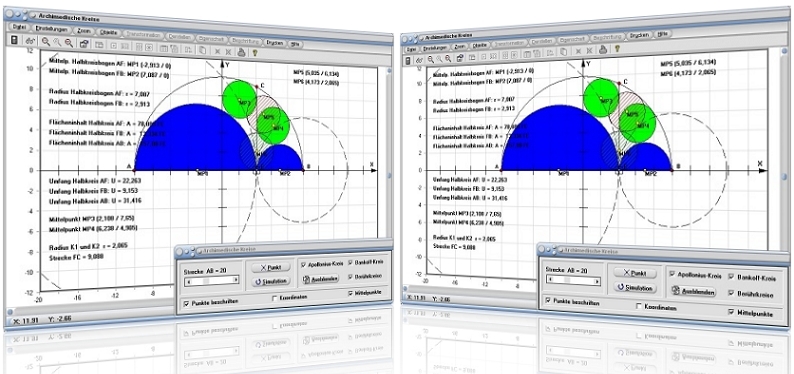

Modul Archimedische Kreise
Unter dem Menüpunkt [Geometrie] - [Extras] - Archimedische Kreise können Sie Zusammenhänge des geometrischen Problems Archimedische Kreise analysieren.
Archimedische Kreise:
Es wird ein Halbkreis gezeichnet, in dem zwei aneinanderliegende Halbkreise so eingezeichnet werden, dass diese sich berühren. Wird am Berührpunkt der beiden, sich berührenden, inneren Kreise ein Lot gefällt, so gilt für zwei Kreise die entstehen:
- Beide Kreise berühren den Außenhalbkreis
- Beide Kreise berühren das Lot (Strecke FC)
- Jeder der inneren Kreise berührt einen Innenhalbkreis
- Beide Kreise sind kongruent
Kreise dieser Art tragen die Bezeichnung Archimedische Kreise. Ihre Radien und Mittelpunkte können wie folgt berechnet werden:
Radius der Kreise:
R = 1/2 r (1-r)
Der links angeordnete Kreis besitzt seinen Mittelpunkt bei:
x1 = r - R = r/2 (1+r)
y1 = √(2rR) = r √(1-r)
Der rechts angeordnete Kreis besitzt seinen Mittelpunkt bei:
x2 = r + R = r/2 (3-r)
y2 = √(2R (1-r)) = (1-r) √r
mit r = AF und 1-r = FB
Die relativen Koordinatenwertangaben beziehen sich auf Punkt A.
Bankoff- und Apollonius-Kreis:
Der Bankoff-Kreis ist der Inkreis des Dreiecks OiO1O2.
Wird das Kontrollkästchen Bankoff-Kreis aktiviert, so wird der Bankoff-Kreis dargestellt, dessen Herleitung in obigem Schaubild dargestellt ist.
Mit Apollonius-Kreis wird in diesem Fall der Kreis bezeichnet, der die beiden Halbkreise um die Mittelpunkte MP1 und MP2 von außen, sowie den Halbkreis um den Koordinatenursprung von innen berührt. Diesen können Sie sich darstellen lassen, wenn Sie das Kontrollkästchen Apollonius-Kreis aktivieren. Wird außerdem das Kontrollkästchen Berührkreise aktiviert, so werden die Berührkreise des Apollonius-Kreises dargestellt, deren Mittelpunkte auf der Abszissenachse liegen.
Darstellung
Veranschaulichen können Sie sich die Zusammenhänge, wenn Sie folgende Schritte ausführen:
- Legen Sie durch die Bedienung des Schiebereglers Strecke AB auf dem Bedienformular den Radius des Außenhalbkreises fest.
- Zur Darstellung der Bankoff-, Apollonius- oder Berührkreise aktivieren Sie die entsprechenden Kontrollkästchen.
- Soll der Abszissenwert des Lotfußpunktes F exakt festgelegt werden, so können Sie die Schaltfläche Punkt auf dem Bedienformular nutzen und den entsprechenden Wert im daraufhin erscheinenden Formular eingeben. Übernommen wird dieser, wenn Sie die sich dort befindende Schaltfläche Ok bedienen.
- Möchten Sie die Position des Lotfußpunktes F mit der Maus verändern, so klicken Sie mit der linken Maustaste in den rechteckig umrahmten Mausfangbereich und bewegen den Mauscursor bei gedrückt gehaltener Maustaste nach links oder nach rechts.
- Um Zusammenhänge mit Hilfe von Simulationen zu analysieren, bedienen Sie die Schaltfläche Simulation. Vor dem Start einer Simulation wird Ihnen ein Formular zur Verfügung gestellt, auf welchem Sie die zu simulierende Größe durch eine Aktivierung des entsprechenden Kontrollschalters festlegen. Hierauf können Sie ggf. die zu verwendenden Werte für Schrittweite bzw. Verzögerung einstellen. Bestätigen Sie mit Ok. Beendet werden kann die Ausführung einer derartigen Simulation wieder durch eine erneute Betätigung dieser Schaltfläche. Sie trägt nun die Bezeichnung Sim. Stop.
Bei jeder Verschiebung des Lotfußpunktes behalten die beiden internen Kreise ihre Kongruenz bei (gleicher Durchmesser der Kreise).
Hinweis:
Um sich detaillierte Informationen bzgl. der Eigenschaften des Dreiecks ABC ausgeben zu lassen, wählen Sie den Menüpunkt Datei - Dreieckseigenschaften. Hierauf erscheint ein Ausgabefenster mit den relevanten Daten. Um diese im *.txt-Format zu speichern, verwenden Sie den dort vorhandenden Menüeintrag Datei - Ergebnisse speichern.
Nachfolgend finden Sie ein Video zu diesem Fachthema, welches Sie durch die Ausführung eines Klicks
auf die nachfolgend gezeigte Grafik abspielen lassen können.
Mathematische Funktionen I - Mathematische Funktionen II - Funktionen in Parameterform - Funktionen in Polarform - Kurvenscharen - Funktionsparameter - Kubische Funktionen - Zahlenfolgen - Interaktiv - Rekursive Zahlenfolgen - Interaktiv - Quadratische Funktionen - Interaktiv - Parabel und Gerade - Interaktiv - Ganzrationale Funktionen - Interaktiv - Gebrochenrationale Funktionen - Interaktiv - Kurvendiskussion - Interaktiv - Ober- und Untersummen - Interaktiv - Integralrechnung - Interaktiv - Hypozykoide - Sinusfunktion und Cosinusfunktion - Fourier-Reihen - Implizite Funktionen - Zweipunkteform einer Gerade - Kreis und Punkt - Interaktiv - Kegelschnitte in achsparalleler Lage - Interaktiv - Rechtwinkliges Dreieck - Interaktiv - Allgemeines Dreieck - Interaktiv - Höhensatz - Eulersche Gerade - Richtungsfelder von Differentialgleichungen - Addition und Subtraktion komplexer Zahlen - Binomialverteilung - Interaktiv - Galton-Brett - Satz des Pythagoras - Bewegungen in der Ebene - Dreieck im Raum - Würfel im Raum - Torus im Raum - Schiefer Kegel - Pyramide - Pyramidenstumpf - Doppelpyramide - Hexaeder - Dodekaeder - Ikosaeder - Abgestumpftes Tetraeder - Abgestumpftes Ikosidodekaeder - Johnson Polyeder - Punkte im Raum - Strecken im Raum - Rotationskörper - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die X-Achse - Rotationskörper - Parametergleichungen - Rotation um die Y-Achse - Flächen im Raum I - Flächen im Raum II - Analyse impliziter Funktionen im Raum - Flächen in Parameterform I - Flächen in Parameterform II - Flächen mit Funktionen in Kugelkoordinaten I - Flächen mit Funktionen in Kugelkoordinaten II - Flächen mit Funktionen in Zylinderkoordinaten - Raumkurven I - Raumkurven II - Raumkurven III - Quadriken - Ellipsoid - Geraden im Raum I - Geraden im Raum II - Ebene durch 3 Punkte - Ebenen im Raum - Kugel und Gerade - Kugel - Ebene - Punkt - Raumgittermodelle

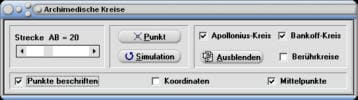

Bedienformular
Auf dem Bedienformular, welches durch Anklicken im obersten schmalen Bereich und bei Gedrückthalten der linken Maustaste verschiebbar ist, können Sie u.a. durch die Aktivierung bzw. Deaktivierung der entsprechenden Kontrollkästchen folgende zusätzliche Einstellungen vornehmen:
- Punkte beschriften: Beschriftung des Mausfangpunktes und der Eckpunkte des Dreiecks ein-/ausschalten
- Koordinaten: Anzeige der Koordinaten des Mausfangpunktes und der Eckpunkte des Dreiecks ein-/ausschalten
- Mittelpunkte: Darstellung und Beschriftung von Kreismittelpunkten ein-/ausschalten
Allgemein
Allgemeines zum Handling des Programms bzgl. der Darstellung zweidimensionaler Grafiken wird unter Zweidimensionale Grafiken - Handling beschrieben. Wie Sie das Layout einer 2D-Darstellung konfigurieren können, erfahren Sie unter Layoutkonfiguration. Methoden zur Implementierung und zum Umgang mit grafischen Objekten werden unter Implementierung und Verwendung grafischer Objekte behandelt.
Weitere Themenbereiche
Beispiel
Wurde die Position des Lotfußpunktes F auf (-2 / 0) eingestellt und der Radius des Außenkreises auf r = 8 (Strecke AB = 16) festgelegt, so werden folgende Ergebnisse ermittelt und ausgegeben:
Mittelpunkt des Halbkreisbogens AF: MP1 (-5 / 0)
Mittelpunkt des Halbkreisbogens FB: MP2 (3 / 0)
Radius des Halbkreisbogens AF: r = 3
Radius des Halbkreisbogens FB: r = 5
Flächeninhalt des Halbkreises AF: A = 14,137 FE
Flächeninhalt des Halbkreises FB: A = 39,27 FE
Flächeninhalt des Halbkreises AB: A = 100,531 FE
Umfang des Halbkreises AF: U = 9,425
Umfang des Halbkreises FB: U = 15,708
Umfang des Halbkreises AB: U = 25,133
Mittelpunkt des ersten inneren Kreises K1: MP3 (-3,875 / 4,743)
Mittelpunkt des zweiten inneren Kreises K2: MP4 (-0,125 / 6,124)
Radius der Kreise K1 und K2: r = 1,875
Länge der Strecke FC: 7,746
Mittelpunkt des Apollonius-Kreises: MP5 (-2,469 / -5,605)
Mittelpunkt des Bankoff-Kreises: MP6 (2 / 1,875)

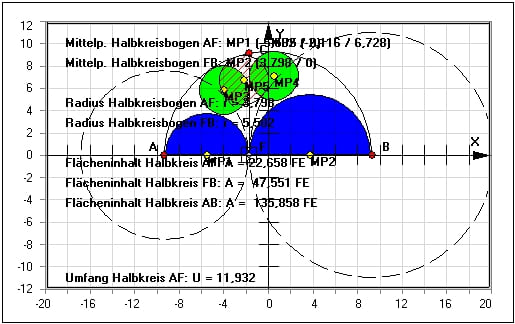

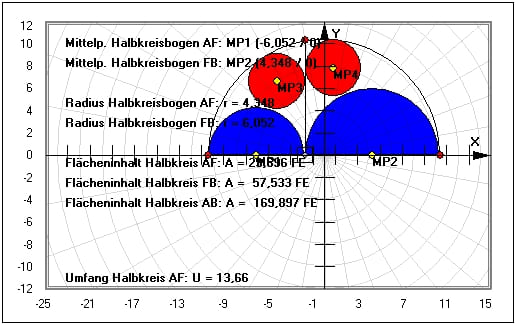

Grafische Darstellung - Beispiel 1

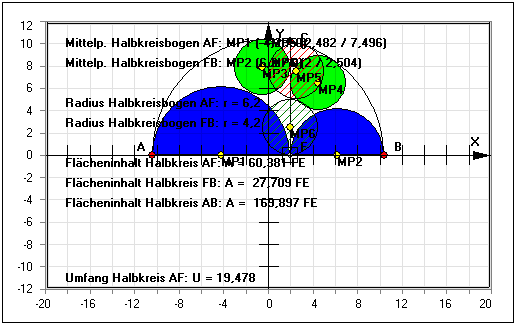

Grafische Darstellung - Beispiel 2

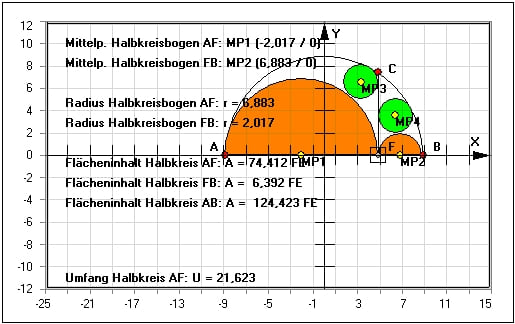

Grafische Darstellung - Beispiel 3
Eine kleine Übersicht in Form von Bildern und kurzen Beschreibungen über einige zu den einzelnen Fachthemengebieten dieses Programms implementierte Unterprogramme finden Sie unter Screenshots zum Themengebiet Analysis - Screenshots zum Themengebiet Geometrie - Screenshots zum Themengebiet Trigonometrie - Screenshots zum Themengebiet Algebra - Screenshots zum Themengebiet 3D-Mathematik - Screenshots zum Themengebiet Stochastik - Screenshots zum Themengebiet Vektoralgebra sowie unter Screenshots zu sonstigen Themengebieten.
Hilfreiche Informationen zu diesem Fachthema sind unter Wikipedia - Archimedischer Kreis zu finden.
Achsenabschnittsform einer Geraden - Punkt-Richtungs-Form einer Geraden - Zwei-Punkte-Form einer Geraden - Hessesche Normalenform einer Geraden - Allgemeine Form einer Gerade - Gerade - Gerade - Gerade - Gerade - Interaktiv - Gerade - Punkt - Gerade - Punkt - Interaktiv - Geradensteigung - Kreis - Punkt - Kreis - Punkt - Interaktiv - Kreis - Gerade - Kreis - Gerade - Interaktiv - Kreis - Kreis - Kreis - Kreis - Interaktiv - Kreisausschnitt - Kreissegment - Kreisring - Ellipse - Regelmäßiges Vieleck - Viereck - Allgemeines Viereck – Interaktiv - Satz des Ptolemäus - Satz des Arbelos - Pappus-Kreise - Hippokrates Möndchen - Varignon-Parallelogramm - Rechteck-Scherung - Soddy-Kreise - Polygone - Bewegungen in der Ebene - Affine Abbildung - Analyse affiner Abbildungen - Inversion einer Geraden am Kreis - Inversion eines Kreises am Kreis - Spirolateralkurven - Spiralen im Vieleck - Granvillesche Kurven - Bérard-Kurven - Eikurven - Kegelschnitt - Prinzip - Pyramidenschnitt - Prinzip - Kegelschnitte in Mittelpunktlage - Kegelschnitte in Mittelpunktlage - Interaktiv - Kegelschnitte in achsparalleler Lage - Kegelschnitte in achsparalleler Lage - Interaktiv - Kegelschnitte in Mittelpunktlage - Punkt - Kegelschnitte in Mittelpunktlage - Gerade - Allgemeine Kegelschnitte - Kegelschnitte durch 5 Punkte - Interaktive Geometrie mit Objekten - Winkelmaße - Strahlensatz - Teilungsverhältnis - Konstruktion einer Mittelsenkrechten - Konvexe Hülle - Dreieck - Pyramide - Quader im Raum (3D) - Krummflächig begrenzte Körper (3D) - Ebenflächig und krummflächig begrenzte Körper (3D) - Platonische Körper (3D) - Archimedische Körper (3D) - Spezielle Polyeder (3D) - Selfbuild - Punkte (3D) - Selfbuild - Strecken (3D)

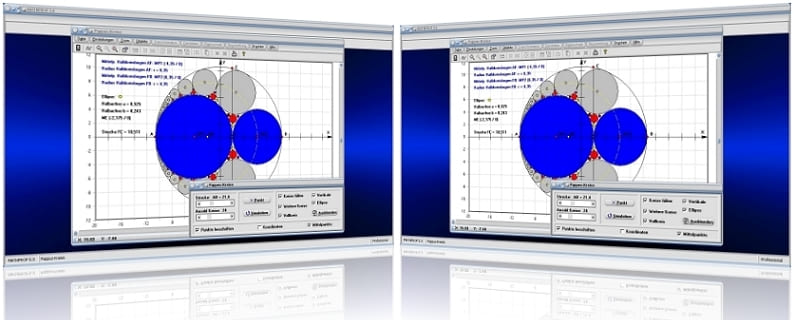

MathProf 5.0 - Unterprogramm Pappus-Kreise
MathProf 5.0 - Unterprogramm Kurven von Funktionen in Parameterform
PhysProf 1.1 - Unterprogramm Adiabatische Zustandsänderung
SimPlot 1.0 - Grafik- und Animationsprogramm für unterschiedlichste Anwendungszwecke
Es eignet sich insbesondere dafür, um interaktive grafische Untersuchungen sowie numerische Berechnungen zu entsprechenden Fachthemen durchführen zu lassen. Mehr als 300 verschiedene Unterprogramme decken die mathematischen Themenbereiche Analysis, Geometrie, Trigonometrie, Algebra, Stochastik, 3D-Mathematik und Vektoralgebra großflächig ab.
Durch die Nutzbarkeit vieler implementierter grafischer Features bestehen vielseitige gestaltungstechnische Möglichkeiten, ausgegebene Grafiken in entsprechenden Unterprogrammen auf individuelle Anforderungen anzupassen. Durch die freie Veränderbarkeit von Parametern und Koordinatenwerten bei der Ausgabe grafischer Darstellungen, besteht in vielen Modulen zudem die Möglichkeit, Veränderungen an dargestellten Gebilden und Zusammenhängen manuell oder durch die Verwendung automatisch ablaufender Simulationsprozesse in Echtzeit zu steuern und zu analysieren.
Es verfügt über eine umfangreiche Programmhilfe mit ca. 1600 Seiten.
- Kurzinfos zum Themengebiet Analysis
- Kurzinfos zum Themengebiet Geometrie
- Kurzinfos zum Themengebiet Algebra
- Kurzinfos zum Themengebiet 3D-Mathematik
- Kurzinfos zum Themengebiet Stochastik
- Kurzinfos zum Themengebiet Vektoralgebra
- Kurzinfos zum Themengebiet Trigonometrie
- Kurzinfos zu sonstigen Themengebieten

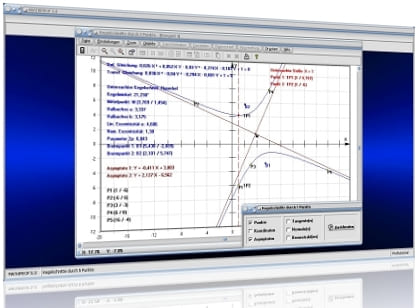

Nachfolgend finden Sie ein Video zu einem in MathProf 5.0 unter dem Themenbereich 3D-Mathematik eingebundenen Unterprogramm, welches Sie durch die Ausführung eines Klicks auf die nachfolgend gezeigte Grafik abspielen lassen können.
